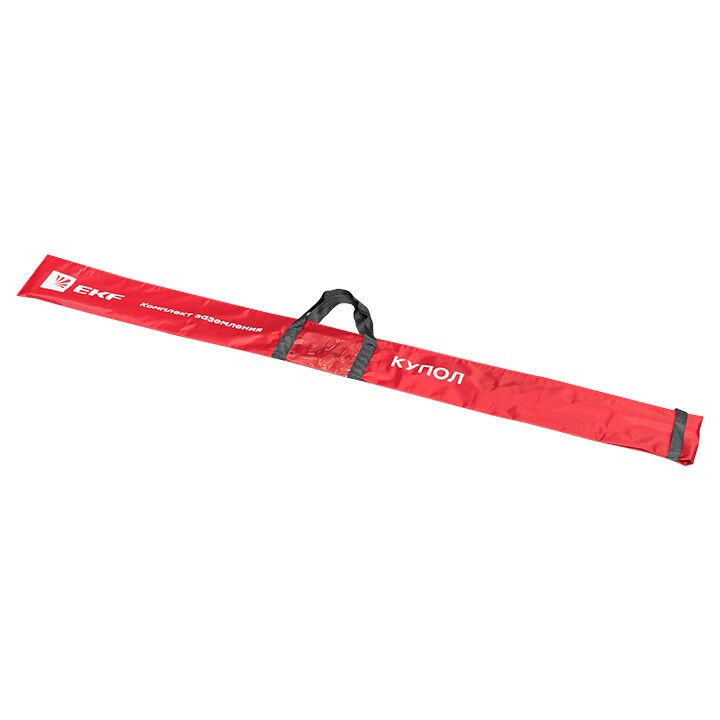

Комплект заземления безмуфтовый 4,5м (стержни D=16мм) от EKF - готовое решение для быстрого монтажа контура защитного заземления в грунте. Комплект включает три стержня, зажим и ударный винт, что исключает необходимость дополнительных элементов. Артикул gc-25451 подходит для частных домов, объектов связи, малых промышленных установок.

Назначение и область применения

Комплект заземления безмуфтовый 4,5м (стержни D=16мм) предназначен для создания надёжного заземляющего контура в грунте. Применяется для защиты людей и оборудования от поражения током, а также для организации молниезащиты зданий и сооружений. Подходит для установки рядом с распределительными щитами, трансформаторами, антенными системами, насосными станциями и другими точками, где требуется снижение потенциала.

Технические характеристики

• Общая длина: 4,5 м (три стержня по 1,5 м каждый)
• Диаметр стержней: 16 мм
• Материал: сталь с термодиффузионным цинкованием - устойчиво против коррозии даже во влажной среде
• Количество стержней: 3 шт. без резьбы - вбиваются друг в друга механически
• Количество зажимов: 1 шт. для подключения медного заземляющего провода
• Количество клемм: 1 шт. (встроена в зажим)
• Аксессуары: ударный винт для забивания, паспорт изделия

Совместимость и монтаж

Комплект заземления безмуфтовый 4,5м (стержни D=16мм) совместим с любыми заземляющими проводниками сечением до 16 мм2. Монтаж выполняется вручную или с помощью перфоратора/молотка:

• Первый стержень вбивается вертикально в грунт до упора (оставьте 10–15 см над поверхностью для подключения)
• Второй и третий стержни последовательно вставляются в нижний торец предыдущего - соединение происходит за счёт плотного контакта металла
• На верхний стержень надевается зажим, фиксируется болтом и подключается заземляющий провод
• Ударный винт используется для выравнивания стержня при затруднённом вбивании

Не требует сварки, муфт или резьбовых соединений - экономит время и снижает риск плохого контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для устройств защитного заземления. Материал - оцинкованная сталь - обеспечивает долговечность в агрессивных почвах. Напряжение изоляции зажима рассчитано на работу в сетях до 1000 В переменного тока.

Преимущества

• Отсутствие муфт - меньше точек отказа, выше надёжность соединения
• Термодиффузионное цинкование - в 2–3 раза прочнее обычного горячего цинка, не скалывается при вбивании
• Готовый набор - всё нужное в одной упаковке, не надо докупать детали
• Легко транспортировать - стержни разборные, занимают мало места
• Подходит для сложных грунтов - песок, суглинок, каменистая почва

Ограничения применения

• Не рекомендуется использовать в вечномерзлых грунтах - невозможно достичь достаточного контакта с землёй
• Не подходит для высоких напряжений (выше 1000 В) - не является частью системы молниеприёмника класса I
• Не применяется в химически агрессивных средах (например, около промышленных сточных вод) - срок службы сокращается
• Работает только в условиях, где есть возможность пробить грунт на глубину минимум 1,8 м

Примеры использования

• Заземление щита освещения в частном доме
• Защита от молнии на крыше дачного дома
• Контур заземления для насосной станции в сельской местности
• Подключение заземления к корпусу генератора или ИБП
• Монтаж в городских условиях - когда нельзя рыть траншею, но можно вбивать стержни

Практические советы

• Выбирайте место для вбивания ближе к зданию, но не менее 1 метра от фундамента - чтобы избежать влияния на основание
• Проверяйте сопротивление контура после монтажа - норма для жилых объектов ≤ 4 Ом
• Если грунт очень твёрдый - используйте перфоратор с насадкой для забивки, а не молоток
• Не допускайте повреждения цинкового покрытия - при необходимости обработайте повреждённые участки специальной краской
• При использовании нескольких комплектов - располагайте их на расстоянии не менее 3 м друг от друга для эффективного рассеивания тока
