Комплект заземления для брони соединительных муфт КБМ-С-2 - 84302 КВТ

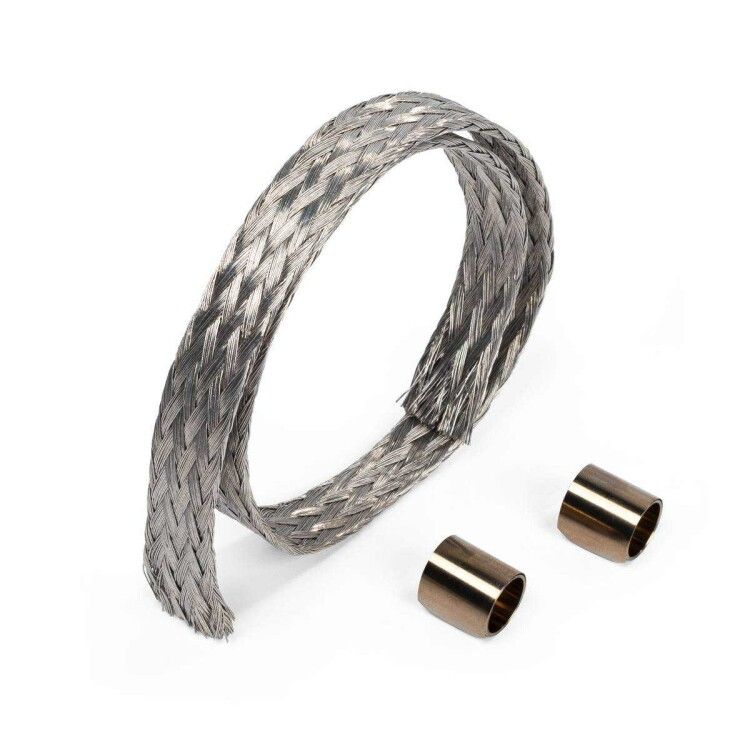

Комплект заземления КБМ-С-2 от КВТ предназначен для обеспечения надёжного заземления в соединительных муфтах кабелей с пластмассовой изоляцией и ленточной броней на напряжение до 1 кВ. Он позволяет преобразовать стандартные муфты для кабелей без брони в варианты, совместимые с бронированными кабелями, сохраняя целостность системы защиты.

Назначение и область применения

Комплект заземления КБМ-С-2 используется для создания электрического контакта между ленточной броней кабеля и системой заземления через соединительную муфту. Применяется при монтаже ответвлений, ремонтных соединений и оконцеваний кабелей с броней в распределительных устройствах, кабельных колодцах, подземных трассах и на объектах энергетики, ЖКХ, промышленности.

Технические характеристики

• Рабочее напряжение: до 1 кВ
• Номинальное поперечное сечение проводника: 25–50 мм2
• Тип проводника: медная многопроволочная жила с лужением
• Наличие муфты: да (встроенная в состав комплекта)
• Фиксация: за счёт пружин постоянного давления
• Изоляция провода: есть (для основного заземляющего провода)
• Материал: медь, лужённая поверхность для устойчивости к коррозии

Совместимость и монтаж

Комплект КБМ-С-2 совместим с муфтами серии «КВТ» типа 3ПСТ-1, 4ПСТ-1, 5ПСТ-1 на сечения 16/25, 25/50, 70/120, 150/240, включая модификации с болтовыми наконечниками и маркировкой «нг-LS». Устанавливается внутри корпуса муфты при сборке. Монтаж выполняется без сварки и пайки - достаточно правильно расположить пружины на броне и закрепить заземляющий провод.

Не требует специальных инструментов, кроме стандартных для работы с кабельными муфтами. Подключение к контуру заземления осуществляется через выведенную клемму или шину.

Преимущества

• Обеспечивает надёжный контакт с ленточной броней благодаря пружинному механизму - исключает ослабление соединения со временем
• Лужёная медь повышает долговечность в условиях повышенной влажности и химической активности среды
• Позволяет использовать стандартные муфты для кабелей без брони при работе с бронированными кабелями - снижает затраты на запасы
• Упрощает сертификацию и проверку заземления - весь контакт находится внутри герметичной муфты

Ограничения применения

• Не применяется для кабелей с металлической оплёткой или алюминиевой броней - только для ленточной стали
• Не предназначена для напряжений выше 1 кВ
• Несовместима с муфтами других производителей, не имеющими соответствующих габаритов и креплений
• Запрещено использование без соблюдения технологии сборки муфты - некорректная установка приведёт к потере контакта

Примеры использования

• Подключение заземления в муфте 4ПСТ-1 при ремонте кабеля АВБбШв 2×50 мм2
• Переоборудование муфты 3ПСТ-1 для кабеля NYM с ленточной броней в системе освещения промзоны
• Монтаж заземления в кабельном переходе между подземным участком и распределительным щитом

Практические советы

• Перед установкой убедитесь, что броня кабеля плотно прилегает к пружинам - при необходимости слегка расширьте её руками
• Проверяйте целостность изоляции заземляющего провода перед монтажом - повреждения недопустимы
• При использовании с муфтами «нг-LS» следите, чтобы комплект не перекрывал термостойкий материал
• После сборки муфты проведите контрольное замер сопротивления заземления - норма менее 0,1 Ом
• Комплект КБМ-С-2 не содержит провод заземления с изоляцией - он отличается от КБМ-С-1, где такой провод предусмотрен
