Комплект заземления для брони соединительных муфт КБМ-С-1 - 84301 КВТ

Комплект заземления КБМ-С-1 от КВТ предназначен для обеспечения надёжного заземления в соединительных муфтах кабелей с пластмассовой изоляцией и ленточной броней на напряжение до 1 кВ. Он позволяет преобразовать стандартные муфты для кабелей без брони в варианты, совместимые с бронированными кабелями, сохраняя целостность системы защиты.

Назначение и область применения

Комплект заземления КБМ-С-1 используется для создания электрического контакта между ленточной броней кабеля и системой заземления через соединительную муфту. Применяется при монтаже ответвлений, ремонтных соединений и оконцеваний кабелей с броней в распределительных устройствах, кабельных колодцах, подземных трассах и внутри помещений.

Подходит для работы с кабелями типа: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Особенно эффективен при использовании с муфтами КВТ серий 3ПСТ-1, 4ПСТ-1, 5ПСТ-1, включая модификации с негорючей изоляцией (нг-LS) и болтовыми наконечниками.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Поперечное сечение заземляющего проводника: 16–25 мм2

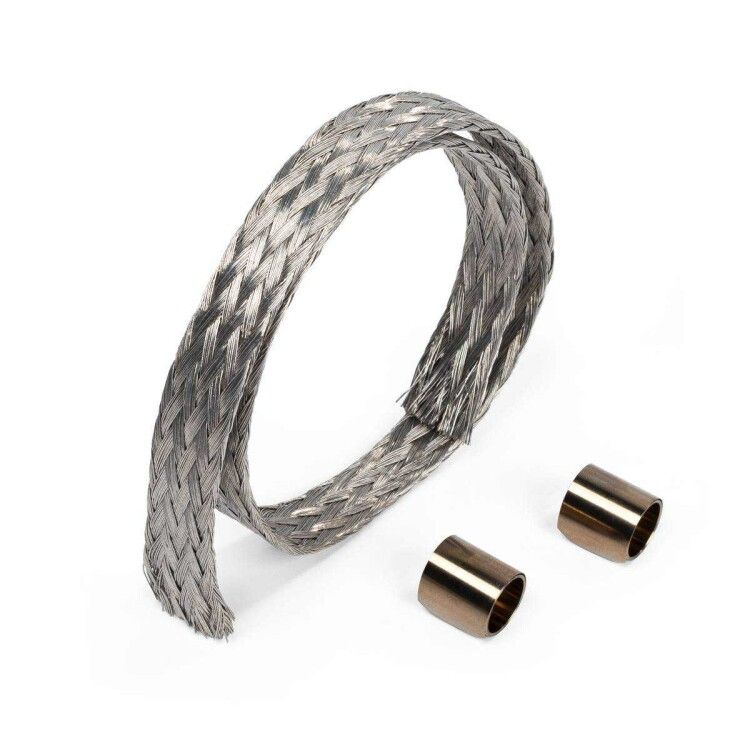

• Тип заземляющей перемычки: плоский медный лужёный многопроволочный провод без изоляции
• Заземляющий провод: медная многопроволочная жила с изоляцией (только для КБМ-С-1)
• Контактный элемент: пружины постоянного давления
• Совместимость: с муфтами КВТ на кабели без брони

Совместимость и монтаж

Комплект КБМ-С-1 устанавливается внутрь уже смонтированной соединительной муфты КВТ, рассчитанной на кабель без брони. После установки он автоматически создаёт контакт между броней кабеля и заземляющим контуром. Монтаж выполняется без дополнительных инструментов - пружины обеспечивают плотный контакт за счёт постоянного давления.

Не требует сварки, пайки или затяжки болтов. Подходит для быстрого переоборудования существующих муфт при замене кабеля с броней. Убедитесь, что внутренний диаметр муфты соответствует габаритам комплекта - особенно важно при работе с муфтами на сечения 16/25 и 25/50 мм2.

Преимущества

• Устраняет необходимость в доработке муфты - можно использовать стандартные модели без брони для новых задач
• Обеспечивает надёжный и долговечный контакт благодаря лужёным медным элементам и пружинному механизму
• Изолированный заземляющий провод снижает риск случайного замыкания при монтаже
• Совместим с широким спектром кабелей и муфт, включая версии с нг-LS и болтовыми наконечниками
• Экономит время и материалы - не требуется закупка специализированных муфт для бронированных кабелей

Ограничения применения

• Не применяется для кабелей с металлической оплёткой или алюминиевой броней - только для ленточной стали
• Работает исключительно с кабелями на напряжение до 1 кВ
• Не подходит для муфт других производителей, кроме КВТ
• Не рекомендуется для использования в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• Не предназначена для открытых участков трасс без герметичной защиты - требует установки в герметичную муфту

Примеры использования

• Переоборудование муфты 4ПСТ-1 для подключения кабеля АВБбШв с ленточной броней вместо обычного АВВГ
• Монтаж распределительной точки в кабельном колодце с несколькими входящими кабелями, часть из которых имеет броню
• Ремонт повреждённого участка кабеля NYM с последующим восстановлением заземления через муфту 3ПСТ-1
• Создание запасного ответвления в цепях освещения с применением кабеля АПвВГ и переходом на бронированный вариант

Практические советы

• Перед установкой проверьте, чтобы броня кабеля была полностью зачищена от антикоррозийного покрытия - иначе контакт будет плохим
• При использовании с муфтами на большие сечения (70/120 и выше) убедитесь, что комплект КБМ-С-1 входит в комплектацию - некоторые версии требуют другого набора
• Не перегибайте заземляющий провод с изоляцией - радиус изгиба должен быть не менее 5× диаметра провода
• После сборки муфты проведите контрольное измерение сопротивления заземления - оно должно быть ниже 0,1 Ом
• Храните комплект в сухом месте - даже с изоляцией, длительное воздействие влаги может повредить медные элементы
