Комплект заземления для брони концевых муфт КБМ-К-4 - 84299 КВТ

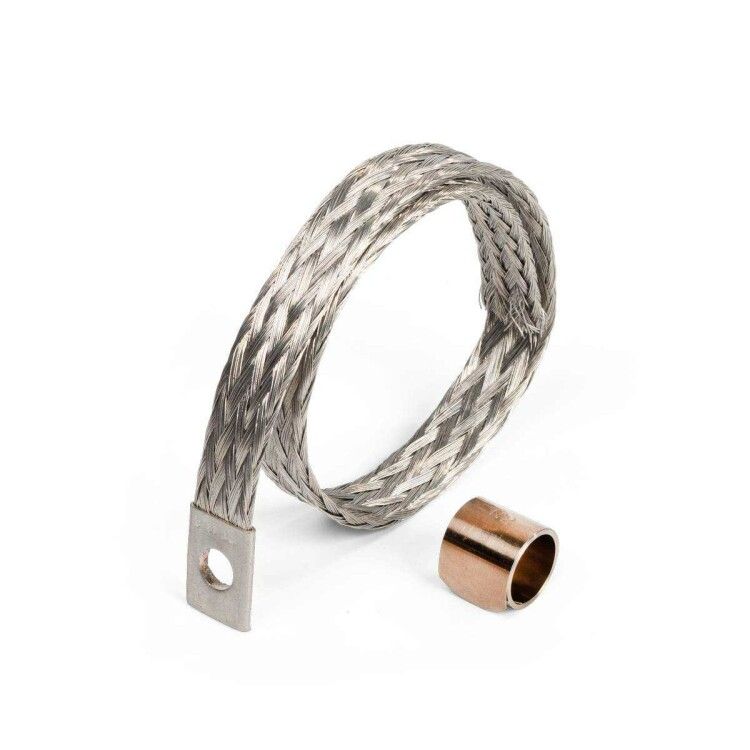

Комплект заземления КБМ-К-4 от КВТ предназначен для обеспечения надёжного заземления в концевых муфтах на кабелях с ленточной броней и пластмассовой изоляцией до 1 кВ. Он позволяет преобразовать стандартные муфты для кабелей без брони в совместимые версии для бронированных кабелей, сохраняя целостность защиты.

Назначение и область применения

Комплект заземления КБМ-К-4 используется при установке концевых муфт на кабелях с ленточной броней, чтобы обеспечить электрический контакт между броней и системой заземления. Применяется там, где требуется передача тока замыкания на землю через металлическую оболочку кабеля - например, в распределительных устройствах, кабельных линиях промышленных объектов, подстанциях и на участках с высокими требованиями к безопасности.

Технические характеристики

• Рабочее напряжение: до 1 кВ
• Номинальное поперечное сечение провода: 150–240 мм2
• Тип изделия: комплект заземления с муфтой
• Способ монтажа: фиксация внутри концевой муфты, без сварки или дополнительных креплений
• Состав: две пружины постоянного давления + два провода заземления (материал - медный многожильный)

Совместимость и монтаж

Комплект КБМ-К-4 совместим с концевыми муфтами КВТ серий 3ПКТп-1, 4ПКТп-1, 5ПКТп-1 на сечения 16/25, 25/50, 70/120, 150/240 мм2, включая модификации с болтовыми наконечниками и маркировкой «нг-LS». Устанавливается внутрь уже собранной муфты для кабеля без брони - после этого муфта становится пригодной для работы с бронированным кабелем. Монтаж выполняется без инструментов: пружины обеспечивают плотный контакт с броней за счёт постоянного давления.

Преимущества

• Устраняет необходимость доработки муфты - можно использовать стандартную комплектацию для кабелей без брони
• Обеспечивает надёжный электрический контакт с броней без сварки, пайки или механического крепления
• Сохраняет герметичность и изоляционные свойства муфты
• Поддерживает соответствие нормам ПУЭ по заземлению бронированных кабелей

Ограничения применения

• Не применяется для кабелей с алюминиевой броней - только для стальной ленточной брони
• Не подходит для кабелей с напряжением выше 1 кВ
• Не заменяет основной заземляющий проводник, а дополняет его - требует наличия внешнего контура заземления
• Не совместим с муфтами других производителей, кроме КВТ

Примеры использования

• Заземление кабеля АВБбШв 1×150 в концевой муфте 4ПКТп-1 на распределительном щите
• Переделка муфты 5ПКТп-1 для кабеля NYM с ленточной броней в условиях ремонта кабельной трассы
• Использование в промышленных цехах с кабелями типа ПвБбШв, где требуется быстрая замена муфты без изменения проекта

Практические советы

• Перед установкой проверьте, что броня кабеля не повреждена - пружины должны контактировать с целой металлической поверхностью
• Убедитесь, что выбранная муфта имеет подходящее сечение (например, 150/240 мм2) - иначе комплект не поместится
• При использовании в сыром или агрессивном окружении учитывайте наличие покрытия на броне; при необходимости используйте антикоррозийные составы
• Комплект КБМ-К-4 от КВТ - это запчасть, а не самостоятельное изделие. Его нельзя применять вне концевой муфты
