Комплект заземления для брони соединительных муфт КБМ-С-4 - 84303 КВТ

Комплект заземления КБМ-С-4 от КВТ предназначен для обеспечения надёжного заземления в соединительных муфтах кабелей с пластмассовой изоляцией и ленточной броней на напряжение до 1 кВ. Он позволяет преобразовать стандартные муфты для кабелей без брони в варианты, совместимые с бронированными кабелями, сохраняя целостность системы защиты.

Назначение и область применения

Комплект заземления КБМ-С-4 используется для создания электрического контакта между ленточной броней кабеля и системой заземления в местах соединения кабелей через муфты. Применяется в сетях до 1 кВ, где требуется надёжная защита от опасных потенциалов - например, в подземных кабельных линиях, распределительных пунктах, промышленных объектах и энергообъектах.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Поперечное сечение проводника: 150–240 мм2

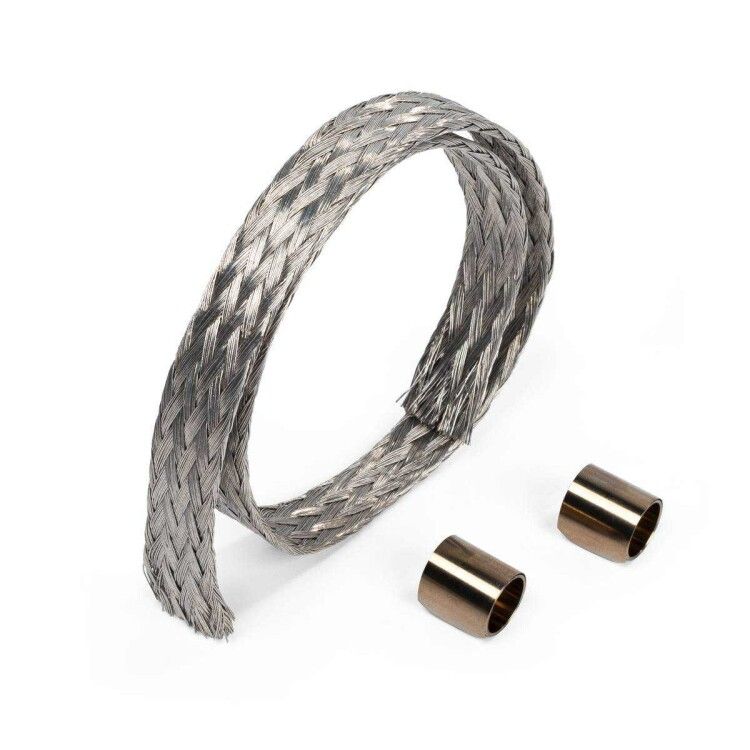

• Тип заземляющего элемента: плоский медный лужёный многопроволочный провод без изоляции (перемычка)
• Наличие муфты: да (встроенная система фиксации)
• Работает с кабелями типа: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY
• Совместим с муфтами: 3ПСТ-1, 4ПСТ-1, 5ПСТ-1 (на сечения 16/25, 25/50, 70/120, 150/240), включая версии «нг-LS» и с болтовыми наконечниками

Совместимость и монтаж

Комплект заземления КБМ-С-4 устанавливается внутрь соединительной муфты во время её сборки. Медная перемычка плотно прижимается к броне кабеля за счёт пружин постоянного давления - контакт формируется без сварки или пайки. Установка возможна только в муфтах, рассчитанных на кабели с ленточной броней, либо при модификации муфт для кабелей без брони. Для работы необходим доступ к броне кабеля перед установкой муфты - она должна быть очищена от антикоррозийного покрытия и механически подготовлена.

Преимущества

• Обеспечивает надёжный и долговечный контакт с броней без необходимости дополнительных креплений
• Исключает риск возникновения переходного сопротивления благодаря пружинному механизму
• Упрощает процесс переоборудования муфт - можно использовать стандартные муфты для кабелей без брони, адаптировав их под бронированные
• Не требует специального инструмента для монтажа - достаточно соблюдать последовательность сборки муфты
• Лужёная медь повышает коррозионную стойкость и снижает окисление контакта

Ограничения применения

• Не применяется для кабелей с металлической оплёткой или алюминиевой броней - только для ленточной стали
• Не подходит для кабелей с напряжением выше 1 кВ
• Не заменяет основное заземление сети - является частью системы внутри муфты
• Не совместим с муфтами других серий, кроме указанных (3ПСТ-1, 4ПСТ-1, 5ПСТ-1 и аналоги)
• Не содержит заземляющий провод с изоляцией - он предусмотрен только в КБМ-С-1

Примеры использования

• Заземление брони в ответвительной муфте на кабеле АВБбШв 1×150 в подвале промзоны
• Переход с муфты для кабеля без брони на кабель с броней в кабельном колодце
• Подключение заземления в распределительной камере с использованием муфты 5ПСТ-1 на сечение 150/240
• Монтаж в системе освещения на трассе с высокой влажностью, где применён кабель NYM с броней

Практические советы

• Перед установкой комплекта КБМ-С-4 обязательно удалите краску, ржавчину и антикоррозийный слой с брони кабеля - контакт будет хуже, если поверхность не очищена
• Проверьте соответствие сечения кабеля (150–240 мм2) - использование с меньшим сечением может привести к недостаточному контакту
• При работе с муфтами «нг-LS» убедитесь, что комплект не нарушает герметичность - все элементы должны располагаться в пределах корпуса
• Не используйте КБМ-С-4 вместо КБМ-С-1 - второй вариант имеет дополнительный заземляющий провод с изоляцией, нужный для внешнего подключения
• Храните комплект в сухом месте - хотя материалы устойчивы к влаге, длительное воздействие может повредить пружины
