Комплектующий блок для кнопок - Osmoz компл. без подсветки пружин. клеммы 2НО+3-постовой монтажный адаптер | 023103 Legrand

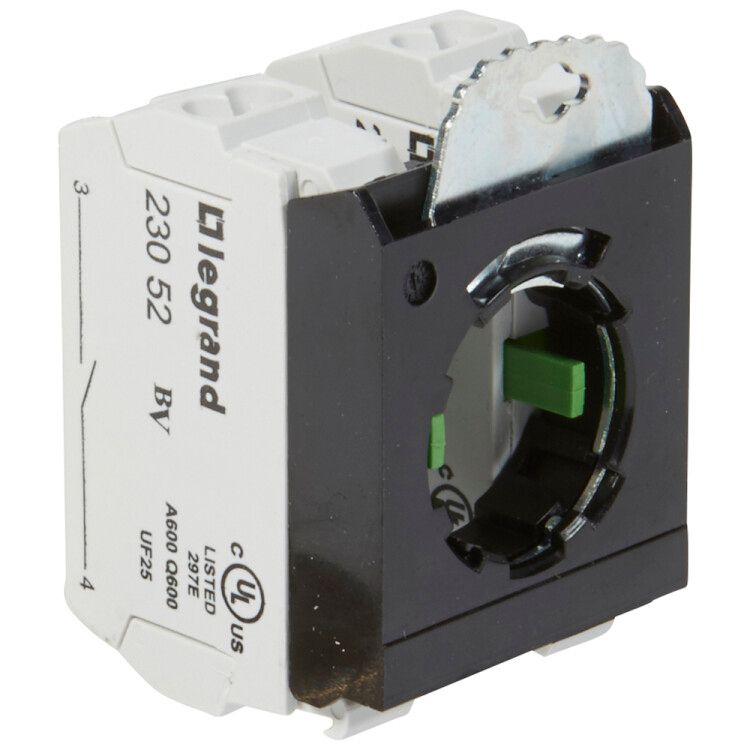

Блок контактов 3-полюсный с адаптером Legrand Osmoz 023103 предназначен для коммутации слаботочных цепей в распределительных щитах. Его компактная форма и пружинные клеммы упрощают монтаж, особенно при замене старых устройств без демонтажа проводов.

Назначение и область применения

Этот блок контактов используется для управления сигналами в автоматизированных системах: например, для передачи состояния оборудования на контроллер, включения/выключения реле или формирования сигнала тревоги. Подходит для установки в шкафах управления, на пультах и в распределительных устройствах. Три полюса позволяют одновременно переключать три отдельные цепи, а два нормально открытых контакта обеспечивают работу в режиме “замыкание при активации” – типично для срабатывания по команде.

Технические характеристики

• Количество полюсов: 3
• Тип контактов: 2 нормально открытых (NO), 1 не указан – предположительно, общий или NC, но точные данные от производителя отсутствуют
• Тип клемм: пружинные (безвинтовые) – зажим провода осуществляется механическим нажатием, не требует отвертки
• Изделие: блок контактов с интегрированным адаптером – позволяет легко подключить к стандартным DIN-рейкам и совместим с другими элементами серии Osmoz
• Материал корпуса: термостойкий пластик, соответствующий требованиям UL94 V-0

Совместимость и монтаж

Блок контактов Legrand Osmoz 023103 монтируется на DIN-рейку шириной 35 мм. Адаптер обеспечивает фиксацию без дополнительных креплений. Для подключения используйте провода сечением до 2,5 мм2 – зачистка изоляции должна составлять 8–10 мм. Нельзя использовать многожильные провода без наконечников; рекомендуется применять обжимные наконечники типа U для надежного соединения. Монтаж возможен в вертикальном и горизонтальном положении.

Безопасность и стандарты

Соответствует международным стандартам IEC 60947-5-1 для аппаратов управления. Класс защиты IP20 – допускает использование только внутри закрытых шкафов. Отсутствие сертификата ATEX делает изделие непригодным для взрывоопасных сред.

Преимущества

• Пружинные клеммы исключают необходимость затяжки винтов – снижают риск повреждения жил и ускоряют монтаж
• Адаптер обеспечивает плотную посадку на рейку без люфта
• Совместим с другими модулями серии Osmoz – можно собирать компактные блоки управления
• Удобная маркировка контактов – каждому полюсу соответствует четкая метка

Ограничения применения

• Не предназначена для работы с токами выше 5 А – превышение может вызвать нагрев и выход из строя
• Не подходит для силовых цепей переменного тока свыше 250 В
• Запрещено использовать в условиях повышенной влажности, пыли или на открытом воздухе – класс защиты IP20 не обеспечивает защиту от внешней среды
• Не совместим с проводами большего сечения, чем 2,5 мм2 – попытка вставить более толстый провод повредит механизм клеммы

Примеры использования

• Подключение датчиков уровня жидкости к PLC через слаботочные входы
• Формирование сигнала “готово” от станка к операторскому пульту
• Разъединение цепей питания в аварийных ситуациях по команде с кнопочного поста
• Передача состояния концевого выключателя на реле времени

Практические советы

• Перед подключением проверьте, что все провода обесточены – даже слаботочные цепи могут находиться под потенциалом
• При использовании многожильных проводов обязательно применяйте наконечники – они предотвращают расслоение жил
• Если требуется больше контактов – можно докупить другие модули серии Osmoz и собрать единый блок
• При замене старого контактора – этот блок часто становится прямой заменой, так как имеет аналогичный шаг крепления и тип подключения
• Не забудьте отметить функцию каждого контакта на схеме – в отличие от реле, здесь нет визуального указания состояния
