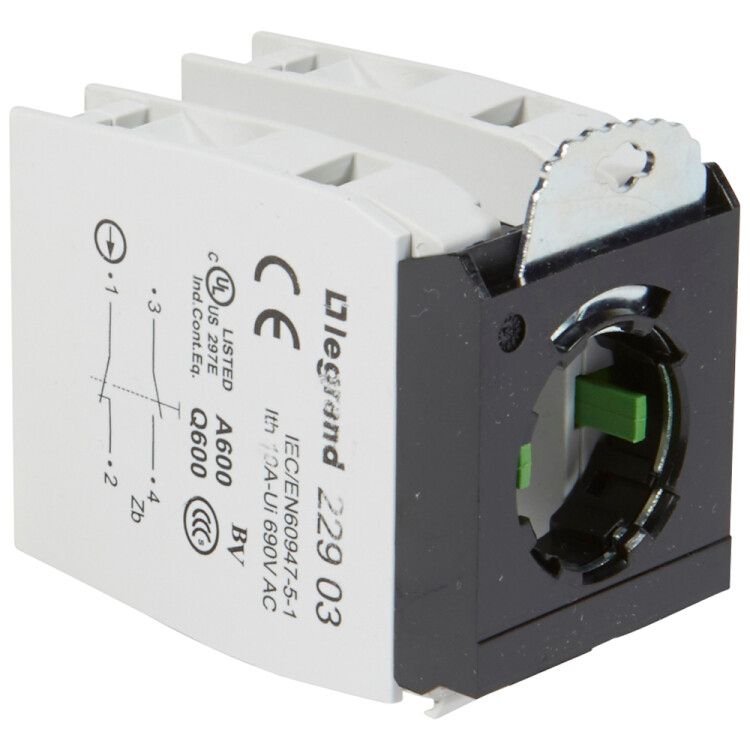

Комплектующий блок для кнопок - Osmoz компл. без подсветки под винт 2xНО /НЗ+3-постовой монтажный адаптер | 022966 Legrand

Комплектующий блок для кнопок без подсветки под винт 2xНормально Открытый / Нормально Замкнутый + 3-постовой монтажный адаптер от Legrand Euro (артикул 022966) предназначен для компактной сборки управляющих цепей с использованием стандартных кнопочных выключателей. Этот элемент позволяет объединить три кнопки в одном модульном пространстве без необходимости дополнительного корпуса.

Назначение и область применения

Этот блок используется для монтажа трёх кнопочных выключателей типа «нормально открытый» (НО) и «нормально замкнутый» (НЗ) в одной платформе. Подходит для систем управления оборудованием, где требуется одновременный контроль нескольких функций - например, запуск, остановка и аварийная остановка на станках, конвейерах, насосных станциях или автоматических линиях. Благодаря отсутствию подсветки, идеален для сред, где световые сигналы не требуются или противопоказаны.

Технические характеристики

• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, допускающее многократную переподключение
• Количество контактов: 4 - два входа и два выхода для каждой из двух кнопок (НО и НЗ), третье устройство - фиктивное, без контактов
• Номинальный рабочий ток: 3 А - подходит для слаботочных цепей управления, сигнализации, реле
• Количество встраиваемых устройств: 3 - можно установить до трёх кнопок, одна из них не имеет контактной группы
• Способ монтажа: фронтальная установка - монтируется в панель через отверстие, не требует задней рамки
• Исполнение: наружный/встроенный - совместим с панелями любого типа, в том числе с DIN-рейкой и шкафами IP54+
• Количество переключающих контактов: 0 - сам блок не содержит коммутирующих элементов, он лишь механический держатель

Совместимость и монтаж

Блок совместим с любыми кнопками Legrand Euro серии Osmoz с винтовым креплением и посадочным диаметром 22 мм. Для установки необходимо:

• Вырезать в панели отверстие соответствующего размера (стандартное для кнопок 22 мм)
• Вставить блок в отверстие до щелчка фиксатора
• Подключить провода к винтовым клеммам - каждый контакт помечен согласно типу (НО/НЗ)
• Установить кнопочные механизмы в гнёзда - они фиксируются без инструментов

Монтажный адаптер обеспечивает жёсткую фиксацию всех трёх положений, исключает люфт и снижает риск повреждения контактов при частой эксплуатации.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-5-1 для аппаратов управления. Материалы - самозатухающий поликарбонат, устойчив к УФ-излучению и химическим воздействиям. Рабочая температура - от –25C до +55C. Электрическая прочность изоляции - более 2500 В.

Преимущества

• Объединяет три кнопки в одном модуле - экономит место на панели
• Не требует внешнего корпуса - снижает стоимость и время монтажа
• Гибкая конфигурация: можно использовать одну, две или все три позиции (одна - без контактов)
• Винтовое подключение - удобно для медных проводов различного сечения (до 2,5 мм2)
• Совместим с сериями Osmoz и другими продуктами Legrand - легко расширяемая система

Ограничения применения

• Не предназначена для работы с токами выше 3 А - для силовых цепей нужен контактор
• Не имеет подсветки - нельзя применять там, где требуется визуальное указание состояния кнопки
• Только фронтальный монтаж - не подходит для бокового или тыльного крепления
• Третья позиция не имеет контактов - её нельзя использовать как активный канал

Примеры использования

• Станок: кнопка «пуск» (НО), кнопка «стоп» (НЗ), кнопка «экстренная остановка» (НО, но с механической блокировкой)
• Линия доставки: управление тремя двигателями через три отдельные кнопки
• Аварийная система: две кнопки для включения/выключения системы, третья - для тестирования работоспособности

Практические советы

• Перед монтажом проверьте, что используемые кнопки имеют винтовое крепление - другие типы (например, защёлкивающиеся) не подходят
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить клеммы
• Если планируете использовать только две кнопки - закройте свободное гнездо заглушкой Legrand для защиты от пыли
• Для длительной эксплуатации рекомендовано использовать провода с сечением 0,5–1,5 мм2 - оптимально для 3 А
• Комплектующий блок для кнопок без подсветки под винт 2xНормально Открытый / Нормально Замкнутый + 3-постовой монтажный адаптер от Legrand Euro (022966) лучше сочетать с аналогичными изделиями серии Osmoz для единых эргономики и цвета.
