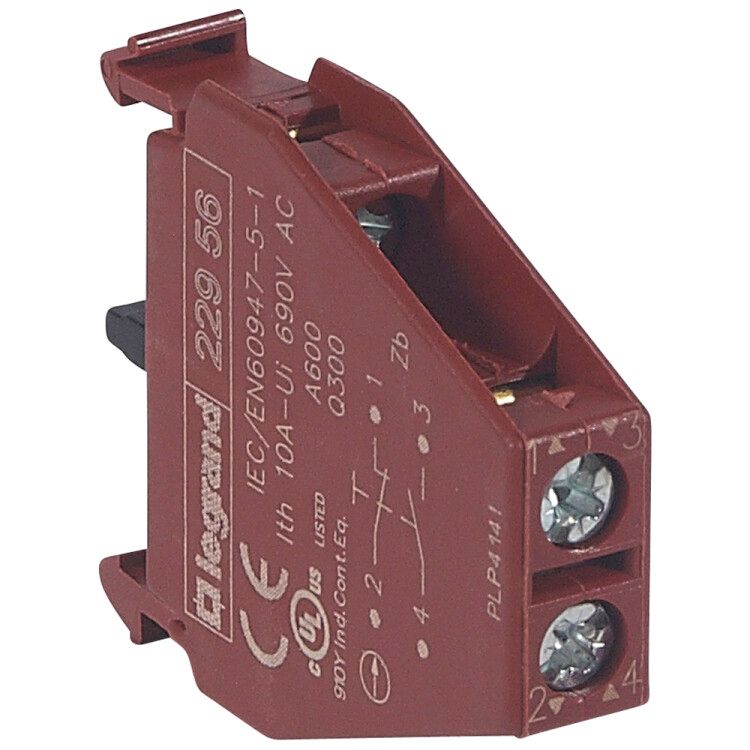

Контактный блок для головок - Osmoz комплектации под винт НО /НЗ джойстика | 022956 Legrand

Контактный блок Нормально Открытый/Нормально Закрытый для джойстика под винт без адаптера от Legrand (артикул 022956) предназначен для коммутации слаботочных цепей в системах управления на основе джойстиков. Этот элемент встраивается напрямую в корпус устройства, обеспечивая надёжное механическое и электрическое соединение без необходимости дополнительных переходников.

Назначение и область применения

Контактный блок Нормально Открытый/Нормально Закрытый для джойстика под винт без адаптера используется для передачи сигналов управления в автоматизированных системах. Подходит для установки в джойстики управляемых механизмов - например, в кранах, погрузчиках, мобильной технике или станках с ручным управлением. Благодаря интегрированному исполнению, он заменяет внешние кнопочные модули, снижая габариты и повышая устойчивость к вибрациям.

Технические характеристики

• Тип изделия: контактный блок
• Количество нормально закрытых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Номинальный рабочий ток: 3 А при переменном токе 230 В (класс AC-15)
• Общее количество переключающих контактов: 0 - значит, контакты работают только как НО и НЗ, без перекидного механизма
• Способ монтажа: фиксация непосредственно на аппарате через винтовые зажимы
• Тип подключения: винтовое - требует обжима провода или зачистки изоляции до 0,5–2,5 мм2
• Исполнение: интегрированный - не имеет собственного корпуса, рассчитан на внутреннюю сборку

Совместимость и монтаж

Контактный блок Нормально Открытый/Нормально Закрытый для джойстика под винт без адаптера совместим с джойстиками Legrand серии Osmoz и аналогичными устройствами, имеющими соответствующие посадочные места. Монтаж выполняется путём вставки блока в заранее подготовленный разъём корпуса джойстика и фиксации винтами. Для правильной работы важно соблюдать ориентацию контактов - проверьте соответствие схемы подключения. Не используйте силовые инструменты при затяжке - момент должен быть мягким, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов на электрооборудование управления. Сертифицирован для применения в условиях промышленной среды. Рабочее напряжение 230 В AC и ток 3 А обеспечивают безопасную работу в маломощных сигнальных цепях. Не предназначен для коммутации нагрузок выше указанных значений.

Преимущества

• Уменьшенная высота благодаря отсутствию адаптера - экономия места внутри корпуса джойстика
• Надёжное винтовое подключение - исключает случайное отсоединение даже при вибрациях
• Чёткая раздельная схема НО+НЗ позволяет реализовать функции “пуск” и “останов” одним устройством
• Интегрированная конструкция снижает риск попадания пыли и влаги внутрь контактов

Ограничения применения

• Не предназначена для коммутации мощных нагрузок - максимальный ток 3 А, нельзя использовать для управления двигателями или нагревательными элементами
• Требует точной установки в корпус джойстика - несовместим с другими типами корпусов без доработки
• Не имеет защиты от внешних воздействий (IP-рейтинг не указан); применяется только во внутренней части герметичного оборудования
• Не поддерживает быстроразъёмное подключение - требуется отвертка для обслуживания

Примеры использования

• Ручной джойстик управления экскаватором - НО контакт активирует движение вперёд, НЗ - торможение
• Станок с ручным управлением - один блок заменяет две отдельные кнопки “вкл/выкл”
• Подъёмник с аварийной остановкой - НЗ контакт используется в цепи безопасности

Практические советы

• Перед установкой проверьте, что посадочное место в корпусе джойстика точно соответствует форме блока - не допускайте усилий при вставке
• Используйте провода сечением 0,5–2,5 мм2; более толстые могут не войти в зажим
• При тестировании после монтажа проверьте оба контакта отдельно - НО должен замыкаться при нажатии, НЗ - размыкаться
• Этот контактный блок Legrand 022956 не является ремонтопригодным - при выходе из строя замените весь блок целиком
