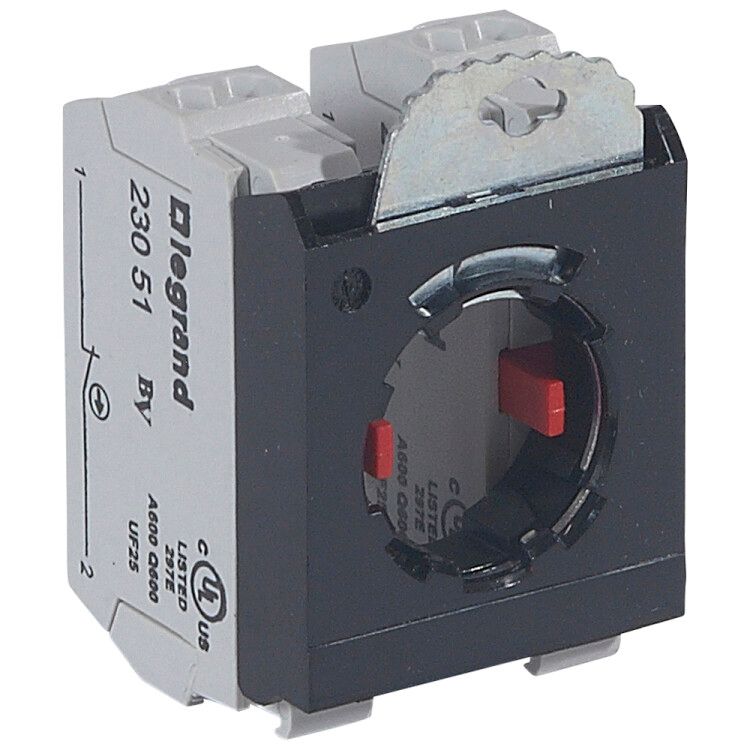

Комплектующий блок для кнопок - Osmoz компл. без подсветки пружин. клеммы 2НЗ+3-постовой монтажный адаптер | 023106 Legrand

Блок контактов 2 нормально замкнутых (НЗ) + 3-постовой монтажный адаптер с пружинными клеммами от Legrand серии Osmoz предназначен для компактного управления цепями сигнализации, защиты и автоматизации в распределительных щитах. Благодаря пружинным клеммам и фронтальной установке, этот блок упрощает монтаж и обслуживание, особенно когда требуется одновременно задействовать три модульных устройства.

Назначение и область применения

Этот блок контактов используется для коммутации слаботочных и силовых цепей с двумя нормально замкнутыми контактами. Он применяется в системах управления оборудованием, где важно сохранить замкнутое состояние цепи при отключённом состоянии исполнительного элемента - например, в аварийной остановке, блокировках или сигнализациях. Монтажный адаптер на три поста позволяет установить три модуля в одном месте, экономя место в шкафу. Подходит для промышленных щитов, станков, конвейеров, систем безопасности и автоматизированного оборудования.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 2
• Номинальный рабочий ток: 3 А при переменном токе AC-15, 230 В
• Тип подключения: пружинные клеммы - без инструментов, надёжное соединение
• Способ монтажа: фронтальная установка на DIN-рейку
• Количество встраиваемых устройств: до трёх (адаптер обеспечивает совмещение трёх модулей)
• Тип изделия: блок контактов
• Исполнение: наружное / встроенное - подходит для установки внутри щита
• Переключающие контакты: отсутствуют - только НЗ

Совместимость и монтаж

Блок контактов 2 нормально замкнутых (НЗ) + 3-постовой монтажный адаптер с пружинными клеммами совместим с любыми модулями серии Osmoz, имеющими стандартную ширину 17,5 мм. Устанавливается на DIN-рейку типа TS35. Присоединение проводов осуществляется через пружинные клеммы - достаточно вставить провод до упора и зафиксировать кнопкой. Для правильной сборки убедитесь, что суммарная ширина трёх установленных устройств не превышает 52,5 мм. Кабель сечением до 2,5 мм2 подходит без предварительной подготовки жил.

Безопасность и стандарты

Изделие соответствует международным требованиям к коммутационным устройствам для контрольных цепей. Хотя явного указания IP-класса нет, конструкция рассчитана на внутреннюю установку в закрытые электрошкафы, исключающие доступ к токоведущим частям. Работает в температурном диапазоне, типичном для промышленных условий - от -25C до +60C. Соответствует стандартам IEC 60947-5-1 для вспомогательных устройств.

Преимущества

• Пружинные клеммы - быстрый и надёжный монтаж без отверток, снижают риск плохого контакта
• Трёхпостовый адаптер - экономия места в щите, возможность разместить три функциональных модуля в одной ячейке
• Фронтальный монтаж - удобство диагностики и замены без демонтажа всей системы
• Чёткая специализация на НЗ-контактах - идеален для сценариев “нормальное замкнутое состояние” (например, безопасная остановка)

Ограничения применения

• Не предназначена для работы с токами выше 3 А при 230 В AC - превышение может вызвать оплавление контактов
• Не подходит для постоянного тока DC - характеристики указаны только для переменного тока AC-15
• Не имеет изолирующей крышки - требует установки в закрытом щите
• Не содержит переключающих контактов - нельзя использовать для переключения цепей между состояниями “замкнуто/разомкнуто”

Примеры использования

• Аварийная остановка станка: два НЗ-контакта последовательно в цепи питания, чтобы при срабатывании кнопки останова цепь разрывалась
• Сигнализация открытой двери шкафа: один контакт в цепи лампы, второй - в сигнал тревоги
• Множественная блокировка: три модуля (блок контактов + реле + таймер) смонтированы на одном адаптере для компактной логической цепи

Практические советы

• Учитывайте посадочный размер: адаптер занимает три поста (52,5 мм), поэтому заранее планируйте расположение других модулей рядом
• При использовании многожильных проводов используйте наконечники - они лучше фиксируются в пружинных клеммах
• Проверьте соответствие нагрузки: даже если система работает ниже 3 А, учтите индуктивную составляющую (например, катушки реле)
• Обязательно пометьте контакты перед монтажом - два НЗ-контакта легко спутать при диагностике
• Блок контактов 2 нормально замкнутых (НЗ) + 3-постовой монтажный адаптер с пружинными клеммами от Legrand серии Osmoz - отличный выбор, если нужна надёжность и минимизация громоздкости в щите
