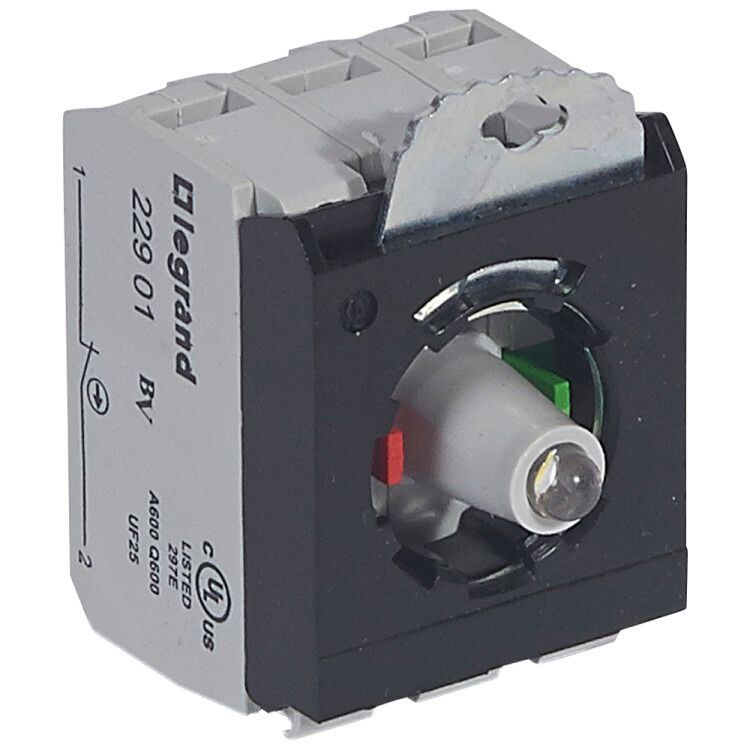

Блок для диффузоров трехпостовой, 230В, 1НО 1НЗ под винт, цвет белый - 023013 Legrand

Комплектующий блок для кнопок 3 поста 230 В~ нормально открытый (Н.О.) + нормально закрытый (Н.З.) под винт белый от Legrand серии Osmoz предназначен для индикации состояния управления и коммутации цепей в пультах управления. Этот элемент совмещает функции переключателя и сигнализатора - позволяет визуально контролировать работу оборудования через светодиодную подсветку.

Назначение и область применения

Этот комплектующий блок используется в составе кнопочных постов для управления оборудованием, где требуется одновременно управлять двумя типами цепей: включить/выключить (нормально открытый контакт) и остановить/замкнуть (нормально закрытый контакт). Подходит для установки на панели управления станков, конвейеров, систем автоматизации и других промышленных устройств. Благодаря встроенному светодиоду и резистору, он показывает текущее состояние контакта - горит, когда цепь замкнута.

Технические характеристики

• Рабочее напряжение: 220–264,5 В переменного тока (AC)
• Тип подключения: винтовые зажимы - надёжный и проверенный способ фиксации проводов
• Тип контактов: один нормально открытый (НО) + один нормально закрытый (НЗ)
• Индикация: встроенная светодиодная лампа с резистором - не требует внешних элементов
• Цвет корпуса: белый - соответствует стандартной цветовой гамме панелей Osmoz
• Тип крепления: фронтальное - монтируется в отверстие панели, фиксируется с лицевой стороны

Совместимость и монтаж

Блок совместим с кнопочными постами серии Osmoz от Legrand, имеющими стандартные отверстия под 22 мм. Устанавливается вручную: вставляется в подготовленное отверстие до щелчка, затем затягиваются винты сзади. Для подключения используются два провода: один - к НО, второй - к НЗ. Лампа работает от того же напряжения, что и контакты - не нуждается в отдельном питании. Кабель сечением до 2,5 мм2 легко помещается в винтовых зажимах.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских стандартов для электрооборудования. Компоненты сертифицированы для работы в условиях промышленной среды. Встроенный резистор защищает светодиод от перегрузок при колебаниях напряжения в пределах допустимого диапазона.

Преимущества

• Объединяет две функции - управление и индикацию - в одном модуле, экономя место на панели
• Не требует внешнего резистора или дополнительного питания для лампы
• Светодиод обеспечивает яркую, долговечную и энергоэффективную подсветку
• Винтовое подключение исключает необходимость пайки и снижает риск плохого контакта
• Цвет и дизайн гармонируют с другими элементами серии Osmoz - удобно для унификации панелей

Ограничения применения

• Не предназначена для постоянного подключения к напряжению выше 264,5 В - возможен выход из строя
• Не рассчитана на использование в цепях постоянного тока (DC) - только переменный ток AC
• Максимальный ток контактов не указан - не следует применять для нагрузок более 5 А без проверки документации производителя
• Не имеет защиты IP - не рекомендуется для установки во влажных, запылённых или наружных помещениях без дополнительного кожуха

Примеры использования

• Управление станком: НО - включить двигатель, НЗ - аварийная остановка; светодиод горит при активной остановке
• Линия сборки: НО - запуск конвейера, НЗ - сигнал “готов” - индикация видна с расстояния
• Щитовая автоматики: сочетание с другими кнопками Osmoz создаёт единый интерфейс оператора

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует размеру 22 мм - иначе блок не зафиксируется
• Подключайте провода плотно, но без излишнего усилия - перетяжка винтов повредит контакты
• Если вы используете этот блок в паре с механическими кнопками, убедитесь, что все элементы одной серии (Osmoz) - так проще обслуживать и менять детали
• Проверьте полярность при подключении - хотя светодиод не чувствителен к ней, резистор и сама лампа работают оптимально при правильном соединении
• Артикул 023013 - это оригинальный компонент Legrand. Аналоги могут отличаться по размеру, сроку службы или яркости индикации
