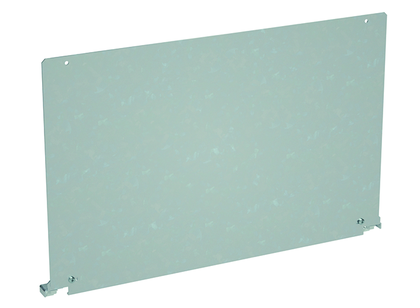

Плата монтажная релейного отсека Ш=800 В=600 | R5RCB806 DKC ДКС

Плата монтажная релейного отсека Ш800 В600 DKC - это металлическая основа для компактной и надёжной фиксации реле и других элементов управления в распределительном шкафу. Продукт из серии RAM power от бренда DKC предназначен для организованного монтажа между автоматическим выключателем и верхней шинной трассой, обеспечивая удобный доступ и безопасную коммутацию.

Назначение и область применения

Плата монтажная релейного отсека Ш800 В600 DKC используется для создания отдельного секционированного пространства внутри электрощита, где располагаются реле, таймеры, контакторы и другие устройства вторичной цепи. Она устанавливается между воздушным автоматическим выключателем (обычно сверху) и верхней шинной трассой, позволяя отделить силовые и управляющие цепи. Это особенно актуально в шкафах шириной 800 мм, где требуется чёткое зонирование и легкий доступ к устройствам.

Технические характеристики

• Габариты: ширина 800 мм, высота 600 мм
• Материал: сталь оцинкованная - устойчива к коррозии, подходит для помещений с повышенной влажностью
• Тип изделия: крепежная деталь - не является источником питания или коммутационным аппаратом
• Совместима со шкафами стандарта DIN шириной 800 мм

Совместимость и монтаж

Плата монтажная релейного отсека Ш800 В600 DKC крепится к стенкам шкафа с помощью болтов или самонарезающих винтов через предварительно просверленные отверстия. Монтаж выполняется после установки автоматического выключателя и до прокладки верхних шин. Учитывайте, что плата занимает всю высоту 600 мм - свободное место выше и ниже должна обеспечивать конструкция шкафа. Для точного расположения используйте шаблоны от производителя или проверьте совпадение отверстий под крепления с вашим шкафом.

Преимущества

• Увеличивает плотность компоновки - позволяет разместить больше реле на ограниченной площади
• Обеспечивает механическую жесткость - снижает риск вибраций и перегрузок на клеммах
• Оцинкованная поверхность защищает от окисления даже при длительной эксплуатации в условиях повышенной влажности
• Интегрируется в систему RAM power - совместима с другими элементами серии от DKC

Ограничения применения

• Не предназначена для установки вне шкафов - не имеет защиты IP и не рассчитана на открытые условия
• Подходит только для шкафов шириной 800 мм; не подходит для более узких или широких корпусов
• Не заменяет шины или клеммники - требует внешнего подключения проводов
• Не рекомендуется использовать в средах с химически активными газами или агрессивными жидкостями - материал не соответствует классу corrosion resistance выше C4

Примеры использования

• Промышленные станки с PLC-управлением - для размещения реле контроля температуры, давления, положения
• Линии конвейеров - организация управляющей части системы с автономными реле стартеров
• Щиты автоматизации зданий - разводка сигналов от датчиков к исполнительным механизмам
• Энергообъекты с высокими требованиями к безопасности - изолированный отсек для слаботочных цепей рядом с силовым оборудованием

Практические советы

• Перед монтажом проверьте, чтобы высота внутреннего пространства шкафа была минимум 600 мм + запас на крепление (обычно 10–15 мм)
• Рекомендуется использовать пластиковые вставки или изолирующие прокладки там, где плата соприкасается с шинами - исключите случайные КЗ
• При прокладке проводов соблюдайте разделение силовых и сигнальных цепей - это повышает EMC-совместимость
• Артикул r5rcb806 - единственный в линейке DKC с такими габаритами; аналоги от других производителей могут отличаться по шагу крепления
