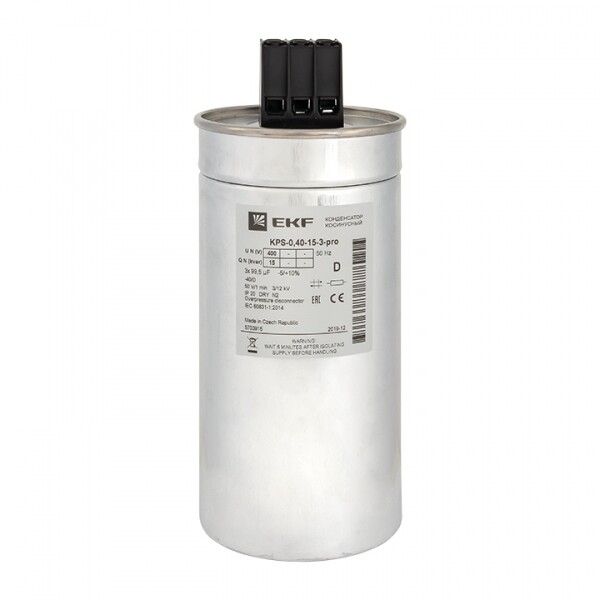

Конденсатор косинусный КПС-0,4-15-3 EKF PRO | kps-0,4-15-3-pro

Конденсатор косинусный КПС-0,4-15-3 PRO EKF - это устройство для повышения коэффициента мощности в трёхфазных сетях 400 В, 50 Гц. Применяется в промышленных системах для снижения потерь энергии и улучшения эффективности работы оборудования. Модель из серии PROxima от EKF рассчитана на длительную работу в условиях повышенной нагрузки.

Назначение и область применения

Конденсатор косинусный КПС-0,4-15-3 PRO EKF используется для компенсации реактивной мощности в электросетях с частотой 50 Гц. Подходит для групповой и индивидуальной компенсации на объектах с индуктивными нагрузками: насосы, компрессоры, конвейеры, сварочные аппараты, системы вентиляции.

Основная цель - повысить cos φ до значений близких к 0,95–0,98, что снижает токи в проводах и уменьшает перегрузки на трансформаторах и кабелях.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 400 В +-10%
• Мощность установки: 15 кВАр - обеспечивает компенсацию реактивной мощности до этого значения
• Номинальный ток: 21,7 А - максимальный рабочий ток через конденсатор
• Емкость: 15 мкФ - ёмкость одной фазы, соответствует заявленной мощности
• Диаметр: 85 мм - габариты корпуса, важны при планировании места установки
• Исполнение: цилиндрическое - герметичный металлический корпус, защищён от внешних воздействий
• Гарантийный срок: 36 месяцев - подтверждает долговечность и качество сборки

Совместимость и монтаж

Конденсатор косинусный КПС-0,4-15-3 PRO EKF совместим со шкафами компенсации реактивной мощности, автоматическими блоками управления (например, EKF Proxima ACR) и контактными группами с номиналом не ниже 25 А.

Подключение выполняется в звезду или треугольник - зависит от схемы питания. Для монтажа требуется доступ к клеммам с болтовым соединением M8. Установка возможна в вертикальном положении. Обязательно соблюдать минимальный зазор между соседними конденсаторами - не менее 50 мм для теплоотвода.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 52712-2006 и IEC 60831-1. Конструкция предусматривает внутренний предохранитель, который отключает повреждённую секцию при пробое, исключая риск взрыва. Корпус выполнен из стали с антикоррозийным покрытием, безопасен для эксплуатации в помещениях класса IP20 и выше.

Преимущества

• Высокая плотность энергии - 15 кВАр при компактных размерах (диаметр 85 мм)
• Увеличенный срок службы благодаря технологии самовосстанавливающейся пленки
• Стабильная работа при колебаниях напряжения и температуре от –25C до +55C
• Заводская проверка каждой единицы перед отправкой
• Совместимость с другими изделиями серии PROxima - легко заменить или расширить систему

Ограничения применения

Не применяется в сетях с частотой отличной от 50 Гц. Не рекомендован для установки в местах с постоянным воздействием влаги, масла, химических паров или прямых солнечных лучей. Недопустимо подключение к источникам с высоким уровнем гармоник (>5%) без предварительного подбора дросселей. Не предназначена для работы в качестве пускового устройства.

Примеры использования

• Шкафы компенсации на заводе по производству пластмасс - компенсируют нагрузку от экструдеров
• Автомобильный сервис - устраняет просадки напряжения при запуске компрессора
• Жилой комплекс с лифтами и насосами - снижает плату за реактивную энергию
• Распределительные пункты (РП) с трансформаторами 400/230 В - увеличивает пропускную способность

Практические советы

• Перед установкой проверьте текущий cos φ - если он уже выше 0,9, компенсация 15 кВАр может вызвать переёмкостность
• При использовании нескольких конденсаторов КПС-0,4-15-3 PRO EKF - равномерно распределяйте их по фазам
• Обязательно используйте контакторы с коммутирующим током ≥25 А - токи включения могут достигать 10× номинального
• Проверяйте температуру корпуса каждые 6 месяцев - нагрев более 60C указывает на проблемы с вентиляцией или перегрузку
• При замене старого конденсатора - сравнивайте емкость и номинальный ток, а не только мощность
