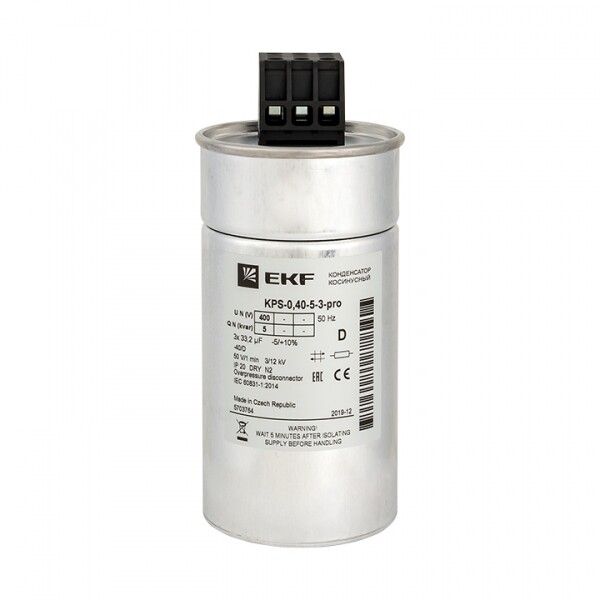

Конденсатор косинусный КПС-0,4-5-3 EKF PRO | kps-0,4-5-3-pro

Конденсатор косинусный КПС-0,4-5-3 PRO EKF - это устройство для повышения коэффициента мощности в сетях 400 В, 50 Гц. Он применяется для групповой и индивидуальной компенсации реактивной мощности, снижает потери энергии и увеличивает эффективность работы оборудования. Модель из серии PROxima от EKF рассчитана на длительную работу в промышленных условиях.

Назначение и область применения

Конденсатор косинусный КПС-0,4-5-3 PRO EKF используется для компенсации реактивной мощности в трёхфазных сетях переменного тока с частотой 50 Гц и номинальным напряжением 400 В. Применяется в системах электроснабжения предприятий, где есть большое количество индуктивных нагрузок - электродвигатели, трансформаторы, сварочные аппараты, конвейеры, насосы и другие устройства.

Устройство помогает повысить cos φ до близкого к единице значения, что снижает потребление активной мощности от сети и улучшает качество электроэнергии.

Технические характеристики

• Номинальное напряжение: 400 В
• Реактивная мощность: 5 кВАр
• Электроёмкость: 5 мкФ
• Номинальный ток: 7,2 А
• Диаметр корпуса: 85 мм
• Исполнение: цилиндрический, герметичный
• Гарантийный срок: 3 года (36 месяцев)
• Частота: 50 Гц

Совместимость и монтаж

Конденсатор косинусный КПС-0,4-5-3 PRO EKF совместим со шкафами компенсации реактивной мощности, в том числе с автоматическими комплексами типа Kompas, Proxima и аналогичными. Устанавливается на DIN-рейку или крепится болтами через фланец. Для подключения используются медные провода сечением не менее 6 мм2. Обязательно соблюдать полярность при подключении - хотя конденсатор не имеет полярности, важно правильно подсоединить фазы L1–L3 и ноль N.

Посадочный диаметр 85 мм требует соответствия габаритов в шкафу. Не рекомендуется монтировать рядом с источниками значительного тепла - температура окружающей среды должна быть в пределах –25…+40 C.

Безопасность и стандарты

Конденсатор КПС-0,4-5-3 PRO EKF соответствует требованиям ГОСТ Р 52793-2007 и международному стандарту IEC 60831-1. Корпус выполнен из металлической трубки с внутренним заполнением, обеспечивающим самозагашение при пробое. Защита от перегрузок обеспечивается встроенным термозащитным выключателем - при превышении допустимой температуры он отключает элемент от сети.

Преимущества

• Высокая надёжность за счёт многослойной металлобумажной технологии и герметизации
• Стабильная ёмкость даже при колебаниях напряжения и температуры
• Низкая потеря активной мощности (tg δ ≤ 0,0015)
• Защита от перегрева и аварийного режима
• Долгий срок службы благодаря качественной изоляции и отсутствию жидкого диэлектрика

Ограничения применения

Не предназначена для работы в сетях с частотой выше 50 Гц. Недопустимо применение в цепях постоянного тока. Конденсатор не следует использовать в помещениях с повышенной влажностью более 90 % без принудительной вентиляции. Также не рекомендовано подключение в системы с высоким уровнем гармонических искажений (>5%) без предварительного подбора дросселя - возможен риск перегрузки и выхода из строя.

Примеры использования

• Компенсация реактивной мощности на участках с несколькими асинхронными двигателями (например, на конвейере в пищевой промышленности)
• Подключение к трансформатору 400/230 В для снижения токов в первичной обмотке
• Индивидуальная компенсация крупного станка с ЧПУ, чтобы избежать штрафов за низкий cos φ от энергосбытовой компании
• Установка в распределительном щите цеха с большим числом светильников на люминесцентных лампах

Практические советы

• Перед заменой старого конденсатора проверьте его реальную емкость мультиметром - износ может вызвать снижение мощности ниже 4 кВАр
• При групповой компенсации используйте несколько таких конденсаторов параллельно, чтобы достичь нужной суммарной мощности (например, три штуки = 15 кВАр)
• Обязательно контролируйте температуру внутри шкафа - перегрев сокращает срок службы вдвое
• При использовании в составе автоматического компенсатора убедитесь, что регулятор работает в режиме “по cos φ”, а не просто по времени
• Запасной конденсатор КПС-0,4-5-3 PRO EKF стоит хранить в сухом месте, избегая механических ударов - корпус чувствителен к деформации
