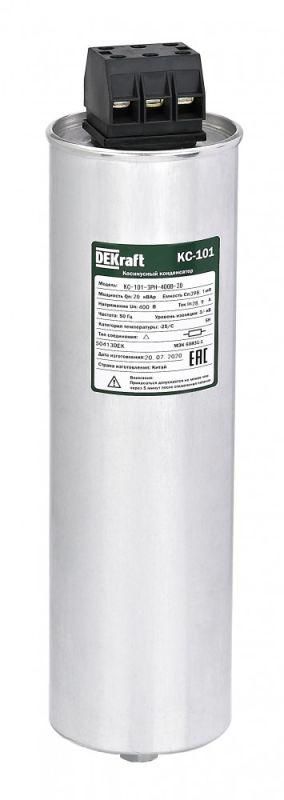

Конденсатор косинусный КС-101 3ф 400В 18квар DEKraft 50412DEK APC

Конденсатор косинусный трехфазный 400В 18кВАр серии КС-101 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 400 В, снижающее потери энергии и нагрузку на трансформаторы. Артикул 50412dek подходит для установки в компенсационных устройствах промышленных объектов.

Назначение и область применения

Конденсатор косинусный трехфазный 400В 18кВАр серии КС-101 используется для компенсации реактивной мощности в электросетях с частотой 50–60 Гц. Его задача - повысить cos φ до близкого к единице значения, что уменьшает токи в проводах, снижает перегрузки трансформаторов и избавляет от штрафов за низкий коэффициент мощности. Применяется в системах управления электродвигателями, на участках с большим количеством индуктивных нагрузок: насосы, вентиляторы, компрессоры, конвейеры.

Технические характеристики

• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с линейным напряжением 400 В
• Номинальная мощность: 18 кВАр - способен компенсировать именно такую величину реактивной мощности
• Номинальный ток: 90 А - максимальный рабочий ток через каждую фазу
• Емкость: 358,1 мкФ - точное значение ёмкости, соответствующее заявленной мощности при 400 В
• Диаметр корпуса: 86 мм - габариты для расчёта места установки
• Исполнение: рабочий конденсатор для электродвигателя - предназначен для постоянной работы в составе системы компенсации, не для кратковременного включения
• Количество ступеней регулирования: 1 - работает как одиночная секция, не имеет внутренней коммутации
• Гарантийный срок: 36 месяцев - производитель гарантирует работоспособность при соблюдении условий эксплуатации

Совместимость и монтаж

Конденсатор косинусный трехфазный 400В 18кВАр серии КС-101 совместим со всеми типами автоматических компенсаторов реактивной мощности, где требуется подключение одной ступени 18 кВАр. Монтаж выполняется на DIN-рейку или в сборке силового шкафа. Подключается через контакторы или тиристорные модули. Обязательно использовать предохранители на 100–125 А для защиты от перегрузок. Установка требует доступа к трём фазам и нулевому проводу (если система TN-S/TN-C). Диаметр 86 мм позволяет легко размещать его рядом с другими элементами, но учтите зазоры для теплоотвода.

Безопасность и стандарты

Конденсатор выполнен по технологии самовосстановления - при пробое одного участка плёнки он автономно изолируется, сохраняя работоспособность остальной части. Соответствует требованиям IEC 60831-1 и GOST R 52737. Конструкция герметична, исключает вытекание диэлектрика. Не содержит масла - безопасен при использовании внутри помещений.

Преимущества

• Самовосстанавливаемый тип - увеличивает надёжность и срок службы
• Высокая плотность ёмкости - компактный размер при большой мощности
• Стабильные параметры при температурных колебаниях
• Не требует обслуживания - полностью закрытая конструкция
• Поддерживает длительную работу в режиме круглосуточной компенсации

Ограничения применения

• Не предназначена для работы при напряжении выше 400 В - возможен выход из строя
• Не подходит для частот выше 60 Гц - параметры емкости и импеданса изменятся
• Не рекомендуется для установки в местах с высокой запылённостью без дополнительной защиты IP54+
• Не является источником активной мощности - не заменяет генераторы или ИБП
• Один канал - нельзя использовать как часть многоступенчатой системы без внешнего контроллера

Примеры использования

• Компрессорная станция с тремя двигателями по 15 кВт - один конденсатор 18 кВАр покрывает реактивную составляющую всех трёх
• Цех с конвейерными линиями и сварочными аппаратами - установлен в главном щите для снижения потребляемого тока
• Автомобильный сервис с подъёмниками и воздушными компрессорами - применяется для оптимизации счетчиков электроэнергии

Практические советы

• Перед установкой проверьте текущий cos φ - если он уже выше 0,92, то такой конденсатор может вызвать переcompensation
• Убедитесь, что посадочные выводы совпадают с клеммами вашего компенсатора - стандартный шаг 30 мм
• При работе в условиях повышенной температуры (>40 C) используйте принудительное охлаждение или выбирайте меньшую мощность
• Заменяйте конденсаторы группы одновременно - старые экземпляры теряют ёмкость, нарушая баланс всей системы
• Для долгой службы избегайте частых включений/выключений - лучше применять с тиристорными ключами вместо механических контакторов
