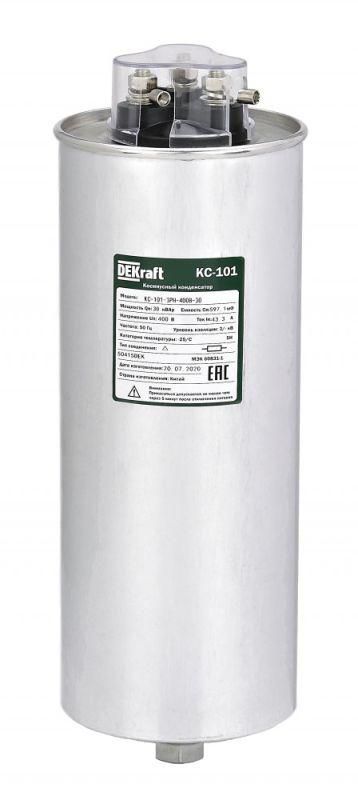

Конденсатор косинусный КС-101 3ф 480В 30квар DEKraft 51430DEK APC

Конденсатор косинусный трехфазный 480В 30кВАр серии КС-101 от DEKraft (арт. 51430dek) предназначен для повышения коэффициента мощности в трёхфазных сетях переменного тока, снижая реактивную нагрузку на источник питания и уменьшая потери энергии.

Назначение и область применения

Этот рабочий конденсатор используется для компенсации реактивной мощности в системах с индуктивными нагрузками - например, у электродвигателей, насосов, компрессоров и других устройств, потребляющих значительный ток намагничивания. Применяется в промышленных установках с питанием 480 В, 50–60 Гц. Конденсатор косинусный трехфазный 480В 30кВАр серии КС-101 встраивается в силовые щиты или группы автоматических компенсаторов для оптимизации работы сети.

Технические характеристики

• Номинальное напряжение: 480 В (рабочее напряжение выше указанного в описании - 450 В - обеспечивает запас по надёжности)
• Номинальная мощность: 30 кВАр
• Ёмкость: 414,47 мкФ
• Диаметр корпуса: 116 мм
• Тип: Самовосстанавливающийся (при пробое участка плёнки цепь восстанавливается без выхода из строя всего элемента)
• Частота: 50 / 60 Гц
• Исполнение: Для постоянной работы в составе электродвигательных установок

Совместимость и монтаж

Конденсатор косинусный трехфазный 480В 30кВАр серии КС-101 рассчитан на подключение в звезду или треугольник в зависимости от схемы сети. Подключается через контакторы или тиристорные коммутирующие устройства. Монтаж выполняется на DIN-рейку или жестко фиксируется в шкафу с учётом габарита - диаметр 116 мм требует свободного места вокруг корпуса для теплоотвода. Соединения должны выполнять медными проводниками сечением не менее 16 мм2. Убедитесь, что система управления компенсацией соответствует типу конденсатора - он не предназначен для частых переключений более 10 раз в час.

Безопасность и стандарты

Произведён согласно требованиям IEC 60831-1 и IEC 60831-2 для конденсаторов силовой компенсации. Обладает внутренним предохранителем, защищающим от аварийных режимов. Корпус выполнен из металлической оболочки с антикоррозийным покрытием. Отсутствие открытых токоведущих частей позволяет использовать в условиях повышенной влажности и пыли, однако IP-класс защиты не указан - требуется установка в закрытый электрошкаф.

Преимущества

• Самовосстановление после локальных пробоёв - увеличивает срок службы и отказоустойчивость
• Высокая плотность энергии - компактный размер при большой мощности
• Стабильная емкость при температурных колебаниях
• Подходит для длительной работы в составе двигателей без необходимости частого обслуживания

Ограничения применения

• Не предназначен для работы при напряжении выше 500 В - возможен риск пробоя
• Запрещено применять в сетях с высокими гармоническими искажениями (>5%) без предварительных фильтров
• Не рекомендован для частых включения/выключения - максимальная частота переключений до 10 раз в час
• Не работает в однофазных сетях - только в трёхфазных системах

Примеры использования

• Компенсация реактивной мощности на приводе станка с АД 22 кВт
• Улучшение коэффициента мощности в воздушном компрессоре 30 кВт
• Групповая компенсация в распределительном щите цеха с несколькими двигателями
• Система автоматической регулировки cosφ на пищевом производстве

Практические советы

• Перед заменой проверьте фактическую величину реактивной мощности - 30 кВАр подходят для нагрузок от 90 до 150 кВт активной мощности при текущем cosφ ниже 0.8
• Обязательно используйте предохранители на каждой фазе - даже при наличии внутреннего защиты
• При установке соблюдайте посадочный диаметр 116 мм - не допускайте деформации корпуса
• Проверяйте температуру окружающей среды - работа при +55 C и выше требует принудительного охлаждения
• Для долгой службы избегайте вибраций - закрепляйте конденсатор косинусный трехфазный 480В 30кВАр серии КС-101 на жёстком основании, исключающем резонанс
