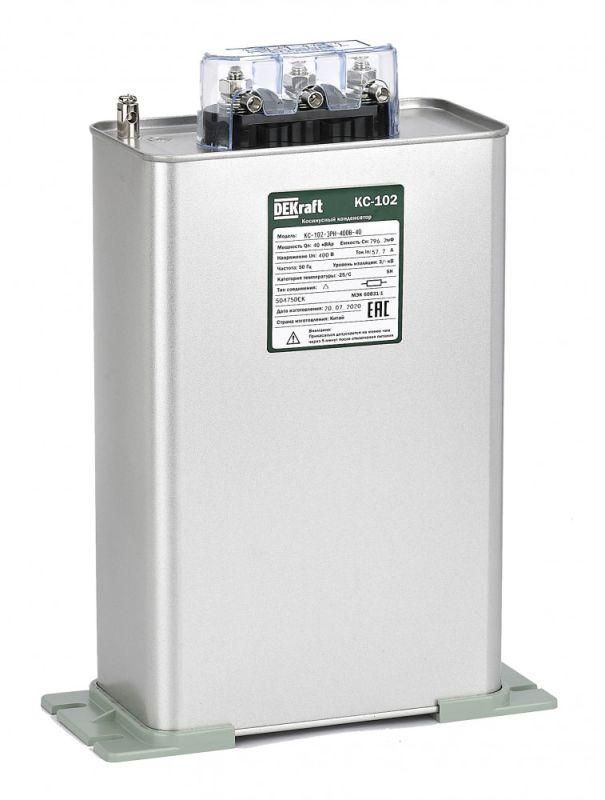

Конденсатор косинусный КС-102 3ф 525В 40квар DEKraft 50491DEK APC

Конденсатор косинусный трехфазный 525 В 40 кВАр серии КС-102 от DEKRAFT используется для повышения коэффициента мощности в трёхфазных сетях 50–60 Гц, снижая потери энергии и улучшая эффективность работы оборудования. Этот рабочий конденсатор применяется там, где требуется компенсация реактивной нагрузки - например, на предприятиях с большим количеством электродвигателей.

Назначение и область применения

Конденсатор косинусный трехфазный 525 В 40 кВАр серии КС-102 служит для компенсации реактивной мощности в трёхфазных электросетях. Он увеличивает коэффициент мощности (cos φ), что позволяет снизить токи в проводах, уменьшить нагрев кабелей и избежать штрафов за низкий cos φ со стороны энергоснабжающих организаций. Применяется в системах с активными индуктивными нагрузками: электродвигатели, насосы, компрессоры, конвейеры, сварочные установки.

Технические характеристики

• Номинальное напряжение: 525 В - рассчитан на работу в высоковольтных трёхфазных сетях, типично используемых на промышленных объектах;
• Номинальная мощность: 40 кВАр - обеспечивает достаточную ёмкостную компенсацию для средних и крупных двигателей;
• Ёмкость: 461,95 мкФ - точное значение, соответствующее заявленной мощности при частоте 50/60 Гц и напряжении 525 В;
• Тип исполнения: рабочий конденсатор для электродвигателя - предназначен для постоянной работы под напряжением, не является пусковым;
• Тип технологии: самовосстанавливающийся - при пробое внутреннего элемента участок цепи автономно отключается, сохраняя работоспособность всего устройства;
• Частота: 50 / 60 Гц - совместим с большинством промышленных сетей мира.

Совместимость и монтаж

Конденсатор косинусный трехфазный 525 В 40 кВАр серии КС-102 подключается параллельно нагрузке через контактор или автоматический регулятор мощности. Для правильного монтажа:

• Убедитесь, что система имеет трёхфазное питание 525 В +-10%;
• Подключение выполняйте только после полного отключения питания и разрядки;
• Закрепите корпус на жестком основании - вибрация может вызвать механическую усталость выводов;
• Не допускайте перегрузки по току - максимальный длительный ток составляет около 48 А (расчёт по P = U·I·√3·cosφ);
• Используйте медные кабели сечением не менее 16 мм2 для фазных подводок;
• Обязательна установка предохранителей или тепловых реле защиты - даже самовосстанавливающиеся конденсаторы требуют внешней защиты от КЗ.

Безопасность и стандарты

Конденсатор KС-102 от DEKRAFT изготовлен в соответствии с требованиями международных норм IEC 60831-1 и GOST R 52737. Обладает классом защиты IP20 - не предназначена для открытой установки вне закрытых распределительных устройств. Корпус выполнен из металла с антикоррозийным покрытием, термически устойчив к перегреву до +55 C окружающей среды.

Преимущества

• Самовосстановление - продлевает срок службы и исключает внезапные отказы при единичных пробоях;
• Высокая плотность энергии - компактный размер при большой мощности 40 кВАр;
• Стабильная емкость - минимальное изменение параметров при температурных колебаниях;
• Низкая собственная потеря - КПД выше 99%, минимум тепловыделения;
• Совместимость с автоматическими системами управления - легко интегрируется в системы АКМ.

Ограничения применения

• Не для пуска двигателя - только для компенсации во время работы;
• Не работает при напряжении ниже 450 В - недостаточно для формирования нужной реактивной мощности;
• Не рекомендован для помещений с температурой выше +55 C - возможен выход из строя;
• Не следует использовать в сетях с гармониками более 5% - риск перегрева и преждевременного старения;
• Не подлежит ремонту - при серьёзном повреждении заменяется полностью.

Примеры использования

• Цех с десятками асинхронных - компенсирует суммарную реактивную мощность, снижает потребляемый ток;
• Горнопромышленный комплекс - установлен в распределительном пункте перед главным трансформатором;
• Автомобильный завод - часть системы АКМ, управляет группой конденсаторов КС-102 в зависимости от нагрузки;
• Водонасосная станция - устраняет проседание напряжения при запуске больших насосов.

Практические советы

• Перед установкой проверьте текущий cos φ - если он уже выше 0,92, то такой конденсатор может вызвать переcompensation и повышенное напряжение;
• Выбирайте место монтажа с хорошей вентиляцией - теплоотвод важнее, чем экономия места;
• Проверяйте состояние выводов каждые 6 месяцев - окисление контактных поверхностей снижает надёжность;
• При использовании нескольких конденсаторов КС-102 - равномерно распределяйте их по фазам, чтобы избежать дисбаланса;
• Эта модель - часть серии КС-102 от DEKRAFT, поэтому её можно комбинировать с другими моделями этой же серии при необходимости масштабирования.
