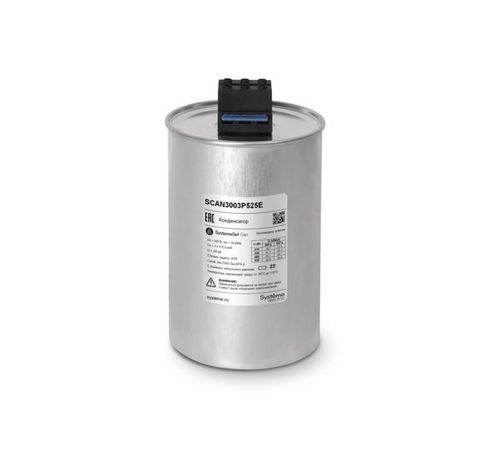

Конденсатор НН 30 кВАр, 525 В, эко исп. | SCAN3003P525E Systeme Electric APC

Конденсатор низковольтный 30 кВАр, 525 В, экологическое исполнение от Systeme Electric (арт. scan3003p525e) - это трёхфазный силовой конденсатор для компенсации реактивной мощности в сетях до 525 В. Он создан для надёжной работы в промышленных условиях с учётом требований экологии и долговечности.

Назначение и область применения

Конденсатор низковольтный 30 кВАр, 525 В, экологическое исполнение применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Это снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественную электроэнергию. Подходит для установки в щитах автоматического управления мощностью, на предприятиях с высокими потребностями в реактивной мощности: металлургия, химическая промышленность, конвейеры, насосные станции, сварочные линии.

Технические характеристики

• Номинальная мощность: 30 кВАр
• Номинальное напряжение: 525 В переменного тока
• Тип: трёхфазный, собран из трёх однофазных элементов
• Диэлектрик: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: биоразлагаемая сухая смола, без ПХБ и SF6
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, но не от воды и пыли)
• Рабочая температура: от –40 C до +55 C
• Допустимый длительный ток: 1,5 × In (до 1,5 раз выше номинала)
• Максимальный импульсный ток: 400 × In
• Габариты: диаметр 136 мм
• Встроенные элементы: предохранитель с мембраной сброса давления, разрядный резистор, клеммный блок

Совместимость и монтаж

Конденсатор низковольтный 30 кВАр, 525 В, экологическое исполнение совместим со всеми стандартными системами компенсации реактивной мощности, работающими на напряжении 400–525 В. Монтаж выполняется на DIN-рейку или жестко фиксируется через крепёжные отверстия в корпусе. Клеммы рассчитаны на подключение медными проводниками сечением до 25 мм2. Перед подключением обязательно проверьте соответствие напряжения сети и наличие автономного разряда - встроенного резистора, который обеспечивает безопасную работу после отключения питания.

Безопасность и стандарты

Конденсатор соответствует требованиям безопасности IEC 60831-1 и IEC 60831-2. Предохранитель с мембраной срабатывает при перегрузках, предотвращая взрыв корпуса. Биоразлагаемая пропитка исключает риск загрязнения окружающей среды при выходе из строя. Конструкция не содержит опасных веществ - ПХБ и SF6 - что делает её экологически безопасной для утилизации.

Преимущества

• Самовосстанавливающаяся плёнка продлевает срок службы - при пробое участок диэлектрика изолируется, а устройство продолжает работать
• Экологичная пропитка снижает воздействие на окружающую среду и упрощает утилизацию
• Высокая перегрузочная способность (400In) выдерживает частые коммутации и скачки тока
• Алюминиевый корпус эффективно отводит тепло, увеличивая надёжность при повышенных температурах
• Интегрированный разрядный резистор и предохранитель обеспечивают безопасность при обслуживании

Ограничения применения

Конденсатор низковольтный 30 кВАр, 525 В, экологическое исполнение не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 не обеспечивает герметичность. Не используйте его вне закрытых распределительных щитов. Также он не подходит для сетей с напряжением выше 525 В. Температурный диапазон ограничен: ниже –40 C или выше +55 C возможна потеря емкости или отказ.

Примеры использования

• Автоматические системы компенсации на заводе по производству стали
• Щиты управления на конвейерах пищевой промышленности
• Подстанции с большим количеством асинхронных двигателей
• Объекты с высоким уровнем гармонических искажений (при условии наличия фильтров)

Практические советы

• Перед заменой старого конденсатора проверьте его реальную емкость - со временем она снижается даже при нормальной работе
• Учитывайте посадочный диаметр 136 мм при проектировании места установки
• Не допускайте перегрева - обеспечьте достаточную вентиляцию вокруг устройства
• При использовании в цепях с частотными преобразователями примените согласующие дроссели
• Проверяйте состояние разрядного резистора при плановом обслуживании - его отказ может сделать ремонт опасным
