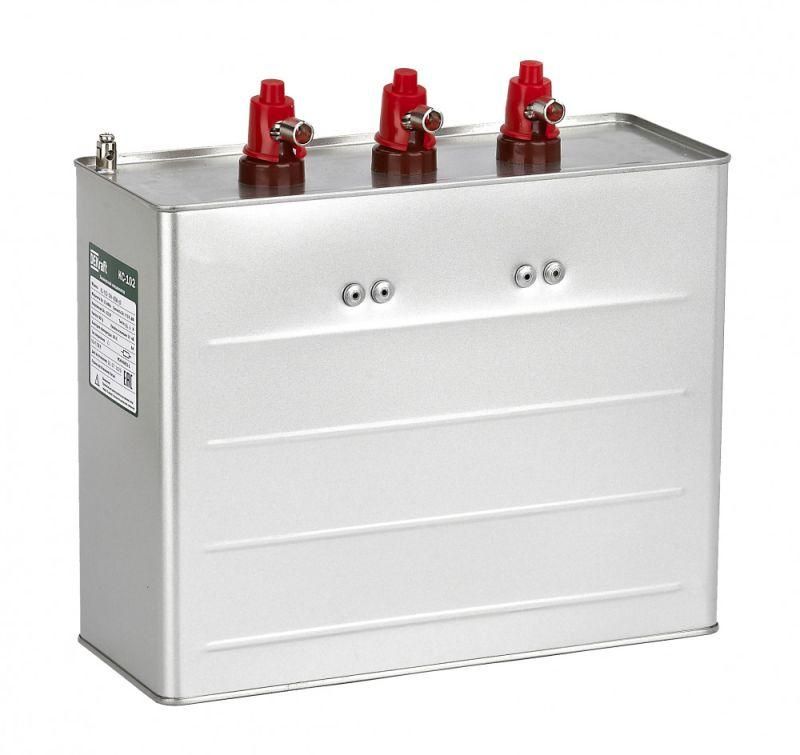

Конденсатор косинусный КС-102 3ф 525В 60квар DEKraft 50493DEK APC

Конденсатор косинусный трехфазный 525 В 60 кВАр серии КС-102 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 50–60 Гц, применяется для компенсации реактивной нагрузки на промышленном оборудовании. Артикул 50493dek соответствует модели из серии КС-102.

Назначение и область применения

Конденсатор косинусный трехфазный 525 В 60 кВАр серии КС-102 используется для коррекции коэффициента мощности (cos φ) в трёхфазных электросетях. Его задача - уменьшить потребление реактивной энергии, что снижает потери в проводах, улучшает эффективность работы трансформаторов и позволяет избежать штрафов за низкий cos φ от энергоснабжающих организаций. Применяется в системах питания электродвигателей, сварочных аппаратов, насосных станций, конвейеров и других промышленных установок с индуктивной нагрузкой.

Технические характеристики

• Номинальное напряжение: 525 В - рассчитан на работу в сетях с повышенным рабочим напряжением, типичных для промышленных объектов;
• Номинальная мощность: 60 кВАр - обеспечивает компенсацию реактивной мощности до этого значения;
• Емкость: 692,92 мкФ - фиксированное значение, определяющее величину компенсируемой реактивной мощности при заданном напряжении;
• Тип: самовосстанавливающийся - при пробое одной из внутренних секций конденсатор автоматически изолирует повреждённую зону, сохраняя работоспособность остальных;
• Исполнение: рабочий конденсатор для электродвигателя - предназначен для постоянного подключения в цепь, не для кратковременного импульсного режима;
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира.

Совместимость и монтаж

Конденсатор косинусный трехфазный 525 В 60 кВАр серии КС-102 подключается в треугольник (Δ) к трём фазам сети. Для монтажа требуется три точки подключения - L1, L2, L3. Устройство имеет выводы с болтовыми соединениями - необходимо использовать медные наконечники с моментом затяжки, указанным в паспорте. Монтаж выполняется в закрытом щите с принудительной вентиляцией. Температура окружающей среды должна находиться в пределах –25…+40 C. Не допускается установка рядом с источниками тепла или в местах с высокой запылённостью без защиты.

Безопасность и стандарты

Конденсатор серии КС-102 соответствует требованиям международных норм IEC 60831-1 и IEC 60831-2 для конденсаторов силовой компенсации. Обладает встроенной защитой от перегрузок и аварийных режимов благодаря самовосстановлению. Конструкция исключает риск взрыва при нормальном использовании. Работает без масла - безопасен для окружающей среды.

Преимущества

• Самовосстанавливаемость продлевает срок службы и снижает частоту замены;
• Высокая плотность емкости - компактные габариты при большой мощности;
• Стабильная работа при колебаниях напряжения +-10 % от номинала;
• Отсутствие жидкого диэлектрика - не требует обслуживания, не протекает;
• Поддерживается производителем DEKraft - гарантия качества и доступность запчастей.

Ограничения применения

• Не предназначена для работы при напряжении выше 525 В - возможен выход из строя;
• Не подходит для частот выше 60 Гц - не компенсирует гармоники;
• Не рекомендуется применять в сетях с высоким уровнем гармонических искажений (>5%) без предварительного анализа - возможно перегревание;
• Запрещено подключение в однофазные цепи - работает только в трёхфазных системах;
• Не следует использовать в условиях температур ниже –25 C или выше +40 C без специального исполнения.

Примеры использования

• Компенсация реактивной мощности на участке с десятью асинхронными двигателями по 15 кВт каждый;
• Установка перед главным распределительным щитом завода для снижения токов в кабельных линиях;
• Обслуживание системы водоснабжения с насосными станциями, где часто включаются крупные электромоторы;
• Энергоэффективная модернизация старых производственных линий без замены оборудования.

Практические советы

• Перед установкой проверьте фактическое напряжение сети - даже кратковременные скачки до 600 В могут вывести конденсатор из строя;
• Убедитесь, что посадочные диаметры клемм совпадают с вашими контактными наконечниками - стандартный шаг M10;
• При групповом применении нескольких таких конденсаторов используйте контакторы с предохранителями - они обеспечивают безопасное отключение;
• Проверяйте температуру корпуса каждые 6 месяцев - нагрев более 55 C говорит о перегрузке или плохой вентиляции;
• Для точного расчета необходимой мощности компенсации лучше воспользоваться анализом графика нагрузки - 60 кВАр подходит для средних предприятий, но не всегда достаточен для крупных комплексов.
