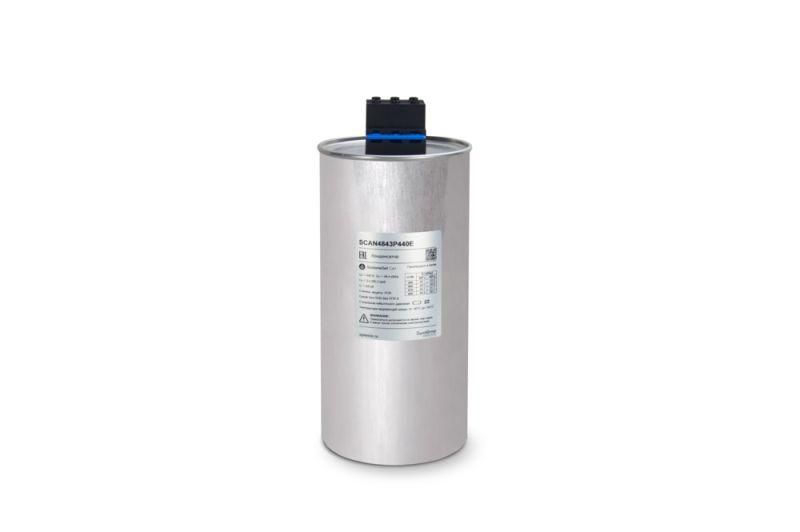

Конденсатор НН 48,4 кВАр, 440 В, эко исп. | SCAN4843P440E Systeme Electric APC

Конденсатор низковольтный 48,4 кВАр, 440 В, экологическое исполнение от Systeme Electric (арт. scan4843p440e) - трёхфазный силовой конденсатор для компенсации реактивной мощности в сетях до 440 В. Подходит для установки в щитах автоматического регулирования коэффициента мощности, особенно там, где важна экологическая безопасность.

Назначение и область применения

Конденсатор низковольтный 48,4 кВАр, 440 В, экологическое исполнение применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Уменьшает потери энергии, снижает нагрузку на трансформаторы и кабели, улучшает качество электроэнергии. Часто используется в промышленных объектах: на станках, конвейерах, насосных станциях, в системах вентиляции и HVAC. Экологическое исполнение делает его подходящим для зданий с повышенными требованиями к безопасности - больницы, школы, пищевые производства.

Технические характеристики

• Номинальная мощность: 48,4 кВАр
• Номинальное напряжение: 440 В переменного тока
• Электрическая емкость: 265,3 мкФ
• Диаметр корпуса: 136 мм
• Рабочий температурный диапазон: от -40 C до +55 C
• Длительно допустимый ток: 1,5 × In (1,5 крат номинальному)
• Максимальный импульсный ток: до 400 × In
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Гарантийный срок: 24 месяца

Внутренняя конструкция: три однофазных конденсатора в одном корпусе. Диэлектрик - металлизированная полипропиленовая плёнка с функцией самовосстановления после пробоя. Пропитка - биоразлагаемая сухая смола без ПХБ и SF6. Корпус - экструдированный алюминий. Встроен предохранитель с мембраной сброса давления и разрядный резистор.

Совместимость и монтаж

Конденсатор низковольтный 48,4 кВАр, 440 В, экологическое исполнение совместим со всеми стандартными контактными аппаратами и реле для управления КУРМ. Монтаж осуществляется на DIN-рейку или жестко через крепёжные отверстия в основании. Для правильной работы требуется подключение к трёхфазной сети с номиналом 440 В. Обязательно использовать внешние контакторы и предохранители согласно проекту. Учитывайте посадочный диаметр 136 мм - он определяет расстояние между соседними элементами в шкафу. Не рекомендуется монтаж в условиях постоянной влажности или прямого попадания воды - IP20 не обеспечивает защиту от жидкости.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60831-1 и IEC 60831-2. Конструкция защищена от перегрева и взрыва благодаря встроенному предохранителю и мембране сброса давления. Биоразлагаемая пропитка исключает риск загрязнения окружающей среды при аварийном выходе из строя. Отсутствие ПХБ и SF6 делает его экологически безопасным и соответствующим нормам RoHS и REACH.

Преимущества

• Высокая надёжность благодаря технологии самовосстановления диэлектрика - даже при локальном пробое конденсатор продолжает работать
• Устойчивость к высоким импульсным токам (до 400In) - подходит для частых коммутаций
• Широкий температурный диапазон - работает в холодных цехах и жарких помещениях
• Экологичность - отсутствие токсичных веществ позволяет применять в чувствительных зонах
• Длительный срок службы - гарантия 2 года при соблюдении условий эксплуатации

Ограничения применения

• Не предназначено для установки вне закрытых шкафов - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для сетей выше 440 В - превышение напряжения вызывает отказ
• Запрещено подключение к источникам с высокими гармониками без фильтров - возможен перегрев и преждевременный выход из строя
• Не следует использовать в местах с постоянными механическими вибрациями - требуются демпферы или специальные крепления

Примеры использования

• Автоматический компенсатор реактивной мощности на заводе по производству пластмасс
• Щит управления вентиляционными установками в медицинском центре
• Комплексная система PFC в пищевой линии с частотными преобразователями
• Обновление старой системы компенсации в цехе с большим количеством асинхронных двигателей

Практические советы

• Перед заменой проверьте напряжение сети - несоответствие 440 В может привести к перегрузке
• При групповом использовании нескольких конденсаторов 48,4 кВАр, 440 В, экологическое исполнение - рассчитывайте суммарную мощность и токи, чтобы не превысить допустимые значения для кабелей и контакторов
• После отключения питания дождитесь полного разряда - встроенный резистор разряжает за несколько минут, но при необходимости можно дополнительно отключить питание
• При хранении - избегайте воздействия прямого солнечного света и высокой влажности, даже если изделие ещё не установлено
• Для обслуживания используйте только сертифицированные инструменты - внутреннее давление в корпусе может изменяться при нагреве
