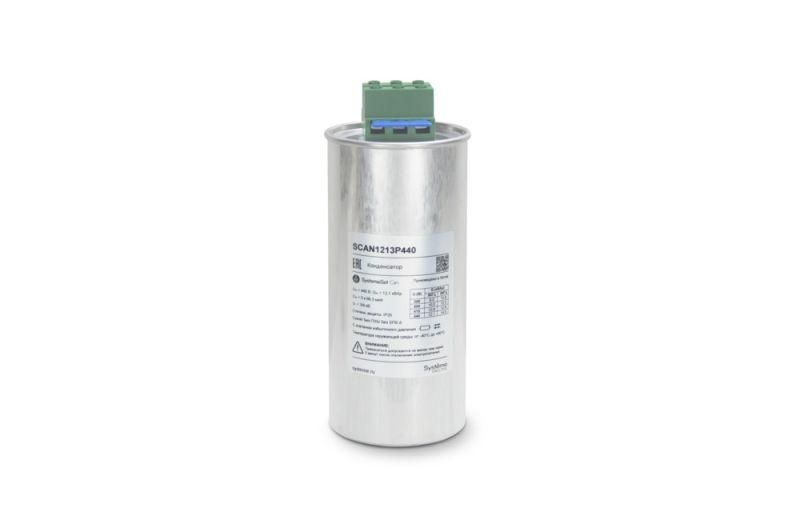

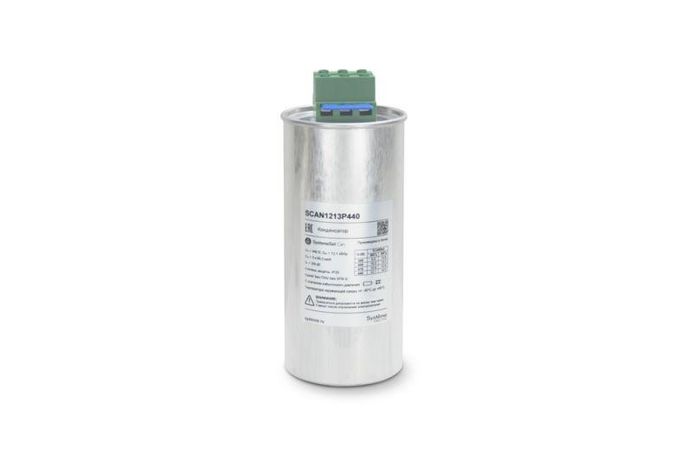

Конденсатор НН 12,1 кВАр, 440 В | SCAN1213P440 Systeme Electric APC

Конденсатор низковольтный 12,1 кВАр, 440 В от Systeme Electric - трёхфазный силовой конденсатор серии SystemeSet, предназначенный для компенсации реактивной мощности в сетях до 440 В. Артикул scan1213p440 обеспечивает надёжную работу в промышленных системах с высокими импульсными нагрузками.

Назначение и область применения

Конденсатор низковольтный 12,1 кВАр, 440 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Уменьшает потери энергии, снижает нагрузку на трансформаторы и кабели, улучшает качество электроэнергии. Подходит для установки в щитах автоматической компенсации реактивной мощности на предприятиях: цехах с частыми запусками двигателей, сварочных участках, конвейерах, насосных станциях и других объектах с индуктивной нагрузкой.

Технические характеристики

• Номинальная мощность: 12,1 кВАр
• Номинальное напряжение: 440 В переменного тока
• Ёмкость: 66,3 мкФ
• Диаметр корпуса: 95 мм
• Рабочий ток: длительно - до 2×номинального (2In), пусковой - до 400In
• Температурный режим: от -40 C до +60 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Гарантийный срок: 24 месяца
• Тип диэлектрика: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: биоразлагаемая сухая смола, без ПХБ и SF6
• Встроенная защита: предохранитель с мембраной сброса давления
• Разрядка: встроенный резистор в клеммном блоке

Совместимость и монтаж

Конденсатор низковольтный 12,1 кВАр, 440 В совместим со стандартными шинопроводами и контактными группами для компенсационных устройств. Монтаж выполняется на DIN-рейку или жестко фиксируется через крепёжные отверстия в основании. Диаметр 95 мм требует соответствующего зазора в шкафу - минимум 10–15 мм вокруг корпуса для теплоотвода. Клеммы рассчитаны на подключение медными проводниками сечением до 25 мм2. Перед подключением обязательно проверьте соответствие напряжения сети 440 В +-10%. После отключения питания конденсатор разряжается автоматически за несколько секунд благодаря встроенному резистору.

Безопасность и стандарты

Конденсатор соответствует требованиям IEC 60831-1 и IEC 60831-2. Конструкция исключает риск взрыва: при перегрузке срабатывает мембранный предохранитель, а внутреннее давление сбрасывается безопасно. Пропитка без ПХБ и SF6 делает изделие экологичным и безопасным при обслуживании. Отсутствие жидкости внутри исключает протечки даже при аварийных ситуациях.

Преимущества

• Высокая надёжность благодаря технологии самовосстановления диэлектрика - при пробое одна часть плёнки выгорает, остальная продолжает работать
• Устойчивость к кратковременным перегрузкам: допускает пусковые токи до 400In
• Металлический корпус эффективно отводит тепло, продлевая срок службы
• Экологичная пропитка - не содержит опасных веществ, безопасна при утилизации
• Интегрированные элементы безопасности (предохранитель и разрядный резистор) снижают необходимость внешних компонентов

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Запрещено применять вне диапазона температур -40…+60 C
• Не рекомендуется использовать в сетях с гармоническими искажениями выше 5% без дополнительных фильтров - возможен перегрев и преждевременный выход из строя
• Не подлежит ремонту - при отказе заменяется полностью

Примеры использования

• Автоматические компенсаторы мощности на заводах с большим количеством асинхронных двигателей
• Щиты управления конвейерными линиями в пищевой и химической промышленности
• Подстанции малой мощности, где требуется снижение платы за реактивную энергию
• Объекты с частыми пусками оборудования: лифты, компрессоры, насосы

Практические советы

• Перед установкой проверьте фактическое напряжение сети - превышение 440 В снизит срок службы
• Убедитесь, что вентиляция в шкафу достаточна: нагрев более 50 C ускоряет старение конденсатора
• При использовании нескольких конденсаторов низковольтный 12,1 кВАр, 440 В (scan1213p440) в одной группе - распределите их равномерно по фазам
• Проверяйте состояние клемм каждые 6–12 месяцев: окисление контактов вызывает перегрев
• При замене используйте аналогичный тип - не меняйте емкость или класс напряжения без перерасчёта системы
