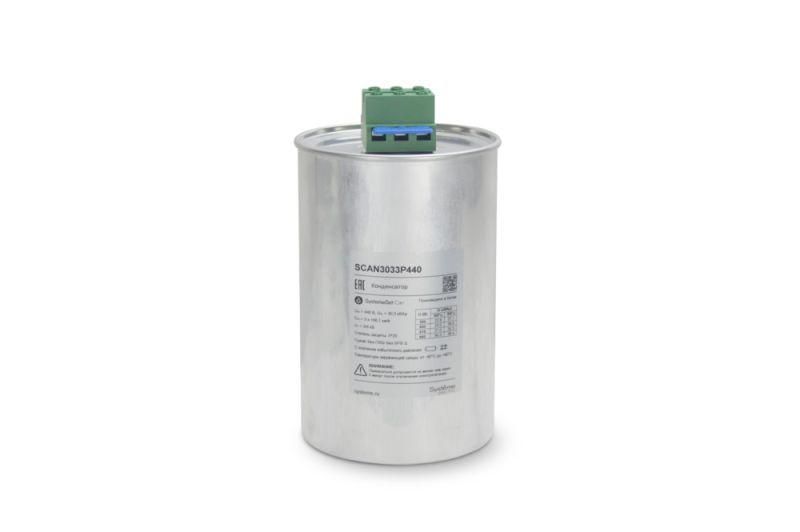

Конденсатор НН 30,3 кВАр, 440 В | SCAN3033P440 Systeme Electric APC

Конденсатор низковольтный 30,3 кВАр, 440 В от бренда Systeme Electric - это трёхфазный силовой конденсатор серии SystemeSet, предназначенный для компенсации реактивной мощности в сетях до 440 В. Артикул scan3033p440 обеспечивает надёжную работу в промышленных системах с высокими импульсными нагрузками.

Назначение и область применения

Конденсатор низковольтный 30,3 кВАр, 440 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Он снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественную электроэнергию. Подходит для установки в щитах автоматического управления мощностью, на предприятиях с большим количеством двигателей, сварочных аппаратов, конвейеров и других индуктивных нагрузок.

Технические характеристики

• Номинальная мощность: 30,3 кВАр
• Номинальное напряжение: 440 В
• Электрическая емкость: 166,1 мкФ
• Диаметр корпуса: 136 мм
• Рабочий температурный диапазон: от -40 C до +60 C
• Длительно допустимый ток: 2 × In (удвоенная номинальная величина)
• Максимальный пусковой ток: до 400 × In
• Степень защиты: IP20 (защита от доступа пальцами и крупными предметами, но не от пыли и воды)
• Гарантийный срок: 24 месяца

Внутри конденсатора находятся три однополярных элемента, соединённых в звезду. Диэлектрик - металлизированная полипропиленовая плёнка с функцией самовосстановления: при пробое участок пленки испаряется, и конденсатор продолжает работать без потери основных параметров.

Совместимость и монтаж

Конденсатор низковольтный 30,3 кВАр, 440 В имеет клеммный блок с разрядным резистором - он автоматически снимает остаточное напряжение после отключения питания. Монтаж выполняется на DIN-рейку или жестко фиксируется через крепёжные отверстия в корпусе. Учитывайте посадочный диаметр 136 мм при проектировании места установки. Конденсатор совместим с контроллерами компенсации реактивной мощности, работающими в режиме ступенчатого переключения. Для работы в условиях частых коммутаций рекомендуется использовать контакторы с ограничением переходных процессов.

Безопасность и стандарты

Конструкция включает предохранитель с мембраной избыточного давления - при аварийном перегреве или внутреннем замыкании происходит безопасное срабатывание и герметизация корпуса. Пропитка выполнена из биоразлагаемой смолы без ПХБ и SF6, что соответствует современным требованиям экологической безопасности. Соответствует международным нормам IEC 60831-1 и IEC 60831-2 для конденсаторов переменного тока.

Преимущества

• Высокая надёжность благодаря технологии самовосстановления диэлектрика
• Устойчивость к кратковременным перегрузкам (до 400In)
• Интегрированный разрядный резистор - исключает необходимость внешних компонентов
• Лёгкий вес и компактность за счёт алюминиевого корпуса
• Экологичный состав пропитки - безопасен для человека и окружающей среды

Ограничения применения

Конденсатор низковольтный 30,3 кВАр, 440 В не предназначен для эксплуатации в условиях повышенной запылённости, влажности или воздействия жидкостей - степень защиты IP20 не обеспечивает защиту от пыли и брызг. Не следует применять в цепях с гармоническими искажениями выше 5%, без предварительной установки дросселей. Также не рекомендуется использование в местах с постоянными механическими вибрациями без демпферных креплений.

Примеры использования

• Промышленные цеха с группой асинхронных двигателей (станки, насосы, компрессоры)
• Системы автоматизации конвейеров и линий роботизированной сборки
• Щитовые помещения на заводах, где требуется снижение потребляемой реактивной мощности
• Объекты с большими пусковыми токами - сварочные установки, лифты, эскалаторы

Практические советы

• Перед установкой проверьте соответствие напряжения сети 440 В +-10%. Превышение может сократить срок службы.
• Не устанавливайте рядом с источниками тепла - перегрев снижает эффективность и долговечность.
• При использовании нескольких конденсаторов scan3033p440 в одной системе - распределите их равномерно по фазам для минимизации дисбаланса.
• После отключения питания дождитесь полного разряда (обычно менее 1 минуты) перед обслуживанием - даже при наличии встроенного резистора возможны остаточные заряды.
• Замену проводите только на аналогичные модели - изменение емкости или напряжения может нарушить баланс всей системы компенсации.
