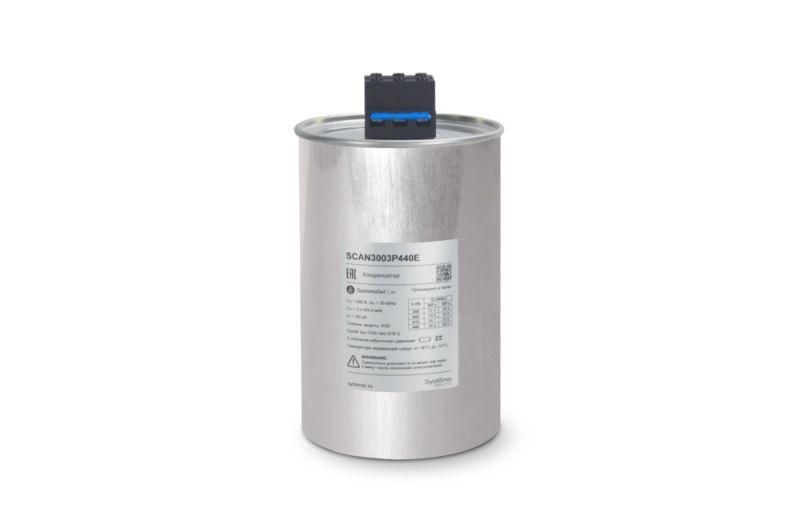

Конденсатор НН 30 кВАр, 440 В, эко исп. | SCAN3003P440E Systeme Electric APC

Конденсатор низковольтный 30 кВАр, 440 В, экологическое исполнение от Systeme Electric (артикул scan3003p440e) предназначен для компенсации реактивной мощности в трёхфазных сетях до 440 В. Его экологичная конструкция и надёжная защита делают его подходящим для промышленных объектов, где важна безопасность и долгий срок службы.

Назначение и область применения

Этот конденсатор применяется для повышения коэффициента мощности (cos φ) в системах электроснабжения, снижения потерь энергии и уменьшения нагрузки на трансформаторы и кабели. Подходит для установки в щитах автоматического управления мощностью, на производствах с высокими импульсными нагрузками - например, на сварочных станках, насосных станциях, конвейерах и вентиляционных системах. Экологическое исполнение позволяет использовать его в зонах с повышенными требованиями к безопасности и экологии - пищевой промышленности, медицинских учреждениях, объектах с чувствительным оборудованием.

Технические характеристики

• Номинальная мощность: 30 кВАр
• Рабочее напряжение: 440 В переменного тока
• Ёмкость: 164,4 мкФ
• Диаметр корпуса: 136 мм
• Температурный режим: от -40 C до +55 C
• Длительно допустимый ток: 1,5 × In (1,5 крат номинальному)
• Максимальный пусковой ток: до 400 × In
• Степень защиты: IP20 (защита от доступа пальцами и крупными предметами, но не от пыли и воды)
• Гарантийный срок: 24 месяца

Внутренняя конструкция состоит из трёх однофазных конденсаторов, соединённых в один корпус. Диэлектрик - металлизированная полипропиленовая плёнка с функцией самовосстановления: при пробое участок восстанавливается без выхода устройства из строя. Пропитка выполнена на основе биоразлагаемой смолы без ПХБ и SF6 - это исключает токсичные выбросы даже при аварийном перегреве.

Совместимость и монтаж

Конденсатор низковольтный 30 кВАр, 440 В, экологическое исполнение совместим с большинством стандартных устройств компенсации реактивной мощности, включая контроллеры и контакторы Systeme Electric и других производителей. Монтаж осуществляется на DIN-рейку или жестко через крепёжные отверстия в основании корпуса. Клеммы рассчитаны на подключение медными шинами или кабелями сечением до 25 мм2. Обязательно соблюдайте посадочный диаметр 136 мм - он определяет расстояние между соседними элементами в сборке. Учитывайте, что IP20 не обеспечивает защиту от пыли и влаги - установка возможна только внутри закрытых щитов.

Безопасность и стандарты

Конденсатор соответствует требованиям IEC 60831-1 и IEC 60831-2. Встроенная система безопасности включает предохранитель с мембраной избыточного давления - при внутреннем замыкании мембрана разрывается, отводя продукты горения вне корпуса, предотвращая взрыв. Разрядный резистор в клеммном блоке гарантирует, что после отключения питания напряжение на выводах спадёт ниже 50 В за менее чем 3 минуты - это требование норм безопасности для обслуживания оборудования.

Преимущества

• Высокая надёжность благодаря технологии самовосстановления диэлектрика - увеличивает срок службы и снижает частоту отказов.
• Экологически безопасная пропитка - не содержит запрещённых веществ, подходит для объектов с жёсткими экологическими регламентами.
• Устойчивость к перегрузкам: способен работать при токе до 1,5×In и выдерживать кратковременные импульсы до 400×In.
• Алюминиевый корпус эффективно отводит тепло - снижает риск перегрева при длительной работе.
• Интегрированный разрядный резистор и предохранитель - минимизируют необходимость внешних компонентов безопасности.

Ограничения применения

Не предназначены для открытой установки - IP20 не защищает от пыли, влаги и агрессивных сред. Не рекомендуется применять в помещениях с постоянной влажностью выше 90%, при наличии химических паров или масляных aerosol’ов. Конденсатор не работает в цепях постоянного тока. Температура окружающей среды должна находиться в диапазоне -40…+55 C - превышение этого порога снижает срок службы. Для работы в условиях частых включений/выключений (более 10 раз в час) требуется проверка совместимости с контактной аппаратурой.

Примеры использования

• Автоматические системы компенсации на заводах по производству стали и алюминия.
• Щитовые комнаты на пищевых комбинатах, где запрещено использование материалов с ПХБ.
• Объекты ЖКХ с большим количеством асинхронных двигателей - насосы, вентиляторы, лифты.
• Цеха с точечной сваркой - там, где возникают резкие скачки реактивной мощности.

Практические советы

• Перед установкой проверьте соответствие напряжения сети 440 В - превышение вызывает перегрев и выход из строя.
• При группировке нескольких конденсаторов низковольтный 30 кВАр, 440 В, экологическое исполнение оставляйте зазор не менее 50 мм между корпусами для лучшей вентиляции.
• Подключайте клеммы с усилием, указанным в документации - переусилие может повредить внутреннюю структуру.
• Проверяйте состояние разрядного резистора перед каждым техобслуживанием - его отказ может сделать работу с конденсатором опасной.
• Замену выполняйте только при отключенном питании и после полного разряда - используйте измерительный прибор для контроля остаточного напряжения.
