Конденсатор НН 15,1 кВАр, 440 В | SCAN1513P440 Systeme Electric APC

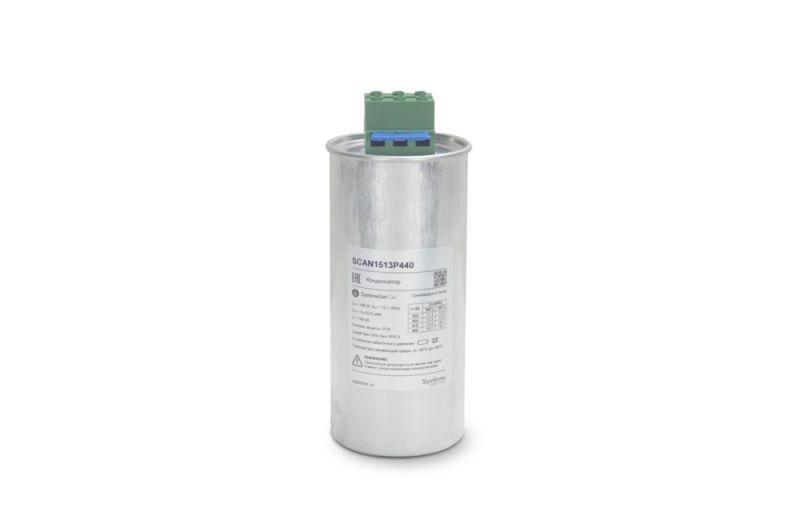

Конденсатор низковольтный 15,1 кВАр, 440 В от Systeme Electric (арт. scan1513p440) - трёхфазный силовой конденсатор для компенсации реактивной мощности в сетях до 440 В. Подходит для установки в щитах автоматической компенсации на промышленных объектах.

Назначение и область применения

Конденсатор низковольтный 15,1 кВАр, 440 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Это снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественную электроэнергию. Устанавливается в компенсационных устройствах на заводах, в цехах, на насосных станциях, в системах вентиляции и других объектах с индуктивными нагрузками - двигателями, трансформаторами, сварочным оборудованием.

Технические характеристики

• Номинальная мощность: 15,1 кВАр
• Номинальное напряжение: 440 В переменного тока
• Тип: трёхфазный, собран из трёх однофазных элементов
• Диэлектрик: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: сухая биоразлагаемая смола, без ПХБ и SF6
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочая температура: от –40 C до +60 C
• Длительно допустимый ток: 2×IN (в два раза выше номинального)
• Максимальный импульсный ток: 400×IN
• Габарит: Ø95 мм
• Встроенные элементы: предохранитель с мембраной сброса давления, разрядный резистор, клеммный блок

Совместимость и монтаж

Конденсатор низковольтный 15,1 кВАр, 440 В совместим со стандартными контактными аппаратами и регуляторами мощности системы SystemeSet. Монтаж выполняется на DIN-рейку или жестко фиксируется в корпусе компенсационного шкафа. Клеммы рассчитаны на подключение медными проводниками сечением до 25 мм2. Обязательно соблюдайте полярность подключения - L1, L2, L3. Перед первым включением проверьте наличие напряжения на входе и отсутствие замыканий. Разрядный резистор обеспечивает безопасное спадание напряжения после отключения - время разряда менее 1 минуты при номинальном напряжении.

Безопасность и стандарты

Конденсатор соответствует требованиям IEC 60831-1 и IEC 60831-2. Предохранитель с мембраной срабатывает при перегрузках или внутренних пробоях, предотвращая взрыв корпуса. Биоразлагаемая пропитка исключает риск загрязнения окружающей среды при аварийном выходе из строя. Конструкция не содержит опасных веществ - ПХБ и SF6. Применение в помещениях с нормальной влажностью и отсутствием агрессивных газов.

Преимущества

• Самовосстанавливающаяся плёнка продлевает срок службы - при локальных пробоях участок диэлектрика изолируется, а остальная часть остаётся работоспособной
• Алюминиевый корпус эффективно отводит тепло, что увеличивает надёжность при высоких нагрузках
• Встроенная система безопасности (предохранитель + разрядный резистор) исключает необходимость внешней защиты
• Экологичная пропитка - соответствие современным требованиям ESG и RoHS
• Высокая перегрузочная способность (2×IN длительно, 400×IN кратковременно) - устойчив к скачкам тока

Ограничения применения

• Не предназначена для открытых площадок - IP20 не защищает от пыли и влаги
• Запрещено применение в средах с повышенной концентрацией масла, химических паров или солевых осадков
• Не рекомендуется использовать при частоте сети выше 60 Гц
• Требуется принудительное охлаждение при постоянной работе при температуре выше 50 C
• Не подлежит ремонту - при отказе заменяется полностью

Примеры использования

• Автоматический компенсатор мощности на металлургическом комбинате
• Щит управления конвейерной линией с несколькими асинхронными двигателями
• Узел компенсации в распределительном пункте пищевого производства
• Подключение к частотному преобразователю для подавления гармоник (в сочетании с дросселем)

Практические советы

• Перед установкой проверьте фактическое напряжение сети - превышение 440 В сокращает срок службы
• Используйте термостаты или датчики температуры при установке в закрытых шкафах - перегрев является основной причиной отказа
• При групповом использовании нескольких конденсаторов 15,1 кВАр, 440 В от Systeme Electric убедитесь, что суммарная мощность не превышает допустимые значения для контакторов и кабелей
• Обеспечьте свободную циркуляцию воздуха вокруг корпуса - плотная упаковка вызывает нагрев
• При замене старого конденсатора - обязательно проверьте состояние разрядных резисторов в соседних модулях
