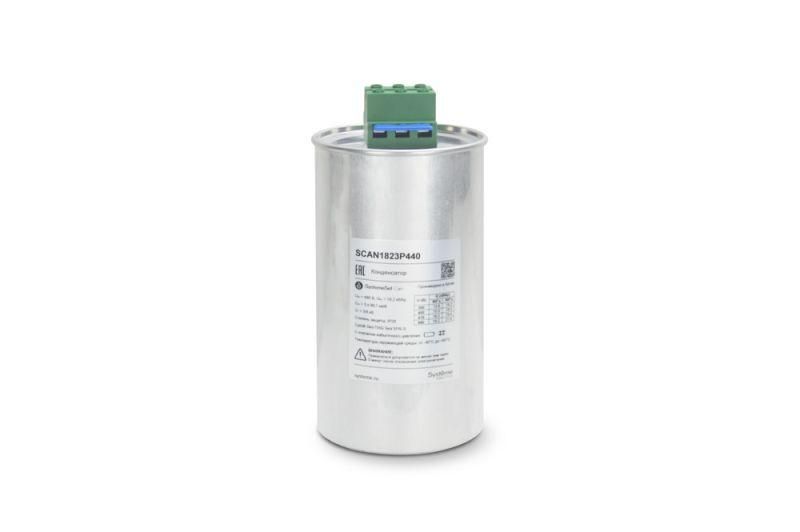

Конденсатор НН 18,2 кВАр, 440 В | SCAN1823P440 Systeme Electric APC

Конденсатор низковольтный 18,2 кВАр, 440 В от Systeme Electric - трёхфазный силовой конденсатор серии SystemeSet типа Can, предназначенный для компенсации реактивной мощности в сетях до 440 В. Артикул scan1823p440 обеспечивает надёжную работу в промышленных системах с высокими импульсными нагрузками.

Назначение и область применения

Конденсатор низковольтный 18,2 кВАр, 440 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Это снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественную электроэнергию. Подходит для установки в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, в системах освещения и HVAC.

Технические характеристики

• Номинальная мощность: 18,2 кВАр
• Номинальное напряжение: 440 В переменного тока
• Тип: трёхфазный, собран из трёх однофазных элементов
• Диэлектрик: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: сухая биоразлагаемая смола, без ПХБ и SF6
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Рабочая температура: от –40 C до +60 C
• Длительно допустимый ток: 2×Iн (два кратных номинальных значения)
• Максимальный пусковой ток: 400×Iн
• Габариты: Ø116 мм
• Встроенные элементы: предохранитель с мембраной сброса давления, разрядный резистор, клеммный блок

Совместимость и монтаж

Конденсатор низковольтный 18,2 кВАр, 440 В совместим со всеми стандартными контактными аппаратами и регуляторами реактивной мощности, работающими в сети 440 В. Монтаж выполняется на DIN-рейку или жестко фиксируется через крепёжные отверстия в корпусе. Клеммы рассчитаны на подключение медных проводников сечением до 25 мм2. Перед подключением обязательно проверьте соответствие напряжения сети и наличие автоматического отключения при перегрузке. Убедитесь, что посадочный диаметр 116 мм соответствует месту установки.

Безопасность и стандарты

Конденсатор соответствует требованиям безопасности IEC 60831-1 и IEC 60831-2. Предохранитель с мембраной срабатывает при внутреннем замыкании, предотвращая взрыв корпуса. Разрядный резистор гарантирует безопасное спадание напряжения до менее чем 75 В за 3 минуты после отключения питания. Применяемые материалы не содержат опасных веществ - ПХБ и SF6 исключены из состава.

Преимущества

• Самовосстанавливающаяся плёнка продлевает срок службы при локальных пробоях - конденсатор продолжает работать даже после частичного отказа одного участка.
• Алюминиевый корпус эффективно отводит тепло, позволяя работать при повышенных температурах окружающей среды.
• Биоразлагаемая пропитка снижает экологический след и соответствует современным нормам ESG.
• Высокая перегрузочная способность (до 400 In) обеспечивает устойчивость к кратковременным скачкам тока.
• Интегрированные защитные элементы (предохранитель и разрядник) устраняют необходимость внешних устройств.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность.
• Запрещено использовать вне диапазона температур –40…+60 C - риск выхода из строя при экстремальных условиях.
• Не рекомендуется для установки в закрытых ящиках без принудительной вентиляции при постоянной работе на пределе мощности.
• Не подходит для сетей выше 440 В - превышение напряжения вызовёт немедленный пробой.

Примеры использования

• Компенсация реактивной мощности на цехе с большим количеством асинхронных двигателей.
• Установка в распределительном пункте завода для снижения потребляемой активной мощности от сети.
• Подключение в системе управления освещением с использованием частотных преобразователей.
• Работа в паре с автоматическим регулятором cos φ для динамической корректировки мощности.

Практические советы

• Перед установкой проверьте уровень гармоник в сети - высокие гармоники (более 5%) могут сократить срок службы конденсатора.
• Обязательно используйте предварительный разряд перед обслуживанием - даже после отключения напряжение может сохраняться несколько минут.
• При групповой установке нескольких конденсаторов scan1823p440 соблюдайте минимальный зазор между корпусами - не менее 50 мм для лучшего охлаждения.
• Для долгой работы контролируйте температуру внутри щита - оптимально не более +40 C.
• При замене старого конденсатора сверьте номиналы: мощность, напряжение и габариты - особенно важно соответствие Ø116 мм.
