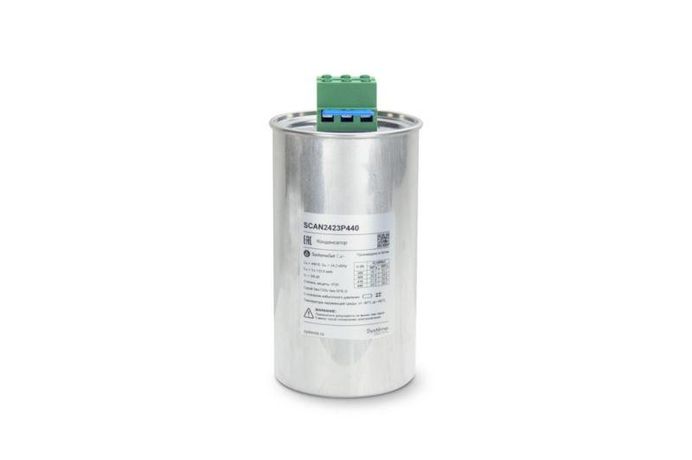

Конденсатор НН 24,2 кВАр, 440 В | SCAN2423P440 Systeme Electric APC

Конденсатор низковольтный 24,2 кВАр 440 В от бренда Systeme Electric (артикул scan2423p440) - трёхфазный силовой конденсатор для компенсации реактивной мощности в сетях до 440 В. Подходит для установки в щитах автоматической компенсации на промышленных объектах.

Назначение и область применения

Конденсатор низковольтный 24,2 кВАр 440 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Уменьшает потери энергии, снижает нагрузку на трансформаторы и кабели, улучшает качество электроэнергии. Часто используется в системах автоматического управления реактивной мощностью на заводах, в цехах с большим количеством асинхронных двигателей, насосных станциях, конвейерах и сварочном оборудовании.

Технические характеристики

• Номинальная мощность: 24,2 кВАр
• Номинальное напряжение: 440 В
• Ёмкость: 132,6 мкФ
• Диаметр корпуса: 116 мм
• Рабочий ток: длительно - до 2×Iн, пиковый - до 400×Iн
• Температурный диапазон: от -40 C до +60 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Гарантийный срок: 24 месяца
• Тип диэлектрика: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: биоразлагаемая сухая смола, без ПХБ и SF6
• Встроенная защита: предохранитель с мембраной сброса давления
• Разрядка: встроенный разрядный резистор

Совместимость и монтаж

Конденсатор низковольтный 24,2 кВАр 440 В имеет клеммный блок для подключения трёх фаз. Монтаж выполняется на DIN-рейку или жестко на стенку щита с учётом свободного пространства вокруг корпуса для теплоотвода. Диаметр 116 мм требует соответствующего места в распределительном шкафу. Клеммы рассчитаны на медные провода сечением до 25 мм2. Перед подключением обязательно проверьте соответствие напряжения сети 440 В - применение выше допустимого уровня вызывает выход из строя.

Безопасность и стандарты

Конденсатор соответствует требованиям безопасности для оборудования низковольтных систем. Применяемые материалы - без вредных веществ (ПХБ, SF6), что обеспечивает безопасную работу и экологическую совместимость. Предохранитель с мембраной защищает от перегрузок и внутренних замыканий, предотвращая взрыв корпуса. Разрядный резистор гарантирует быстрое снятие остаточного напряжения после отключения - важное условие для обслуживания.

Преимущества

• Высокая надёжность благодаря технологии самовосстановления диэлектрика - при пробое участок плёнки изолируется, устройство продолжает работать
• Устойчивость к высоким импульсным токам - способен выдерживать пусковые токи до 400×Iн
• Экологически безопасная пропитка - не содержит запрещённых химических соединений
• Металлический корпус эффективно отводит тепло, продлевая срок службы
• Интегрированные элементы защиты (предохранитель, разрядник) исключают необходимость внешней коммутационной аппаратуры

Ограничения применения

• Не предназначена для работы во влажной среде - степень защиты IP20 не позволяет использовать в помещениях с повышенной влажностью или на улице
• Запрещено подключение к источникам с частотой выше 50/60 Гц - возможен перегрев и отказ
• Не рекомендуется для установки рядом с источниками сильных электромагнитных помех без дополнительного экранирования
• Требуется принудительное охлаждение при постоянной работе при температуре выше 50 C

Примеры использования

• Автоматические системы компенсации реактивной мощности на металлургических предприятиях
• Щиты питания промышленных насосов и вентиляторов
• Линии с большим числом сварочных аппаратов
• Цеховые распределительные пункты с асинхронными двигателями мощностью более 15 кВт

Практические советы

• Перед установкой проверьте фактическое напряжение сети - превышение 440 В даже на 10 % значительно сокращает срок службы
• Обеспечьте зазор минимум 50 мм между корпусом и другими элементами для лучшей вентиляции
• При групповом использовании нескольких конденсаторов 24,2 кВАр 440 В следите за равномерностью нагрева - используйте термостаты или датчики температуры
• При замене старых конденсаторов убедитесь, что новый имеет тот же тип подключения и класс точности
• Проверяйте состояние разрядного резистора мультиметром перед каждым техобслуживанием - его отказ увеличивает риск поражения током
