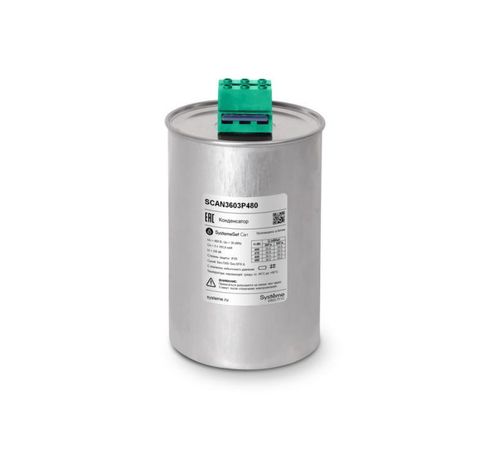

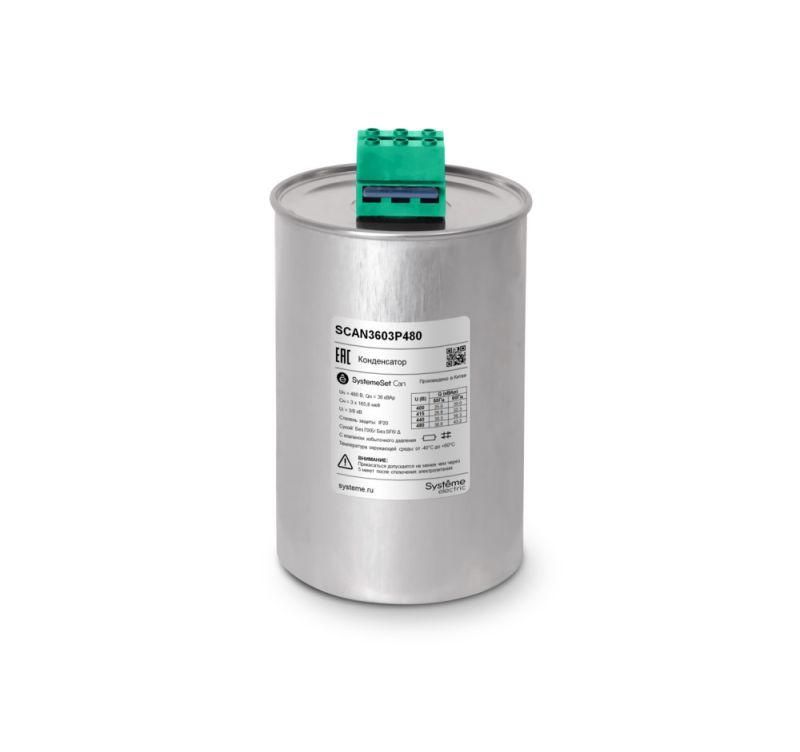

Конденсатор НН 36 кВАр, 480 В | SCAN3603P480 Systeme Electric APC

Конденсатор низковольтный 36 кВАр 480 В от бренда Systeme Electric (арт. scan3603p480) - трёхфазный силовой конденсатор для компенсации реактивной мощности в сетях до 480 В. Подходит для установки в щитах автоматического управления мощностью на промышленных объектах.

Назначение и область применения

Конденсатор низковольтный 36 кВАр 480 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Это снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественную электроэнергию. Устанавливается в компенсационных устройствах на заводах, в цехах, на насосных станциях, в системах вентиляции и других объектах с индуктивными нагрузками - двигателями, сварочными аппаратами, трансформаторами.

Технические характеристики

• Номинальная мощность: 36 кВАр
• Рабочее напряжение: 480 В переменного тока
• Электрическая емкость: 165,8 мкФ
• Диаметр корпуса: 136 мм
• Максимальный допустимый ток: 2 × Iн (длительный режим)
• Пиковый пусковой ток: до 400 × Iн
• Рабочий температурный диапазон: от –40 C до +60 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Гарантийный срок: 24 месяца

Внутри конденсатора находятся три однополярных элемента, соединённых звездой. Диэлектрик - металлизированная полипропиленовая плёнка с функцией самовосстановления: при пробое участок пленки испаряется, и конденсатор продолжает работать без потери основных параметров. Пропитка - биоразлагаемая сухая смола, без ПХБ и SF6, что делает устройство экологичным.

Совместимость и монтаж

Конденсатор низковольтный 36 кВАр 480 В имеет клеммный блок с разрядным резистором - после отключения он безопасно разряжается за несколько секунд. Монтаж выполняется на DIN-рейку или жестко фиксируется через крепёжные отверстия в корпусе. Для подключения используются медные шины или кабели сечением не менее 16 мм2. Обязательно соблюдайте полярность фаз L1–L2–L3. Габариты (Ø136 мм) требуют свободного места вокруг корпуса - минимум 50 мм с каждой стороны для теплоотвода. Не устанавливайте рядом с источниками тепла выше +60 C.

Безопасность и стандарты

Конденсатор соответствует требованиям международных норм IEC 60831-1 и IEC 60831-2. Встроенная система безопасности включает предохранитель с мембраной избыточного давления - при аварийном перегреве или внутреннем замыкании происходит герметичное открытие корпуса, исключающее взрыв. Разрядный резистор обеспечивает быстрое снижение остаточного напряжения до безопасного уровня (<50 В) за время ≤3 минут после отключения питания.

Преимущества

• Высокая надёжность благодаря технологии самовосстановления диэлектрика
• Устойчивость к импульсным перегрузкам (до 400In)
• Экологически безопасная пропитка без токсичных веществ
• Интегрированный разрядный резистор - не требуется внешнее оборудование
• Алюминиевый корпус эффективно рассеивает тепло, продлевая срок службы

Ограничения применения

Не предназначена для работы в условиях повышенной запылённости, влажности или агрессивной среды - степень защиты IP20 не обеспечивает защиту от пыли и брызг. Не рекомендуется использовать вне закрытых распределительных щитов. Конденсатор низковольтный 36 кВАр 480 В не совместим с частотными преобразователями без дополнительных фильтров - высокочастотные гармоники вызывают перегрев и преждевременный выход из строя. Также не следует применять при напряжении выше 528 В - возможен пробой диэлектрика.

Примеры использования

• Автоматические системы компенсации на металлургических предприятиях
• Щиты управления конвейерными линиями с несколькими асинхронными двигателями
• Центры обработки данных с большим количеством ИБП и серверных стойках
• Производственные линии с точечной сваркой и индукционными нагревателями

Практические советы

• Перед установкой проверьте фактическое напряжение сети - превышение 480 В даже на 10 % сокращает срок службы.
• Обеспечьте принудительную вентиляцию в щите, если температура внутри превышает +40 C.
• При группировке нескольких конденсаторов низковольтных 36 кВАр 480 В соблюдайте минимальный интервал 100 мм между корпусами для равномерного охлаждения.
• Заменяйте конденсаторы в комплексе - старые элементы имеют меньшую ёмкость и нарушают баланс всей системы.
• Проверяйте состояние разрядного резистора мультиметром перед обслуживанием - если сопротивление бесконечно, резистор вышел из строя.
