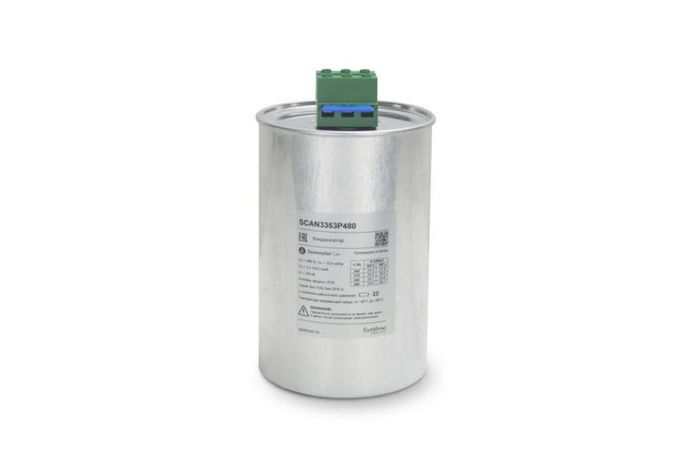

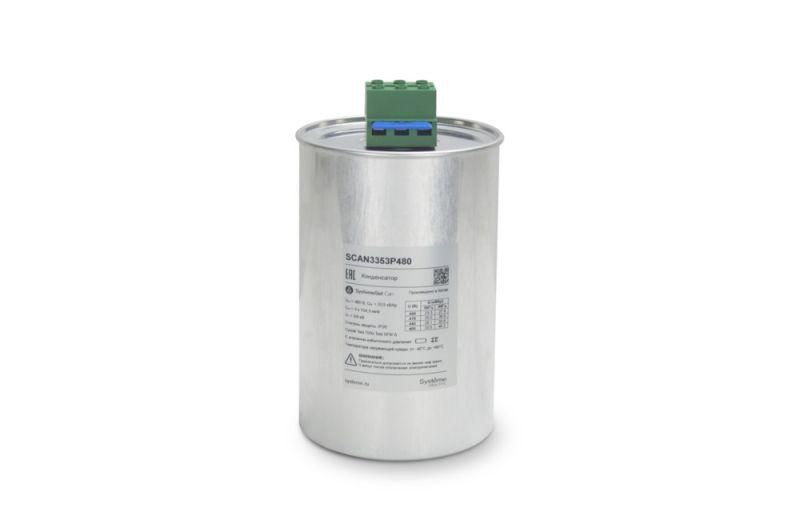

Конденсатор НН 33,5 кВАр, 480 В | SCAN3353P480 Systeme Electric APC

Конденсатор низковольтный 33,5 кВАр, 480 В от Systeme Electric - трёхфазный силовой конденсатор серии SystemeSet типа Can, предназначенный для повышения коэффициента мощности в сетях переменного тока до 480 В. Артикул scan3353p480 обеспечивает надёжную компенсацию реактивной нагрузки на промышленном оборудовании.

Назначение и область применения

Конденсатор низковольтный 33,5 кВАр, 480 В применяется для компенсации реактивной мощности в трёхфазных электросетях. Его используют для снижения потерь энергии, уменьшения нагрузки на трансформаторы и кабели, а также для соответствия требованиям энергонадзора по коэффициенту мощности cosφ ≥ 0.95. Подходит для установки в щитах автоматического управления мощностью, на предприятиях с высокими потребностями в электроэнергии - металлургических цехах, насосных станциях, конвейерах, сварочных линиях и других объектах с индуктивными нагрузками.

Технические характеристики

• Номинальная мощность: 33,5 кВАр
• Рабочее напряжение: 480 В (AC)
• Электроёмкость: 154,3 мкФ
• Диаметр корпуса: 136 мм
• Максимальный допустимый ток: 2 × Iн (долговременно), до 400 × Iн (кратковременно при запуске)
• Температурный режим работы: от -40 C до +60 C
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, но не от воды и пыли)
• Гарантийный срок: 24 месяца
• Тип диэлектрика: металлизированная полипропиленовая плёнка с эффектом самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: биоразлагаемая сухая смола, без ПХБ и SF₆
• Защита: внутренний предохранитель с мембраной сброса давления
• Разрядка: встроенный разрядный резистор в клеммном блоке

Совместимость и монтаж

Конденсатор низковольтный 33,5 кВАр, 480 В совместим со всеми стандартными системами автоматической компенсации реактивной мощности, работающими на напряжении 480 В. Монтаж выполняется на DIN-рейку или жестко фиксируется через кронштейны. Клеммы рассчитаны на подключение медными шинами или кабелями сечением до 25 мм2. Убедитесь, что посадочные места соответствуют диаметру 136 мм. Для безопасной замены обязательно отключите питание и дождитесь полной разрядки - благодаря встроеному резистору время разрядки составляет менее 3 минут после отключения питания.

Безопасность и стандарты

Изделие соответствует международным нормам безопасности для оборудования низкого напряжения. Применяемые материалы исключают использование опасных веществ - ПХБ и SF₆. Предохранитель с мембраной защищает от взрывного выхода из строя при перегрузках. Конструкция обеспечивает термическую стабильность даже при многократных импульсных нагрузках. Сертификаты производителя подтверждают соответствие требованиям IEC 60831-1 и EN 60831-1.

Преимущества

• Высокая плотность энергии - малые габариты при большой мощности компенсации
• Самовосстанавливающаяся плёнка продлевает жизнь конденсатора при микропробоях
• Устойчивость к перегрузкам: способен работать при удвоенной номинальной токовой нагрузке
• Экологичность: биоразлагаемая пропитка, отсутствие хладагентов и токсинов
• Автоматическая разрядка - минимизация риска поражения при обслуживании
• Жесткий алюминиевый корпус - хорошая теплоотдача и механическая прочность

Ограничения применения

• Не в условиях повышенной влажности, пыли или агрессивных средах - степень защиты IP20 не предусматривает герметизации
• Запрещено использовать вне диапазона температур (-40…+60 C): при более низких температурах снижается емкость, при более высоких - возрастает риск преждевременного отказа
• Не рекомендован для частых коммутаций выше 10–15 раз/час без согласования с контроллером системы компенсации
• Подключение возможно только в трехфазных сетях сбалансированной нагрузки; при значительной дисбалансировке требуется применение отдельных конденсаторов на каждую фазу

Примеры использования

• Щит АКМ на заводе по производству стали - компенсация реактивной мощности от дуговых печей
• Цех сборки автомобилей - снижение скачков тока от сварочных аппаратов
• Водоканал - управление мощностью насосных групп с асинхронными двигателями
• Логистический комплекс - оптимизация энергопотребления лифтов и эскалаторов

Практические советы

• Перед установкой проверьте фактическое напряжение сети - превышение 480 В снизит срок службы
• Обеспечьте достаточное воздушное охлаждение вокруг корпуса - расстояние до соседних элементов не менее 50 мм
• При использовании нескольких конденсаторов низковольтный 33,5 кВАр, 480 В в одной системе - используйте одинаковые модели и типы для равномерного распределения нагрузки
• Проверяйте состояние разрядного резистора мультиметром перед сервисом - он должен показывать сопротивление около 10–100 кОм
• При замене старого конденсатора - сравнивайте не только мощность, но и диаметр (136 мм) и расположение клемм
