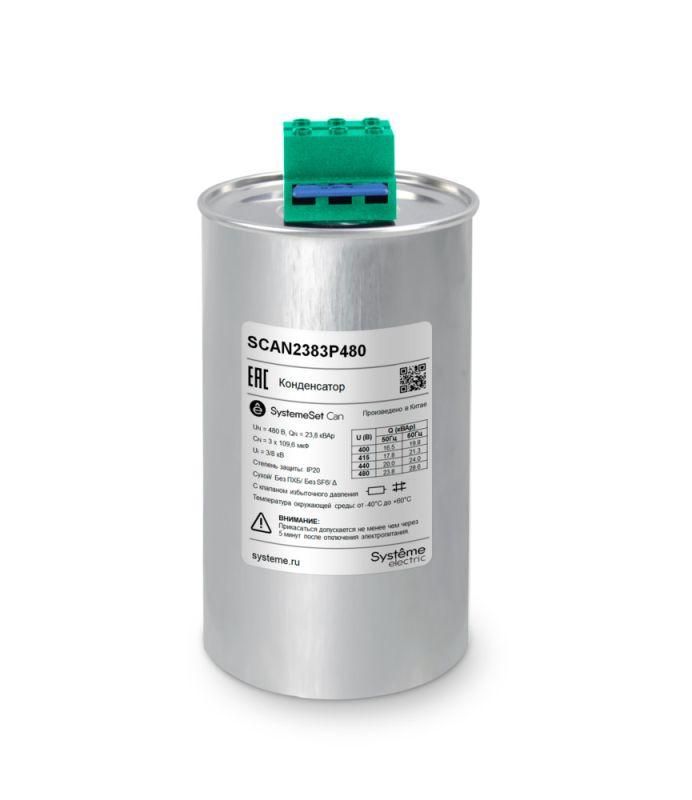

Конденсатор НН 23,8 кВАр, 480 В | SCAN2383P480 Systeme Electric APC

Конденсатор низковольтный 23,8 кВАр, 480 В от Systeme Electric - трёхфазный силовой конденсатор серии SystemeSet типа Can, предназначенный для компенсации реактивной мощности в сетях до 480 В. Артикул scan2383p480 обеспечивает надёжную работу в промышленных системах с высокими нагрузками.

Назначение и область применения

Конденсатор низковольтный 23,8 кВАр, 480 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Он снижает потери энергии, уменьшает токи в кабелях и позволяет избежать штрафов за некачественную электроэнергию. Подходит для установки в щитах автоматического управления мощностью на предприятиях: на насосных станциях, компрессорах, конвейерах, сварочных аппаратах и других устройствах с индуктивными нагрузками.

Технические характеристики

• Номинальная мощность: 23,8 кВАр
• Рабочее напряжение: 480 В переменного тока
• Ёмкость: 109,6 мкФ
• Диаметр корпуса: 116 мм
• Температурный режим: от -40 C до +60 C
• Длительно допустимый ток: 2×Iн (удвоенная номинальная нагрузка)
• Максимальный импульсный ток: до 400×Iн
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, но не от воды)
• Гарантийный срок: 24 месяца

Внутренняя конструкция состоит из трёх автономных однофазных элементов, соединённых в одном корпусе. Диэлектрик - металлизированная полипропиленовая плёнка с функцией самовосстановления: при пробое участок изоляции восстанавливается без выхода конденсатора из строя. Пропитка выполнена биоразлагаемой смолой без ПХБ и SF6 - безопасна для окружающей среды.

Совместимость и монтаж

Конденсатор низковольтный 23,8 кВАр, 480 В имеет клеммный блок с разрядным резистором - после отключения он самостоятельно разряжается до безопасного уровня. Монтаж выполняется на DIN-рейку или жестко фиксируется в щите с учётом посадочного диаметра 116 мм. Для подключения используются медные шины или кабели сечением, соответствующим току 2×Iн. Учитывайте свободное пространство вокруг корпуса - требуется вентиляция для отвода тепла. Не рекомендуется монтаж в замкнутых герметичных корпусах без принудительного охлаждения.

Безопасность и стандарты

Конденсатор включает встроенную защиту: предохранитель с мембраной избыточного давления, которая срабатывает при перегреве или внутреннем КЗ, предотвращая взрыв корпуса. Конструкция соответствует требованиям IEC 60831-1 и IEC 60831-2. Отсутствие ПХБ и SF6 делает изделие совместимым с экологическими нормами RoHS и REACH.

Преимущества

• Высокая надёжность благодаря технологии самовосстановления диэлектрика - продлевает срок службы даже при частых скачках напряжения.
• Устойчивость к перегрузкам: способен работать при удвоенном токе и кратковременных импульсах до 400×Iн.
• Экологичность: использование биоразлагаемой пропитки исключает токсичные вещества.
• Интегрированный разрядный резистор - снижает риск поражения при обслуживании.
• Алюминиевый корпус эффективно рассеивает тепло, что особенно важно при длительной работе в нагретых помещениях.

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP20 не защищает от воды и пыли.
• Не следует использовать в условиях постоянных колебаний напряжения выше 500 В - возможен выход из строя.
• Требуется обязательное наличие системы контроля качества сети: применение без регулятора мощности может вызвать перекомпенсацию и рост напряжения.
• Не рекомендован для установки рядом с источниками сильных ЭМИ без экранирования.

Примеры использования

• Промышленный цех с группой асинхронных двигателей - снижение потребляемого тока на 15–25 %.
• Сварочный комплекс - стабилизация напряжения при пуске оборудования.
• Воздушные компрессоры - улучшение коэффициента мощности перед входом в распределительный щит.
• Автоматические линии с частотниками - компенсация гармонических искажений при использовании в паре с дросселями.

Практические советы

• Перед установкой проверьте текущий cos φ - если он уже выше 0,95, установка этого конденсатора может привести к переёмкости.
• При замене старого конденсатора убедитесь, что новый имеет тот же тип подключения (звезда/треугольник) и аналогичный токовый класс.
• Обязательно используйте термореле или контроллер мощности - они предотвращают включение при низком напряжении или перегрузке.
• Проверяйте температуру корпуса каждые 6 месяцев - если она превышает 60 C, увеличьте зазоры между устройствами или добавьте вентиляцию.
• Артикул scan2383p480 совместим с большинством стандартных щитов SE и сторонних производителей - подтверждает соответствие по габаритам и клеммному расположению.
