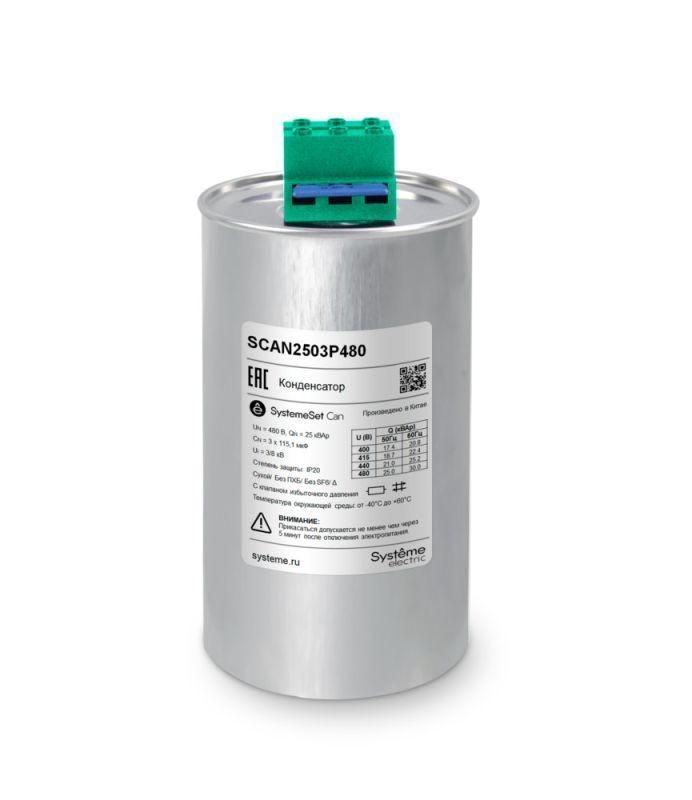

Конденсатор НН 25 кВАр, 480 В | SCAN2503P480 Systeme Electric APC

Конденсатор низковольтный 25 кВАр 480 В от бренда Systeme Electric (артикул scan2503p480) - это трёхфазный силовой конденсатор для компенсации реактивной мощности в сетях до 480 В. Он рассчитан на долговременную работу в промышленных условиях и подходит для установки в щитах автоматической компенсации.

Назначение и область применения

Конденсатор низковольтный 25 кВАр 480 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Это снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественный cos φ. Устройство подходит для промышленных объектов: цехов с большим количеством двигателей, сварочных аппаратов, конвейеров, насосных станций и систем освещения с высокой реактивной составляющей.

Технические характеристики

• Номинальная мощность: 25 кВАр
• Номинальное напряжение: 480 В переменного тока
• Тип: трёхфазный, собран из трёх однофазных элементов
• Диэлектрик: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: биоразлагаемая сухая смола, без ПХБ и SF6
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, не герметичен)
• Рабочая температура: от –40 C до +60 C
• Длительно допустимый ток: 2×In (два кратных номинальных значения)
• Максимальный пусковой ток: 400×In
• Габариты: Ø116 мм
• Встроенные элементы: предохранитель с мембраной сброса давления, разрядный резистор, клеммный блок

Совместимость и монтаж

Конденсатор низковольтный 25 кВАр 480 В совместим со стандартными щитами автоматической компенсации реактивной мощности. Монтаж выполняется на DIN-рейку или с помощью кронштейнов - корпус имеет фиксирующие точки. Подключение осуществляется через верхние клеммы, соответствующие L1, L2, L3 и N/PE. Обязательно проверьте соответствие напряжения сети 480 В и наличие достаточного воздушного зазора вокруг устройства. Клеммный блок обеспечивает безопасную коммутацию даже при частых переключениях.

Безопасность и стандарты

Конденсатор соответствует требованиям безопасности для оборудования низковольтных систем. Встроенная система защиты включает мембранный предохранитель - при аварийном перегреве или пробое он открывает канал для сброса внутреннего давления, предотвращая взрыв. Разрядный резистор гарантирует быстрое снижение остаточного напряжения до безопасного уровня после отключения. Пропитка без ПХБ и SF6 делает устройство экологически безопасным при утилизации.

Преимущества

• Самовосстанавливающаяся плёнка увеличивает срок службы - при локальных пробоях диэлектрик восстанавливается без замены конденсатора
• Алюминиевый корпус эффективно отводит тепло, что особенно важно при работе в режиме постоянных включений
• Высокая перегрузочная способность (до 400In) позволяет работать в сетях с импульсными нагрузками
• Экологичная пропитка исключает использование опасных химических веществ
• Интегрированные защитные элементы снижают необходимость внешних компонентов

Ограничения применения

Конденсатор низковольтный 25 кВАр 480 В не предназначен для работы в условиях повышенной запылённости, влажности или воздействия жидкостей - степень защиты IP20 не обеспечивает герметичность. Не используйте его вне закрытых распределительных щитов. Также не рекомендуется применять в сетях с гармоническими искажениями выше 5%, так как это может вызвать перегрев и преждевременный выход из строя. Для таких условий требуются фильтры или специализированные конденсаторы.

Примеры использования

• Автоматические системы компенсации на заводах с группой асинхронных двигателей
• Щиты управления на пищевых производствах с частотниками
• Объекты ЖКХ с большими нагрузками от лифтов и насосов
• Цеха с точечной сваркой и инверторными источниками питания

Практические советы

• Перед установкой проверьте фактическое напряжение сети - превышение 480 В снизит срок службы
• Убедитесь, что посадочные места в щите соответствуют диаметру 116 мм
• Не устанавливайте рядом с нагревательными элементами - рабочая температура не должна превышать +60 C
• При использовании в системах с частыми включениями/выключениями контролируйте количество операций в час - превышение может привести к тепловому старению
• После отключения дождитесь полного разряда (обычно менее 1 минуты благодаря встроенному резистору) перед обслуживанием
