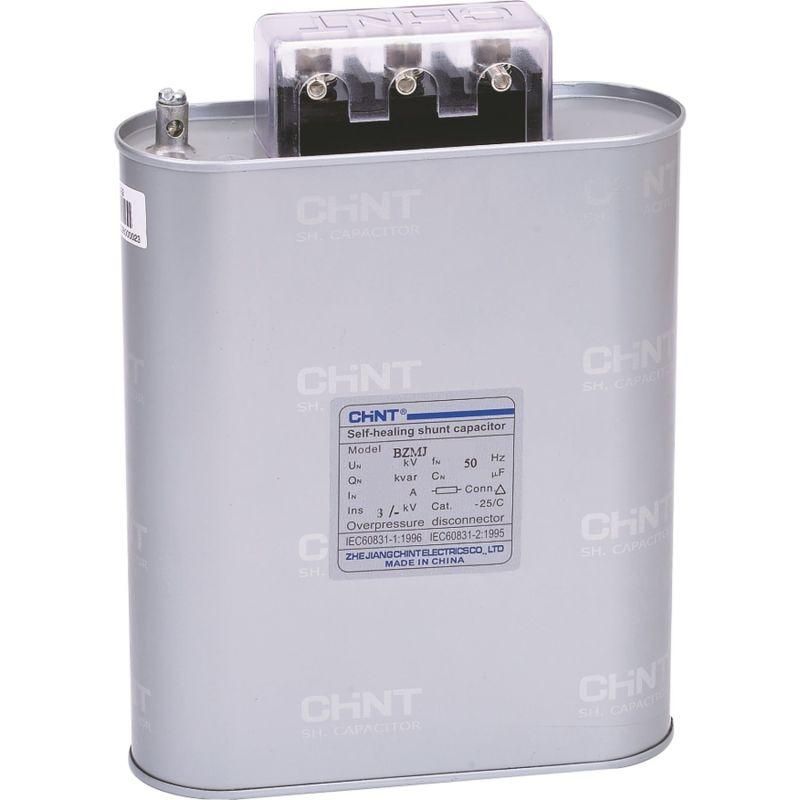

Конденсатор трехфазный BZMJ 0.45-3-3 АС450В, 3 кВАр | 516364 CHINT

Конденсатор трехфазный BZMJ 0.45-3-3 AC 450В, 3 кВАр от CHINT предназначен для компенсации реактивной мощности в трёхфазных сетях 450 В. Этот пусковой конденсатор применяется в системах автоматического регулирования коэффициента мощности, особенно там, где требуется быстрый отклик на изменения нагрузки.

Назначение и область применения

Конденсатор трехфазный BZMJ 0.45-3-3 AC 450В, 3 кВАр используется для повышения коэффициента мощности (cos φ) в трёхфазных электрических цепях переменного тока. Он снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за низкий cos φ от энергоснабжающих организаций. Применяется в промышленных установках: насосных станциях, компрессорах, вентиляторах, конвейерах и других устройствах с индуктивными нагрузками.

Технические характеристики

• Номинальное напряжение: 450 В переменного тока - рассчитан на работу в сетях до 450 В, не выше;
• Мощность: 3 кВАр - обеспечивает компенсацию реактивной мощности на уровне 3 киловар;
• Ёмкость: 47 мкФ - фиксированная ёмкость, соответствует заявленной мощности при частоте 50 Гц;
• Исполнение: пусковой конденсатор - оптимизирован для кратковременных импульсов и частых включений, не предназначен для постоянной работы в режиме непрерывной зарядки/разрядки;
• Тип корпуса: металлический, герметичный - защищён от внешних воздействий, подходит для установки в распределительных щитах.

Совместимость и монтаж

Конденсатор трехфазный BZMJ 0.45-3-3 AC 450В, 3 кВАр совместим с автоматическими системами управления мощностью, работающими на базе контакторов или тиристорных коммутаторов. Монтаж выполняется в соответствии с принципиальной схемой трёхфазной звезды или треугольника. Подключение осуществляется через клеммы, расположенные на верхней части корпуса. Убедитесь, что провода имеют достаточное сечение для тока 4–5 А (при 450 В и 3 кВАр). Крепление - на DIN-рейку или с помощью кронштейнов, предусмотренных конструкцией. Не допускается перегрев - требует свободного доступа воздуха вокруг корпуса.

Безопасность и стандарты

Конденсатор BZMJ 0.45-3-3 соответствует требованиям международного стандарта IEC 60831-1 для конденсаторов силовой электроустановки. Обладает внутренним предохранителем, который отключает элемент при пробое, предотвращая взрыв и возгорание. Корпус выполнен из самозатухающего материала, устойчив к механическим повреждениям и коррозии.

Преимущества

• Высокая надёжность благодаря многослойной метализации и заполнению маслом - срок службы до 10 лет при соблюдении условий эксплуатации;
• Стабильная ёмкость даже при колебаниях температуры и напряжения;
• Низкая потеря активной мощности (tg δ ≤ 0,0015) - эффективная компенсация без лишнего нагрева;
• Подходит для частого включения/выключения - идеален для автоматических систем компенсации.

Ограничения применения

• Не использовать в сетях с напряжением выше 450 В - риск пробоя;
• Запрещено применять в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Не рекомендован для длительной работы без системы автоматического отключения - возможен перегрев при отсутствии контроля;
• Не подходит для высоких гармоник (>5%) - требуется предварительная фильтрация сети;
• Работает только в трёхфазных системах - не заменяет однофазные аналоги.

Примеры использования

• Автоматический компенсатор мощности на заводе с группой асинхронных двигателей;
• Щитовая установка на насосной станции для снижения потребления реактивной мощности;
• Энергоэффективная модернизация старого оборудования с низким cos φ;
• Участки с большим числом сварочных аппаратов и инверторов, создающих скачки реактивной нагрузки.

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - превышение 450 В недопустимо;
• Обязательно используйте предохранители на входе каждой фазы - они должны быть рассчитаны на 6–8 А;
• При монтаже в закрытых щитах обеспечьте вентиляцию - температура окружающей среды не должна превышать +40 C;
• Проверяйте состояние конденсатора каждые 6 месяцев: наличие вздутия корпуса, следов утечки масла или запаха - сигнал к замене;
• При замене - выбирайте тот же тип (BZMJ) и класс точности - отличия в ёмкости могут нарушить баланс трёхфазной системы.
