Коньковый держатель болтовой для прутка Ø 5-10 мм H80 | KDB-H80-D5-10 КМ-профиль MA0086

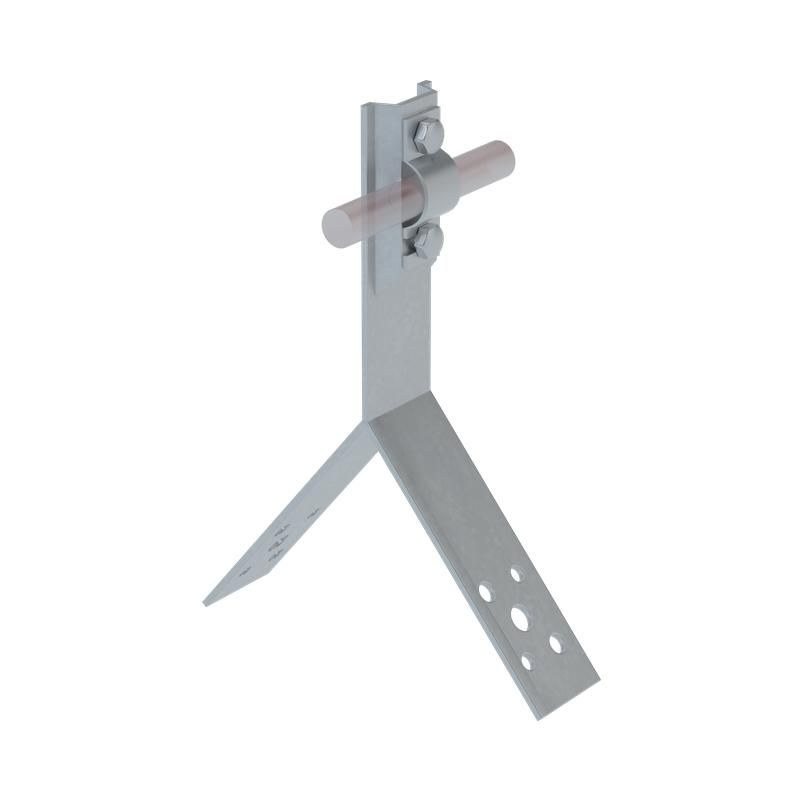

Держатель болтовой коньковый для прутка 5–10 мм H80 мм КМ-профиль KDB-H80-D5-10 предназначен для надёжного крепления заземляющих и молниеотводящих прутков на коньках крыш. Этот компонент системы молниезащиты AURAFORT® обеспечивает механическую фиксацию и электрический контакт между проводником и конструкцией крыши.

Назначение и область применения

Держатель болтовой коньковый для прутка 5–10 мм H80 мм КМ-профиль KDB-H80-D5-10 используется исключительно для установки на вершине кровли - вдоль конька. Он служит для закрепления медного или стального заземляющего/молниеприёмного прутка диаметром 5–10 мм. Применяется в системах молниезащиты и заземления зданий жилых, промышленных и общественных объектов. Подходит для плоских и скатных крыш с металлическими, черепичными или другими типами покрытий, где требуется прямое крепление к балкам или стропилам через сверление.

Технические характеристики

• Диаметр проводника: 5–10 мм - позволяет фиксировать круглые прутки стандартных размеров для молниезащиты;
• Монтажная высота: 80 мм - расстояние от поверхности крыши до центральной оси прутка; обеспечивает достаточную воздушную прослойку и удобство сборки;
• Тип монтажа: винтовой - крепится саморезами или болтами через отверстия в основании;
• Материал: оцинкованная сталь - защищена от коррозии электрохимическим методом, повышает срок службы в условиях сухого воздуха;
• Фиксация проводника: два болта M5×12 - обеспечивают плотный контакт и удерживают пруток без деформаций.

Совместимость и монтаж

Держатель совместим с любыми прутками диаметром 5–10 мм, используемыми в системах молниезащиты по ГОСТ 34347. Для монтажа необходимо:

• Засверлить отверстия в стропильной системе или обрешётке под крепёж (диаметр отверстий зависит от выбранного крепежа);
• Установить держатель так, чтобы он располагался точно по коньку, параллельно направлению кровли;
• Закрутить крепёж равномерно, не перегружая материал крыши;
• Затянуть болты M5×12, фиксирующие пруток - усилие должно быть достаточно для контакта, но не вызывать сплющивание металла.

Не рекомендуется использовать этот держатель для крепления гибких тросов - только для жестких прутков.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ, что допускает применение в помещениях и на открытых площадках с сухим и умеренно-agрессивным климатом. Соответствует нормам молниезащиты по ГОСТ 34347. Оцинкование обеспечивает антикоррозийную защиту, однако не заменяет необходимость проверки состояния покрытия после длительной эксплуатации.

Преимущества

• Равномерное распределение нагрузки благодаря двум точкам крепления прутка - снижает риск деформации;
• Высокая прочность материала - выдерживает ветровые и снежные нагрузки;
• Электрохимическое оцинкование - долговечнее горячего цинкования в условиях сухих регионов;
• Чёткая ориентация по коньку - упрощает трассировку проводника и минимизирует изгибы.

Ограничения применения

• Не предназначены для влажных, соляных или химически активных сред - например, возле морского побережья или промзон с агрессивными выбросами;
• Не для крепления на мягких кровлях (битум, рубероид) без жёсткой обрешётки - возможна деформация;
• Не подходит для прутков меньшего диаметра (менее 5 мм) - будет люфт, и контакт будет нестабильным;
• Не следует использовать в качестве единственного крепления на длинных участках - требуются дополнительные точки крепления каждые 1–1,5 метра.

Примеры использования

• Крепление молниеприёмника на коньке частного дома с металлочерепицей;
• Фиксация заземляющего прутка вдоль конька промышленного ангара с профлистом;
• Обустройство внешней системы молниезащиты на административном здании с двускатной крышей.

Практические советы

• Перед монтажом проверьте, что пруток имеет однородный диаметр - особенно важно на стыках и переходах;
• При использовании в холодном климате следите за образованием налёта снега - он может давить на пруток и увеличивать нагрузку на держатель;
• После монтажа обязательно проведите контроль сопротивления контакта между прутком и держателем - желательно менее 0,1 Ом;
• При необходимости удлинения прутка - используйте только сварку или специальные муфты, не просто скручивайте;
• Проверяйте состояние оцинковки ежегодно - при появлении белого налёта (белой ржавчины) протирайте сухой щёткой, не вскрывайте покрытие.
