Коньковый регулируемый зажим увелич.размера | ND2203 DKC ДКС

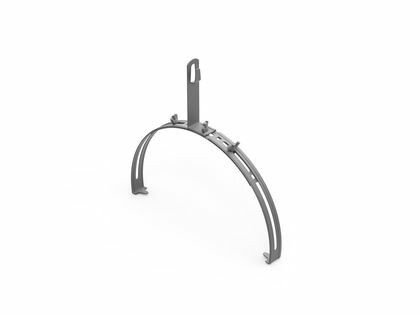

Зажим коньковый регулируемый увеличенного размера DKC (арт. nd2203) предназначен для надёжного крепления молниеприёмной сети на коньках крыш из металлических прутков или полос. Продукт серий Jupiter от бренда DKC сочетает прочную конструкцию и простую установку.

Назначение и область применения

Зажим коньковый регулируемый увеличенного размера DKC используется для фиксации молниеприёмной системы на круглых коньках кровель. Подходит для проводников из стального прутка диаметром 8 мм или полосы шириной до 25 мм. Устанавливается исключительно на вершине крыши - там, где происходит соединение двух скатов. Не предназначена для боковой части кровли, несмотря на указание в характеристиках - это опечатка; изделие работает только на коньке.

Технические характеристики

• Диапазон зажима: 240–300 мм - позволяет адаптироваться к различным радиусам коньковых элементов;
• Диаметр проводника: 8 мм - совместим с ГОСТ-проводами традиционного сечения для систем молниезащиты;
• Тип крепления проводника: с прижимной скобой - фиксация осуществляется механическим сдавливанием без винтов;
• Материал: термогальванизированная сталь - устойчив к коррозии даже в агрессивных условиях;
• Длина: 92 мм - компактный размер для плотного расположения на длинном коньке;
• Цвет: светло-серый - соответствует цвету большинства металлочерепицы и профнастила;
• Тип изделия: зажим - не требует сверления или болтового крепления к поверхности.

Совместимость и монтаж

Установка выполняется вручную с помощью обычных плоскогубцев. Нужно захватить прижимную скобу и сдвинуть её до плотного контакта с проводником. Крепление к самому коньку не требуется - зажим просто “надевается” на него и фиксирует провод внутри себя. Совместим с любыми типами коньковых элементов, имеющими окружность в пределах 240–300 мм. Для работы с полосой 25 мм рекомендуется использовать два зажима на одном участке для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 62305 и ГОСТ Р 50571.5.53 для систем молниезащиты. Материал - термогальванизированная сталь - обеспечивает долговременную электроизоляцию и антикоррозийную стойкость, что важно для безопасной работы в открытых условиях. Сертификаты производителя доступны на сайте DKC.

Преимущества

• Не требует сверления или крепления к кровле - сохраняет целостность покрытия;
• Фиксация без винтов снижает риск повреждения проводника при затяжке;
• Термогальванизация даёт срок службы более 25 лет в средних климатических зонах;
• Стандартный шаг между зажимами - 1 метр, что удобно для расчёта количества материалов;
• Легко заменяем - можно демонтировать и переустановить без потери функциональности.

Ограничения применения

• Не для квадратных или прямоугольных коньков - только для цилиндрических;
• Не рассчитан на проводники больше 8 мм - использование 10-мм прутка вызывает перегрузку и деформацию;
• Не следует применять на черепице или мягких кровлях - нужна жесткая основа (металл, шифер);
• Запрещено использовать в качестве точечного крепления - всегда монтируйте на коньке, а не на скате.

Примеры использования

• Крепление молниеприёмной сетки на коньке односкатного гаража с металлической кровлей;
• Фиксация проводника на двускатной крыше частного дома с круглым стальным коньком;
• Обустройство системы защиты на промышленном ангаре с профильными трубами в виде конька.

Практические советы

• Перед монтажом проверьте диаметр конька - он должен попадать в диапазон 240–300 мм. Если меньше - используйте стандартный зажим DKC, если больше - выбирайте другой тип;
• При использовании полосы 25 мм убедитесь, что она не имеет острых краёв - они могут повредить изоляцию зажима;
• На протяжённых коньках устанавливайте зажимы через каждые 1–1,2 м, чтобы избежать прогиба проводника;
• Проверяйте герметичность после монтажа: если зажим легко двигается - значит, недостаточно затянут. Передожмите плоскогубцами;
• Артикул nd2203 - единственный в линейке Jupiter с таким диапазоном. Не путайте с аналогами других брендов - они имеют другие размеры и несовместимы.
