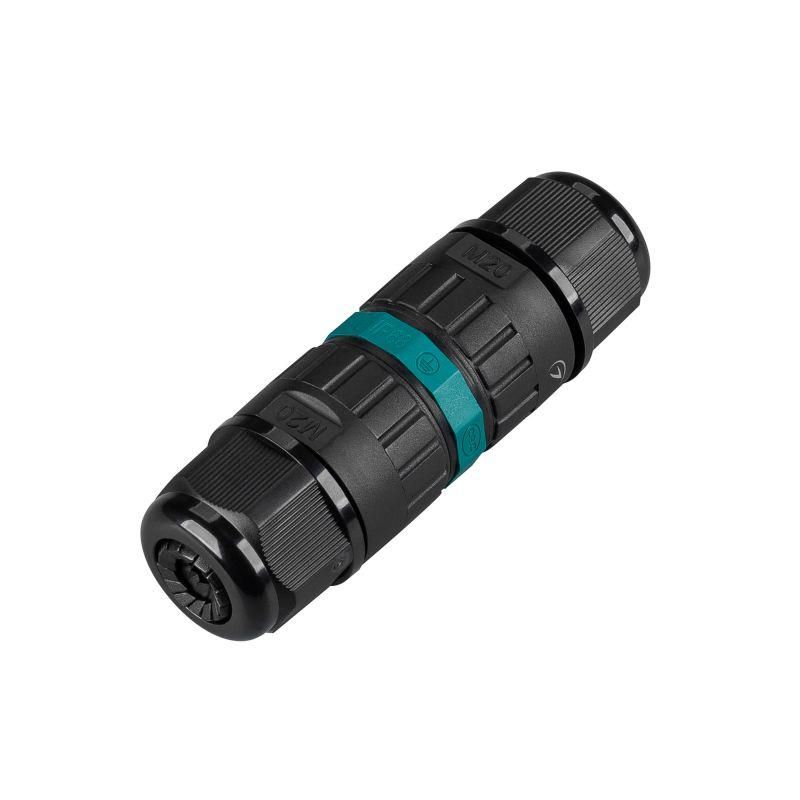

Коннектор ARL-CWP-3pin-16A (5-9mm) (Arlight, IP68) | 046177 Arlight

Коннектор ARL-CWP-3pin-16A (5-9mm) IP68 от бренда Arlight - герметичный трёхконтактный разъём с рычажковыми зажимами, предназначенный для надёжного соединения проводов в условиях повышенной влажности, пыли и перепадов температур. Подходит для промышленного оборудования, уличных систем освещения и других задач, где важна долговечная изоляция контактов.

Назначение и область применения

Коннектор ARL-CWP-3pin-16A (5-9mm) IP68 используется для создания прочных и защищённых электрических соединений между проводами. Его основное применение - места, где есть риск попадания воды, пыли или агрессивных сред: наружное освещение, оборудование в цехах, насосные станции, системы автоматизации, фонари, датчики и другие устройства, работающие в сложных условиях.

Технические характеристики

• Количество контактов: 3
• Максимальный ток: 16 А
• Номинальное напряжение: 450 В
• Диаметр провода: 5–9 мм
• Сечение проводника: 0,5–2,5 мм2 (для многопроволочных и однопроволочных жил)
• Длина зачистки изоляции: 11 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Рабочий температурный диапазон: от –40 C до +105 C
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Коннектор ARL-CWP-3pin-16A (5-9mm) IP68 совместим с проводами указанного диаметра и сечения. Для правильного монтажа необходимо:

• Зачистить изоляцию ровно на 11 мм - меньше или больше может повредить контакт или вызвать плохую фиксацию;
• Использовать только провода с медными жилами; алюминиевые не рекомендуются;
• Убедиться, что диаметр изолированного провода находится в пределах 5–9 мм - иначе герметизация будет нарушена;
• Фиксация осуществляется через рычаги: после вставки проводов плотно закройте их до щелчка - это гарантирует надёжный контакт и герметичность.

Безопасность и стандарты

Коннектор ARL-CWP-3pin-16A (5-9mm) IP68 соответствует требованиям к герметичным соединениям для работы в экстремальных условиях. Степень защиты IP68 обеспечивает безопасную работу даже при постоянном воздействии воды. Температурный диапазон позволяет использовать его в холодных регионах и рядом с нагревательными элементами.

Преимущества

• Высокая степень герметизации - идеально для улицы, подземных кабельных колодцев, влажных помещений;
• Рычажковые клеммы обеспечивают быстрый и надёжный монтаж без инструментов;
• Широкий температурный диапазон - работает в суровых климатических условиях;
• Поддерживает одинаковые параметры для однопроволочных и многопроволочных жил - универсальность в использовании;
• Пластиковый корпус устойчив к УФ-излучению и химическим веществам.

Ограничения применения

• Не предназначен для подключения силовых кабелей с сечением более 2,5 мм2 - возможен перегрев и выход из строя;
• Не рассчитан на частое механическое отсоединение - рычажки имеют ограниченный срок службы при активном использовании;
• Не следует использовать в местах с постоянным давлением воды выше нормы (например, глубоководные системы);
• Не подходит для проводов с внешним диаметром менее 5 мм или более 9 мм - потеря герметичности гарантирована.

Примеры использования

• Соединение светильников в уличной сети LED-освещения;
• Подключение датчиков движения и камер наблюдения на открытых площадках;
• Обвязка кабелей в промышленных станках с высокой влажностью;
• Электроснабжение гидрофобных устройств в теплицах и оранжереях;
• Соединение кабелей в подземных распределительных коробках.

Практические советы

• Перед сборкой проверьте диаметр провода штангенциркулем - даже небольшое отклонение на 0,5 мм может нарушить уплотнение;
• Если провод слишком мягкий, используйте наконечник - он повысит надёжность контакта;
• После монтажа протестируйте соединение на герметичность: опустите в воду на несколько минут - пузырьки указывают на утечку;
• Храните запасные коннекторы ARL-CWP-3pin-16A (5-9mm) IP68 в сухом месте - они чувствительны к длительному воздействию влаги до установки;
• Для массового монтажа удобнее использовать комплекты с несколькими разъёмами - экономится время и снижается вероятность ошибки.
