Коннектор NEO-GERM-3pin-WTW (4-8mm) (arlight, IP68) | 030756 Arlight

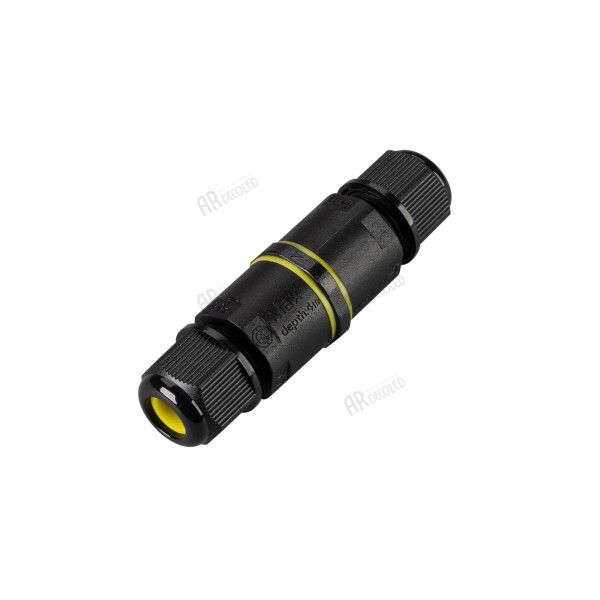

Коннектор NEO-GERM-3pin-WTW (4-8mm) IP68 от Arlight - герметичный трёхконтактный разъём для надёжного соединения кабелей без пайки, подходящий для установки в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Коннектор NEO-GERM-3pin-WTW (4-8mm) IP68 предназначен для быстрого и безопасного соединения трёх жил кабеля с сечением 0,5–0,75 мм2 и наружным диаметром 4–8 мм. Он используется там, где важна герметичность и отказ от пайки: на улице, в цехах, на оборудовании, работающем во влажной среде. Применяется в системах освещения, автоматизации, насосах, конвейерах и других устройствах, требующих надёжного электрического контакта в сложных условиях.

Технические характеристики

• Количество контактов: 3
• Диаметр кабеля: 4–8 мм
• Сечение провода: 0,5–0,75 мм2
• Номинальное напряжение: 450 В
• Номинальный ток: 9 А
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Рабочая температура: от –20 C до +80 C
• Материал корпуса: термостойкий пластик
• Цвет: чёрный
• Тип подключения: резьбовой зажим - без пайки и инструментов
• Тип изделия: аксессуар для соединения кабелей

Совместимость и монтаж

Коннектор NEO-GERM-3pin-WTW (4-8mm) IP68 совместим с кабелями, соответствующими указанным параметрам диаметра и сечения. Для монтажа:

• Зачистите концы проводов на 6–8 мм;
• Вставьте каждый провод в соответствующий контактный канал;
• Затяните резьбовые зажимы руками - инструмент не требуется;
• Убедитесь, что кабель плотно зафиксирован и не выскальзывает;
• Не используйте кабели с диаметром менее 4 мм - возможен плохой контакт.

Подключаемые провода должны быть одножильными или многожильными, но не иметь изоляционной оболочки толще 8 мм. Кабель с бронёй или металлической оплёткой - несовместим.

Безопасность и стандарты

Коннектор NEO-GERM-3pin-WTW (4-8mm) IP68 соответствует требованиям к герметичности IP68 и рассчитан на работу при напряжении до 450 В. Материал корпуса - самозатухающий пластик, устойчивый к УФ-излучению и химическим воздействиям. Соответствие международным нормам безопасности EN 60529 и IEC 60947-7-1 подтверждено испытаниями производителя.

Преимущества

• Герметичность IP68 позволяет использовать в подземных колодцах, на открытых площадках и в помещениях с частым мытьём;
• Отсутствие необходимости пайки снижает время монтажа и исключает риск повреждения изоляции;
• Резьбовая фиксация обеспечивает прочное соединение даже при вибрациях;
• Широкий температурный диапазон (-20…+80 C) делает его пригодным для холодных регионов и нагреваемых зон;
• Чёрный цвет корпуса маскирует загрязнения и устойчив к выцветанию.

Ограничения применения

• Не предназначена для работы с кабелями сечением более 0,75 мм2 - возможен перегрев и выход из строя;
• Не рекомендуется применять с кабелями диаметром меньше 4 мм - зажим не будет плотно фиксировать изоляцию;
• Не подходит для силовых цепей выше 9 А - превышение нагрузки вызовет перегрев;
• Изделие не является заменителем распределительной коробки - не предназначено для ответвлений и коммутаций нескольких кабелей;
• Не допускается использование в средах с постоянным воздействием открытого пламени или высоких температур свыше +80 C.

Примеры использования

• Подключение LED-светильников на улице или в подвале;
• Соединение кабелей датчиков движения и управления на производстве;
• Электроснабжение насосов в канализационных камерах;
• Обвязка оборудования в пищевой промышленности, где требуется частая мойка;
• Автоматизация теплиц и оранжерей с высокой влажностью.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - лучше выбрать кабель с диаметром 5–7 мм для максимальной герметичности;
• Если кабель слишком мягкий, предварительно обмотайте его изолентой у входа, чтобы он не деформировался при затяжке;
• После сборки потяните за каждый провод - если он не выскакивает, соединение надёжное;
• Для долговечности не закручивайте резьбу с усилием - достаточно плотного, но мягкого завинчивания;
• Коннектор NEO-GERM-3pin-WTW (4-8mm) IP68 можно использовать в паре с аналогичными моделями от Arlight - они имеют одинаковую систему фиксации и компоновку контактов.
