Коннектор ARL-MONO-2pin-M (Jack 5.5) (arlight, -) | 030747 Arlight

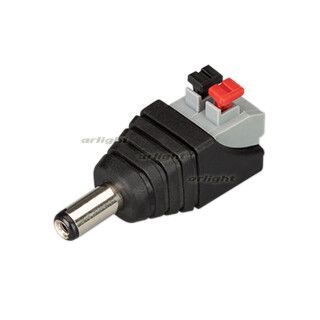

Коннектор ARL-MONO-2pin-M (Jack 5.5) от Arlight предназначен для надёжного соединения светодиодной ленты с сетевым адаптером через стандартный DC-разъём 5,5 мм. Устройство сочетает удобную клеммную колодку и папа-разъём, что упрощает монтаж без пайки. Артикул 030747 подходит для систем освещения до 48 В и тока до 3 А.

Назначение и область применения

Коннектор ARL-MONO-2pin-M (Jack 5.5) используется для подключения светодиодных лент к блокам питания с выходным разъёмом типа DC 5,5 мм. Он заменяет необходимость пайки проводов - достаточно зачистить и вставить концы ленты в клеммы. Применяется в стационарных системах: точечное освещение, подсветка потолков, рекламные щиты, интерьерные светильники. Подходит для напряжений до 48 В, где требуется быстрый и безопасный контакт.

Технические характеристики

• Тип разъёма: DC-папа (штекер) на стороне адаптера, диаметр 5,5 мм
• Клеммы: самозажимные, для двухпроводной светодиодной ленты (плюс/минус)
• Максимальный ток: 3 А
• Рабочее напряжение: до 48 В постоянного тока
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: термостойкий пластик, класс горючести UL94 V-2

Совместимость и монтаж

Коннектор ARL-MONO-2pin-M (Jack 5.5) совместим с любыми блоками питания, имеющими выходной разъём стандарта DC 5,5×2,1 мм или 5,5×2,5 мм. На стороне ленты - два однопроводных провода (обычно красный и чёрный). Для монтажа:

• Зачистите концы проводов ленты на 5–7 мм
• Отожмите зажимы на клеммной колодке (для этого используйте маленькую отвёртку)
• Вставьте провода до упора
• Убедитесь, что провода плотно фиксируются - слегка потяните их
• Подключите разъём к адаптеру - он встаёт с характерным щелчком

Не требует инструментов кроме отвёртки. Монтаж можно выполнять даже на уже установленной ленте.

Безопасность и стандарты

Коннектор соответствует требованиям безопасности для низковольтных устройств. Материал корпуса устойчив к нагреву до 105 C. Работает в пределах допустимых значений тока и напряжения - перегрузка более 3 А или применение при напряжении выше 48 В недопустимы. Не предназначен для использования во влажных средах или на улице - отсутствует защита IP.

Преимущества

• Отсутствие пайки - снижает риск повреждения ленты и ускоряет установку
• Автоматическая фиксация проводов - исключает ослабление контакта со временем
• Стандартный разъём - совместим с большинством готовых блоков питания
• Лёгкая диагностика - легко отсоединить и проверить цепь

Ограничения применения

• Не использовать при напряжении выше 48 В - возможен пробой изоляции
• Не рассчитан на ток более 3 А - при превышении перегреется и выйдет из строя
• Не имеет защиты от пыли и влаги - нельзя применять вне помещений или в сырых местах
• Не подходит для многожильных проводов толще 1,5 мм2 - могут плохо фиксироваться
• Только для постоянного тока - не работает с переменным током

Примеры использования

• Подключение RGB-ленты 12 В к блоку питания 12 В / 2 А
• Соединение белой LED-ленты 24 В с адаптером 24 В / 2,5 А
• Обслуживание подсветки витрин, кухонных гарнитуров, потолочных бортиков
• Альтернатива пайке при ремонте или модификации осветительных систем

Практические советы

• Перед подключением всегда отключайте питание - даже при 12 В есть риск короткого замыкания
• Проверяйте полярность: красный провод - плюс, чёрный - минус. Обратное подключение испортит ленту
• Если провод ленты слишком жёсткий - согните его перед вводом в клемму, чтобы не повредить внутренние дорожки
• Для долговечности не оставляйте коннектор в условиях высоких температур (>50 C) - особенно рядом с источниками тепла
• ARL-MONO-2pin-M (Jack 5.5) продается партиями по 10 штук - планируйте закупку заранее, если нужен запас
