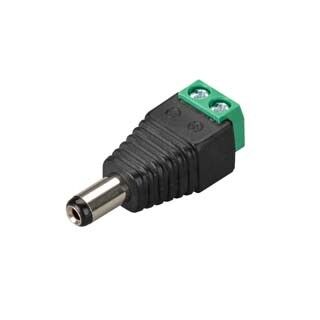

Коннектор Terminal-MONO-2pin-M (Jack 5.5) (Arlight, Пластик) | 019218(1) Arlight

Коннектор Terminal-MONO-2pin-M (Jack 5.5) пластик от Arlight предназначен для надёжного соединения светодиодной ленты с сетевым адаптером через стандартный DC-разъём 5,5 мм. Этот компонент из серии Коннекторы с разъемами для лент обеспечивает простой и безопасный способ подключения без пайки.

Назначение и область применения

Terminal-MONO-2pin-M (Jack 5.5) пластик используется для подключения светодиодных лент к блокам питания с выходным разъёмом типа DC 5,5 мм. Подходит для лент с напряжением до 48 В и током до 3 А. Применяется в системах освещения: декоративной подсветки, потолочных светильников, рекламных щитов, мебельной подсветки и других установках, где требуется быстрый и надёжный контакт без пайки.

Технические характеристики

• Тип: коннектор с клеммной колодкой и DC-разъёмом (папа)
• Разъём на стороне питания: DC 5,5 мм (стандартный jack)
• Клеммы: для подключения двухпроводной светодиодной ленты (плюс/минус)
• Номинальный ток: 3 А
• Максимальное напряжение: 48 В
• Материал корпуса: пластик
• Цвет: белый (по умолчанию, не указано явно, но типично для таких изделий)

Совместимость и монтаж

Terminal-MONO-2pin-M (Jack 5.5) пластик совместим с любыми сетевыми адаптерами, имеющими выходной разъём 5,5 мм (внутренний диаметр 2,1 мм - стандартный формат). Для монтажа:

• Зачистите концы проводов от светодиодной ленты (длина зачистки ~5–7 мм)
• Вставьте провода в клеммы: красный - плюс, чёрный - минус (или согласно маркировке ленты)
• Закрутите винты клемм до плотного контакта - не перетягивать!
• Подключите DC-разъём к адаптеру - он фиксируется механически

Не требует инструментов кроме отвертки. Монтаж возможен даже в ограниченном пространстве благодаря компактному корпусу.

Преимущества

• Устраняет необходимость пайки - снижает риск повреждения ленты и ускоряет сборку
• Герметичная клемма предотвращает окисление контактов
• Стандартный DC-разъём обеспечивает универсальную совместимость с большинством блоков питания
• Изоляция корпуса исключает случайное замыкание
• Легко демонтировать и переиспользовать при необходимости замены ленты

Ограничения применения

• Не предназначена для работы при токах выше 3 А - превышение вызывает нагрев и выход из строя
• Не подходит для внешней установки без дополнительной защиты - материал пластиковый, IP-защита не указана
• Не рекомендуется использовать с высокочастотными импульсными нагрузками - возможны помехи и скачки напряжения
• Только для постоянного тока (DC); нельзя применять с переменным током (AC)

Примеры использования

• Подключение RGB-ленты 12 В к блоку питания 12 В / 2 А
• Соединение монохромной ленты 24 В с адаптером 24 В / 3 А
• Быстрая замена вышедшей из строя ленты в торговой витрине
• Сборка модульных светильников на базе LED-лент

Практические советы

• Перед подключением проверьте полярность - неверное подсоединение может повредить ленту
• Учитывайте посадочный диаметр DC-разъёма: 5,5 мм - точно соответствует стандарту, но убедитесь, что ваш адаптер имеет именно этот размер
• При использовании в местах с вибрацией (например, на транспорте) дополнительно закрепите коннector хомутом или клеем
• Коннектор Terminal-MONO-2pin-M (Jack 5.5) пластик продается партиями по 10 штук - планируйте запас на будущий ремонт или расширение системы
• Артикул 019218(1) - используйте его при заказе, чтобы избежать путаницы с другими типами коннекторов
