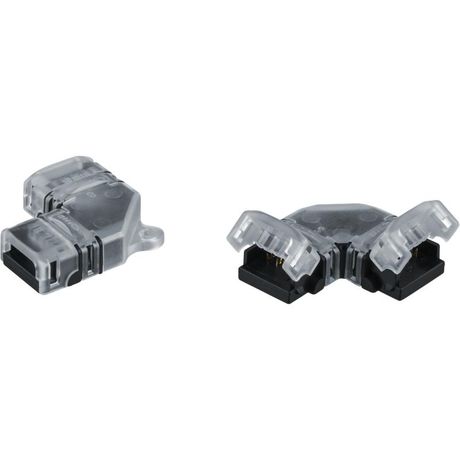

Коннектор для светодиодной ленты 93 184 NLSC-L01-RGB10mm-PC-PC-IP20 | 93184 Navigator

Коннектор для светодиодной ленты RGB 10mm, IP20, PC-PC, артикул 93184 от бренда Navigator - это надёжный соединитель для гибкой LED-ленты шириной 10 мм, предназначенный для быстрого и безопасного подключения без пайки. Подходит для внутренней установки в помещениях с невысокой влажностью.

Назначение и область применения

Коннектор для светодиодной ленты RGB 10mm, IP20, PC-PC используется для соединения двух участков светодиодной ленты с шагом 10 мм и контактами типа PCB (печатная плата). Он позволяет легко заменить повреждённый фрагмент, продлить ленту или организовать ответвление без пайки. Применяется в системах освещения интерьеров: потолочные светильники, подсветка мебели, декоративные элементы, рекламные щиты.

Технические характеристики

• Ширина ленты: 10 мм
• Защита от внешних воздействий: IP20 - защищает от крупных твердых частиц, но не от воды и пыли
• Тип контактов: PC-PC - для подключения к печатным платам на конце ленты
• Цветовая система: RGB - совместим с трёхканальными лентами (красный, зелёный, синий)
• Материал корпуса: пластик (поликарбонат)
• Артикул: 93184
• Серия: NLSC-connector

Совместимость и монтаж

Коннектор для светодиодной ленты RGB 10mm, IP20, PC-PC совместим только с лентами, имеющими прямоугольные медные площадки (PCB) на конце - типичные для 10-миллиметровых моделей. Убедитесь, что ширина ленты точно соответствует 10 мм - более узкая или широкая лента не войдёт. Монтаж прост: вставьте конец ленты до упора в один разъём, второй конец - во второй. Контакты фиксируются механически, без инструментов. Для надёжности рекомендуется проверить плотность посадки легким покачиванием после сборки.

Безопасность и стандарты

Изделие не имеет сертификации по международным стандартам безопасности (например, CE, UL). Его применение допускается только в условиях, исключающих риск поражения током - внутри помещений, вне доступа человека. Напряжение работы зависит от ленты - обычно 12 В или 24 В постоянного тока. Не используйте с переменным током.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Удобная форма - компактный корпус легко прячется под профилем или в нишу
• Стандартный интерфейс - совместим с большинством 10-мм RGB-лент на рынке
• Работает с любыми контроллерами RGB - не влияет на сигнал управления

Ограничения применения

• Не предназначен для использования во влажных средах - IP20 не обеспечивает защиту от влаги
• Не подходит для лент шириной менее 10 мм или с другим типом контактов (SMD, FPC)
• Не рассчитан на частые переподключения - износ контактов возможен после 5–10 циклов
• Не следует использовать в местах с высокой температурой выше +60 C

Примеры использования

• Подключение отрезков LED-ленты в кухонном гарнитуре
• Замена выгоревшего фрагмента подсветки витрины
• Обустройство многоуровневой подсветки потолка с разветвлением
• Монтаж временной рекламной подсветки в торговом зале

Практические советы

• Перед установкой протестируйте ленту - если она не горит, проблема может быть в контроллере, а не в соединении
• Не перегибайте ленту слишком сильно перед входом в коннектор - это может повредить дорожки
• Если лента будет находиться в месте с вибрацией, дополнительно закрепите коннектор клеем или хомутом
• Для долговечности лучше всего использовать этот коннектор для светодиодной ленты RGB 10mm, IP20, PC-PC в сочетании с качественным источником питания и термоусадкой на концах
