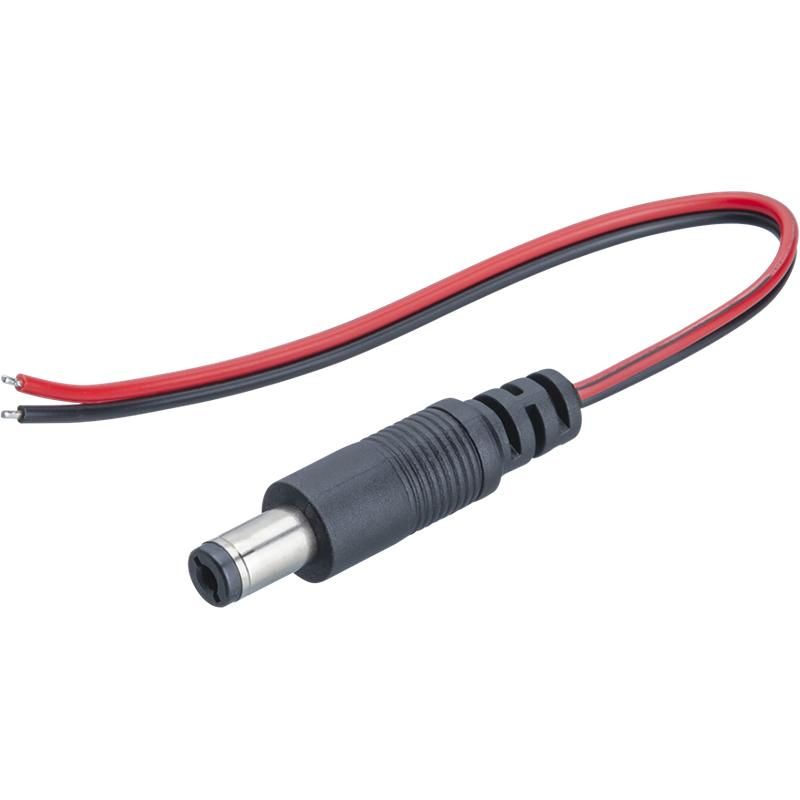

Коннектор для светодиодной ленты NLSC-JACKM5.5-W-IP20 | 80403 Navigator 24846

Коннектор NLSC-JACKM5.5-W-IP20 от бренда Navigator - это готовый разъёмный переходник для подключения светодиодной ленты к источнику питания через контроллер. Артикулы 80403 и 24846 относятся к серии NLSC-connector и предназначены для быстрого монтажа без пайки.

Назначение и область применения

Коннектор NLSC-JACKM5.5-W-IP20 используется для временного или постоянного соединения выхода контроллера LED-системы с источником питания. Подходит для установки в светильниках, декоративной подсветке, рекламных щитах и других устройствах на базе светодиодных лент. Не предназначен для прямого подключения ленты - только между контроллером и блоком питания.

Технические характеристики

• Тип: Разъём Jack 5.5 мм (вилка/штекер)
• Материал корпуса: Пластик
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Подключение: Без пайки - фиксация проводов зажимными контактами
• Серия: NLSC-connector

Совместимость и монтаж

Коннектор NLSC-JACKM5.5-W-IP20 совместим с любыми устройствами, использующими стандартный разъём 5.5×2.1 мм (наружный диаметр 5.5 мм, внутренний - 2.1 мм). Для монтажа достаточно вставить провода в клеммы до щелчка - они надёжно фиксируются механически. Убедитесь, что полярность (+/-) соответствует требованиям вашего контроллера и блока питания. Не перегибайте провода у основания разъёма - это снижает долговечность контакта.

Безопасность и стандарты

Изделие имеет степень защиты IP20, что допускает использование только внутри помещений, в сухих условиях. Не применяйте в местах с высокой влажностью, на улице или там, где возможен контакт с водой. Соответствует общим требованиям безопасности для низковольтных цепей до 24–48 В постоянного тока.

Преимущества

• Надёжное соединение без пайки - исключает риск перегрева и плохого контакта
• Удобная фиксация проводов - позволяет менять оборудование без инструментов
• Лёгкий и компактный дизайн - легко размещается в ограниченном пространстве

Ограничения применения

• Не использовать во влажных помещениях, на улице или в местах с повышенным уровнем запылённости
• Не рассчитан на напряжение выше 48 В - применение при более высоких значениях опасно
• Не заменяет герметичные разъёмы - при необходимости защиты от влаги выбирайте модели с IP65/IP67

Примеры использования

• Подключение RGB-контроллера к блоку питания 12 В в точечном освещении
• Разборное соединение в выставочных стендах с LED-подсветкой
• Запасной элемент для ремонта систем освещения в офисах и торговых залах

Практические советы

• Перед подключением проверьте соответствие диаметра штекера (5.5 мм) входному гнезду на блоке питания
• Обрезайте лишнюю длину проводов перед установкой - длинные провода увеличивают риск повреждения
• Если планируете частую сборку/разборку, периодически проверяйте плотность фиксации проводов в клеммах
• Коннектор NLSC-JACKM5.5-W-IP20 лучше всего сочетать с аналогичными разъёмами серии NLSC - так обеспечивается единая система подключения
