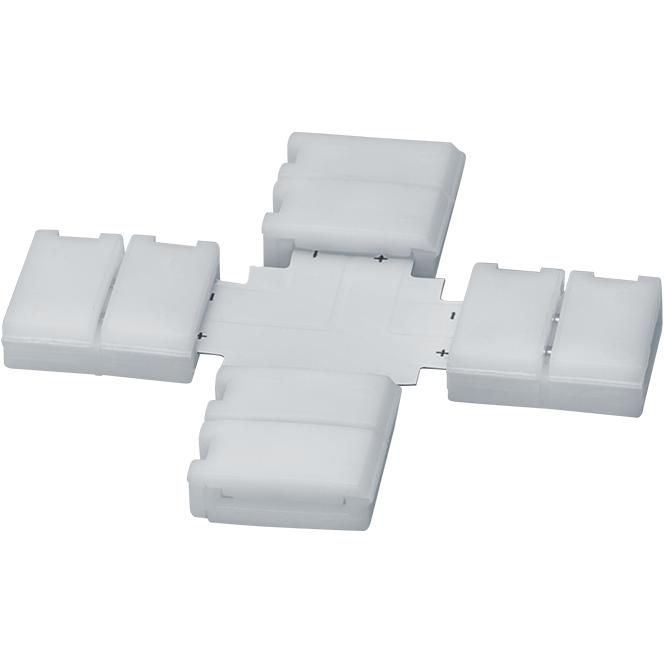

Коннектор для светодиодной ленты NLSC-RGB-X-PC-PC-IP20 | 80809 Navigator

Коннектор для светодиодной ленты Navigator NLSC-RGB-X-PC-PC-IP20 предназначен для быстрого и надёжного соединения RGB-ленты без пайки. Подходит для установки в помещениях с умеренной влажностью, например, в интерьере жилых помещений, офисах или торговых зонах.

Назначение и область применения

Коннектор Navigator NLSC-RGB-X-PC-PC-IP20 используется для соединения двух участков светодиодной ленты с тремя каналами управления - красным, зелёным и синим. Он позволяет легко заменить повреждённый фрагмент ленты, продлить её длину или подключить дополнительную секцию без использования паяльника. Применяется там, где требуется гибкая настройка освещения: подсветка потолков, шкафов, ниш, декоративная подсветка мебели.

Технические характеристики

• Тип контактов: PC (печатная плата) - совместим с лентой, имеющей медные площадки для подключения;
• Цветовая система: RGB - управление трёхцветной лентой;
• Степень защиты: IP20 - защищает от крупных частиц, но не от воды и пыли;
• Рабочее напряжение: до 24 В постоянного тока (стандарт для большинства RGB-лент);
• Максимальный ток: рассчитан на нагрузку, соответствующую ширине ленты 10–15 мм;
• Форм-фактор: одностороннее подключение - лента вставляется с одной стороны.

Совместимость и монтаж

Коннектор Navigator NLSC-RGB-X-PC-PC-IP20 совместим с RGB-лентами шириной 8–15 мм, имеющими контактные площадки (не с проводными выводами). Для монтажа необходимо:

• Обрезать ленту строго по меткам между LED-элементами;
• Удалить защитный слой с медных площадок;
• Вставить ленту в коннектор до щелчка - контакты должны плотно прилегать к плате;
• Не перегибать ленту после подключения - это снижает надёжность контакта.

Подключение осуществляется только к контроллеру или блоку питания с выходом RGB. Нельзя использовать с одноцветными лентами или лентами с интегрированным контроллером.

Безопасность и стандарты

Коннектор Navigator NLSC-RGB-X-PC-PC-IP20 соответствует требованиям безопасности для низковольтных устройств. Отсутствие герметизации (IP20) делает его безопасным исключительно внутри закрытых светильников, коробов или других элементов, предохраняющих от попадания влаги и пыли.

Преимущества

• Быстрая сборка - не требует пайки, инструментов или опыта;
• Надёжный механический контакт - минимизирует риск окисления и нагрева;
• Интегрированная конструкция - компактна, не выступает за уровень ленты;
• Совместим с сериями лент Navigator и другими брендами, использующими стандартные PCB-контакты.

Ограничения применения

• Не применяется во влажных средах - бассейны, кухни без защиты, улицы, подвалы с высокой влажностью;
• Не подходит для лент с шагом более 15 мм или с круглыми контактами вместо площадок;
• Не рекомендован для частых демонтажей - многократное извлечение ленты снижает долговечность контактов;
• Не работает с PWM-регуляторами напряжения выше 24 В - возможен пробой контактов.

Примеры использования

• Подсветка кухонного гарнитура - лента размещена в профиле, коннектор спрятан внутри;
• Замена повреждённого участка в подвесном потолке - отрезается проблемный фрагмент, вставляется новый через коннектор;
• Создание многосекционной подсветки в торговом зале - несколько лент соединены последовательно через коннекторы Navigator NLSC-RGB-X-PC-PC-IP20.

Практические советы

• Перед подключением проверьте полярность - цвета проводов на контроллере должны совпадать с цветами контактов на ленте (R-красный, G-зелёный, B-синий, +V-белый/жёлтый);
• Если лента слишком жёсткая, осторожно согните её перед вставкой - не допускайте перелома печатной платы;
• Для длительной работы лучше использовать коннекторы в сочетании с термоусадкой или пластиковыми колпачками - это повысит прочность соединения;
• Если коннектор не фиксируется - проверьте, что вы используете именно PC-тип ленты, а не SMD с проводами.
