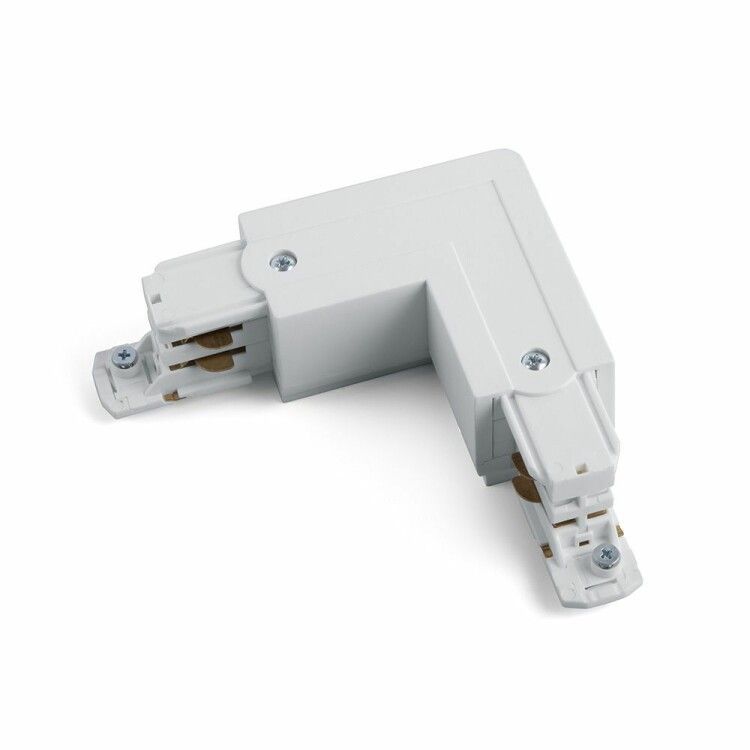

Коннектор угловой наружный STR-30-W-CN-LE для накладного/подвесного трехфазного шинопровода бел. Эра Б0049698

Коннектор для трехфазного шинопровода STR-30-W-CN-LE типа LE угловой наружный белый - это компактный аксессуар для соединения трёхфазной шинопроводной системы с внешним оборудованием, например, светильниками или устройствами освещения. Произведён бренда ЭРА, артикул б0049698, предназначен для наружного монтажа в помещениях с контролируемой средой.

Назначение и область применения

Коннектор для трехфазного шинопровода STR-30-W-CN-LE типа LE угловой наружный белый используется для подключения нагрузки к шинопроводу без вскрытия основной магистрали. Подходит для установки на стене или потолке в местах, где требуется вывести питание из шинопроводной системы - например, к точечным светильникам, светодиодным лентам или другим приборам освещения. Применяется в офисах, торговых залах, складских помещениях и других объектах с централизованной системой питания.

Технические характеристики

• Номинальное напряжение: 230 В
• Количество фаз: 3
• Максимальная мощность на одну фазу: 3500 Вт
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Класс защиты от поражения током: II - двойная изоляция, заземление не требуется
• Материал корпуса: пластик, матовая поверхность
• Цвет: белый
• Габариты: 102×1×102 мм
• Способ монтажа: наружный
• Тип изделия: аксессуар для светильника

Совместимость и монтаж

Коннектор для трехфазного шинопровода STR-30-W-CN-LE типа LE угловой наружный белый совместим с шинопроводами серии ЭРА, имеющими соответствующий профиль и контактную группу. Устанавливается путём фиксации на внешней стороне шины - не требует демонтажа участка магистрали. Монтаж выполняется с помощью встроенных крепёжных элементов или саморезов через отверстия в корпусе. Угловая форма позволяет изменить направление вывода проводов под 90°, что упрощает прокладку кабеля к светильнику.

Безопасность и стандарты

Изделие соответствует классу защиты II - обеспечивает безопасность за счёт двойной изоляции, исключая необходимость подключения к заземлению. Степень защиты IP20 делает его пригодным только для внутреннего использования в сухих помещениях. Не предназначено для влажных зон, улицы или помещений с высокой запылённостью.

Преимущества

• Угловая форма снижает риск перегиба кабелей при выходе из шинопровода
• Матовый белый цвет гармонирует с большинством интерьеров и светильников
• Не требует заземления благодаря классу защиты II
• Легко монтируется без инструментов - достаточно вставить в шину и закрепить
• Выдерживает нагрузку до 3500 Вт на фазу - достаточна для большинства LED-светильников и модульных систем освещения

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, кухня, подвал) из-за низкой степени защиты IP20
• Не подходит для наружной установки - не защищён от дождя, снега, пыли
• Работает только с шинопроводами ЭРА совместимой серии; несовместим с другими брендами без адаптеров
• Наружный диаметр указан как 0,01 мм - вероятно, ошибка в спецификации; реальный размер зависит от формы шины, а не самого коннектора

Примеры использования

• Подключение точечных светильников к шинопроводу над потолком в торговом зале
• Вывод питания для подвесных люстр в офисном пространстве
• Запитка светодиодных панелей от центральной шинопроводной системы в складском комплексе
• Добавление нового светового контура без прокладки новых кабельных трасс

Практические советы

• Перед монтажом проверьте соответствие габаритов коннектора STR-30-W-CN-LE типа LE угловой наружный белый профилю вашей шины - даже небольшое расхождение может помешать плотному соединению
• Не используйте этот коннектор там, где возможен доступ детей или случайное прикосновение - хотя он защищён по классу II, открытые контакты всё же есть
• При подключении нагрузки не превышайте 3500 Вт на фазу - перегрузка вызывает нагрев и повреждение изоляции
• Если нужна защита от пыли/влаги - выбирайте модели с IP44 или выше, такие как STR-30-W-CN-LE не подходят
• При замене старых коннекторов сохраните оригинальные крепёжные детали - они часто нестандартные и не заменяемы
