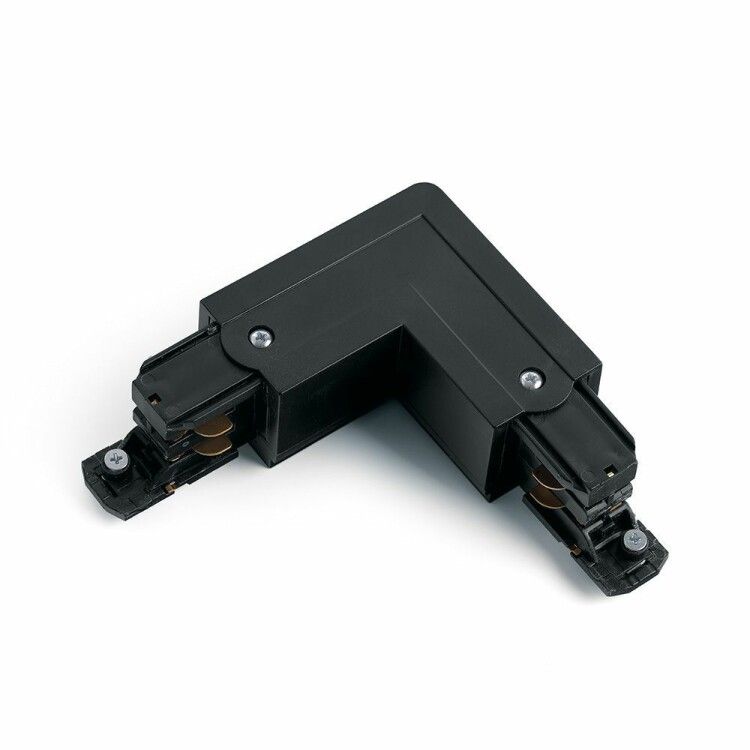

Коннектор угловой наружный STR-30-B-CN-LE для накладного/подвесного трехфазного шинопровода черн. Эра Б0049722

Коннектор угловой наружный для трехфазного шинопровода STR-30-B-CN-LE черный - это компактный аксессуар для соединения участков шинопровода под углом, предназначенный для внешней установки в системах питания мощных устройств. Производится брендом ЭРА, артикул б0049722.

Назначение и область применения

Коннектор угловой наружный для трехфазного шинопровода STR-30-B-CN-LE черный используется для изменения направления трассы трехфазной шины на 90 градусов. Подходит для монтажа вне помещений или в зонах с ограниченным доступом, где требуется сохранить целостность цепи при изменении маршрута проводки. Применяется в системах освещения, промышленном оборудовании, конвейерах и других объектах, использующих шинопроводную распределительную систему.

Технические характеристики

• Номинальное напряжение: 230 В
• Количество фаз: 3
• Максимальная нагрузка на одну фазу: 3500 Вт
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Класс защиты от поражения током: II - двойная изоляция, заземление не требуется
• Материал корпуса: пластик, матовая поверхность
• Цвет: черный
• Габариты: 102×1×102 мм
• Наружный диаметр: 0,01 мм - указание некорректно, вероятно опечатка; реальный размер соответствует форме и типу шинопровода
• Тип изделия: аксессуар для светильника / шинопровода

Совместимость и монтаж

Коннектор STR-30-B-CN-LE черный совместим с трехфазными шинопроводами серии STR-30-B от ЭРА. Монтаж осуществляется наружным способом - крепится к основному профилю шинопровода без вскрытия корпуса. Для подключения необходимо совместить контактные группы и зафиксировать элемент замком или болтовым соединением, предусмотренным конструкцией шинопровода. Убедитесь, что шина имеет подходящий форм-фактор и шаг крепления - иначе соединение будет невозможным.

Безопасность и стандарты

Изделие соответствует классу защиты II - обеспечивает безопасность за счет двойной изоляции, исключая необходимость подключения к заземлению. Степень защиты IP20 позволяет использовать коннектор только внутри помещений или в закрытых коробах, где нет воздействия влаги и пыли. Не предназначен для уличной эксплуатации или сырых сред.

Преимущества

• Угловая форма позволяет легко менять направление шинопровода без дополнительных переходников
• Матовый черный цвет маскирует следы эксплуатации и хорошо сочетается с большинством промышленных решений
• Пластиковый корпус легкий, устойчив к коррозии и не требует обслуживания
• Работает с максимальной нагрузкой до 3500 Вт на фазу - подходит для мощных светодиодных систем и оборудования

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с риском попадания жидкости - IP20 недостаточно для таких условий
• Не совместим с другими сериями шинопроводов, кроме STR-30-B
• Наружный монтаж означает, что изделие должно быть установлено в защищенном месте - открытый монтаж возможен только при наличии кожуха или короба
• Запрещено перегружать фазы выше 3500 Вт - это вызывает перегрев и выход из строя

Примеры использования

• Смена направления шинопровода вдоль стен в цеху с конвейерной линией
• Подключение массивных LED-светильников в торговых залах через поворотный участок шины
• Обход препятствий (балок, труб) в системах освещения складских помещений
• Монтаж в административных зданиях там, где требуется эстетичный и компактный поворот трассы

Практические советы

• Перед монтажом проверьте соответствие модели шинопровода - STR-30-B-CN-LE работает только с шинами этой же серии
• Учитывайте габариты 102×1×102 мм при планировании расположения - особенно важно в плотных коробах
• Не используйте этот коннектор в качестве ответвления - он служит только для поворота, а не для подключения нагрузки
• При сборке системы убедитесь, что все соединения надежно затянуты - слабый контакт увеличивает нагрев
• Для работы в условиях пыли или влажности выбирайте другие решения с IP65 и выше
