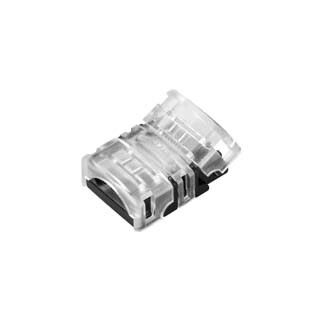

Коннектор HIP-GERM-RGB-10-4pin-STS (Arlight, IP55) | 031998 Arlight

Коннектор HIP-GERM-RGB-10-4pin-STS (IP55) от Arlight предназначен для надёжного и герметичного соединения двух отрезков RGB-ленты шириной 10 мм с силиконовой заливкой. Этот аксессуар обеспечивает бесшовное соединение без потерь яркости или цветопередачи, сохраняя уровень защиты IP55 на участке стыка.

Назначение и область применения

Коннектор HIP-GERM-RGB-10-4pin-STS (IP55) используется для соединения двух отрезков герметичной RGB-ленты с верхней силиконовой заливкой (IP54/IP65). Подходит для установки там, где важна целостность защиты - на улице, в помещениях с высокой влажностью, в нишах, фасадах, бассейнах и других местах, требующих защиты от пыли и брызг воды. Применяется в системах декоративного освещения, рекламных щитах, архитектурной подсветке и промышленном освещении.

Технические характеристики

• Тип: одиночный коннектор для 4-проводной RGB-ленты
• Ширина совмещаемой ленты: 10 мм
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Рабочее напряжение: 3–24 В постоянного тока
• Максимальный ток: 3 А
• Материал корпуса: прозрачный пластик
• Форма контактов: 4-pin, соответствует стандартным контактам герметичных лент SE

Совместимость и монтаж

Коннектор HIP-GERM-RGB-10-4pin-STS (IP55) совместим только с RGB-лентами шириной 10 мм, имеющими силиконовую заливку сверху (серии SE от Arlight и аналоги). Для монтажа необходимо:

• Обрезать ленту точно по меткам между LED-элементами;
• Удалить силиконовую заливку с концов ленты, чтобы открыть медные контакты;
• Вставить концы ленты в коннектор до упора - контакты должны плотно войти в гнёзда;
• Закрыть крышку коннектора - она фиксируется механически, без инструментов.

Не используйте коннектор для лент с другой шириной или без силиконового покрытия - это нарушит герметичность и может вызвать замыкание.

Безопасность и стандарты

Коннектор HIP-GERM-RGB-10-4pin-STS (IP55) соответствует требованиям безопасности для низковольтных устройств (до 24 В). Защита IP55 позволяет использовать его во влажных средах, но не предназначает его для постоянного погружения в воду. Температурный режим работы - от -20C до +60C. Не рекомендуется применять в условиях прямого воздействия открытого пламени или агрессивных химических веществ.

Преимущества

• Сохраняет герметичность ленты после соединения - не требуется дополнительная герметизация
• Прозрачный корпус не препятствует свету, не создаёт теней или пятен на ленте
• Легкий и быстрый монтаж - не нужны паяльник, термоусадка или клей
• Интегрированная фиксация крышки исключает случайное расхождение контактов
• Поддерживает работу с любыми контроллерами и драйверами в диапазоне 3–24 В

Ограничения применения

• Не подходит для лент шириной более или менее 10 мм
• Не совместим с лентами без силиконовой заливки (например, обычными SMD-лентами)
• Максимальный ток 3 А - нельзя использовать для мощных лент выше 72 Вт при 24 В
• Не рассчитан на длительную эксплуатацию при температурах ниже -20C или выше +60C
• Не предназначен для подземной или подводной установки

Примеры использования

• Соединение отрезков RGB-ленты в контуре подсветки фасада здания
• Переход между двумя секциями ленты в бассейне или спа-зоне
• Реставрация повреждённого участка ленты на вывеске без демонтажа всей системы
• Установка в нишах с ограниченным доступом, где невозможно запаять провода

Практические советы

• При заказе учтите кратность - поставщик продает только партиями по 10 штук
• Перед монтажом проверьте полярность контактов - неверное подключение испортит LEDs
• Если лента имеет разную яркость на участках, перед соединением протестируйте её на работоспособность
• Для долговечности не перегружайте коннектор - лучше использовать два параллельных соединения при нагрузке близкой к 3 А
• Храните коннекторы в сухом месте - даже прозрачный пластик может помутнеть при длительном воздействии УФ-лучей
