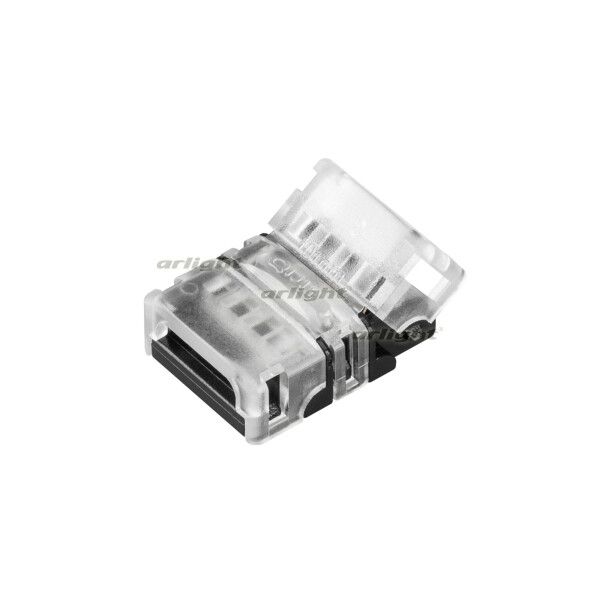

Коннектор HIP-MIX-10-3pin-STS (arlight, -) | 032241 Arlight

Коннектор HIP-MIX-10-3pin-STS от Arlight - это компактный аксессуар для бесшовного соединения двух отрезков светодиодной ленты MIX шириной 10 мм. Подходит для работы с двухцветными лентами на напряжении 3–24 В и током до 3 А. Артикул 032241.

Назначение и область применения

Коннектор HIP-MIX-10-3pin-STS предназначен для надёжного и эстетичного соединения отрезков открытых светодиодных лент типа MIX с шириной 10 мм. Он обеспечивает плавный переход между участками ленты без видимого разрыва светового потока. Применяется там, где важна целостность освещения - например, в декоративной подсветке, выставочных стендах, рекламных щитах, мебели и интерьерах с точечным освещением. Подходит для двухцветных (RGBW, WW/CW) лент с контактами FPC.

Технические характеристики

• Тип: одиночный коннектор для FPC-лент
• Количество контактов: 3 pin
• Ширина совместимой ленты: 10 мм
• Максимальный ток: 3 А
• Рабочее напряжение: 3–24 В
• Степень защиты: IP33 (защита от капель воды под углом до 60° и твёрдых частиц >2,5 мм)
• Материал корпуса: прозрачный пластик
• Формат подключения: FPC – FPC

Совместимость и монтаж

Коннector HIP-MIX-10-3pin-STS совместим только с лентами MIX шириной 10 мм, имеющими гибкий печатный контур (FPC) с трёхконтактной распайкой. Для установки необходимо аккуратно вставить край ленты в разъём до упора - контакты должны плотно прилегать к медным дорожкам. Направление подключения важно: соблюдайте полярность (обычно обозначена на ленте). Коннектор не требует пайки, но перед использованием проверьте, что лента не повреждена и контакты чистые. Установленный коннектор можно фиксировать клеем или двусторонним скотчем, чтобы избежать механического перегиба.

Безопасность и стандарты

Коннектор соответствует классу защиты IP33 - он защищён от брызг воды и попадания крупной пыли, но не предназначен для постоянного воздействия влаги, мытья струёй воды или погружения. Работает в пределах указанных значений тока и напряжения. Перегрузка более 3 А может вызвать нагрев, оплавление контактов или выход из строя. Не используйте с лентами других типов (например, SMD 5050 или 2835), так как контакты не совпадают.

Преимущества

• Не требует пайки - экономит время при монтаже
• Прозрачная конструкция не нарушает внешний вид ленты
• Обеспечивает равномерную передачу сигнала между секциями
• Устойчив к вибрациям благодаря жёсткой фиксации контактов
• Поддерживает работу с двухцветными лентами без потери цветопередачи

Ограничения применения

• Не подходит для закрытых или герметизированных лент (IP65/IP67)
• Не рассчитан на длительную работу при температуре выше +50 C
• Запрещено использовать с лентами шириной больше/меньше 10 мм
• Не предназначается для наружной установки под открытым небом
• Не рекомендован для частого демонтажа - многократное подключение снижает надёжность контакта

Примеры использования

• Соединение участков LED-ленты в подвесном потолке с изменением цветовой температуры
• Интеграция в мебельную подсветку, где требуется плавный переход между зонами
• Создание сложных форм в дизайнерских светильниках без разрывов в цепи
• Ремонт повреждённого сегмента ленты без замены всего отрезка

Практические советы

• Перед монтажом протрите контакты ленты спиртом - грязь снижает проводимость
• Не перегибайте коннектор под острым углом - это может повредить внутренние дорожки
• Если лента работает на максимальном токе (3 А), убедитесь, что источник питания имеет запас мощности
• При работе с длинными лентами используйте несколько коннекторов HIP-MIX-10-3pin-STS вместо одного удлинителя - это снижает риск падения напряжения
• Купите запасной коннектор - они легко теряются при сборке, особенно в условиях ограниченного доступа
