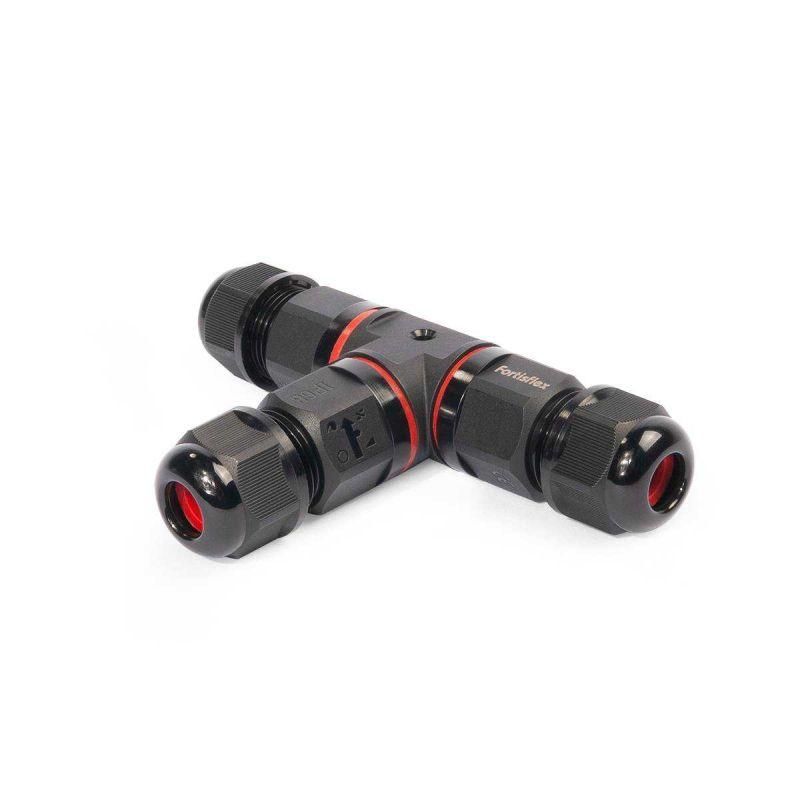

Коннектор кабельный FFC-31/3Р-IP68 |89668 | Fortisflex КВТ

Коннектор кабельный FFC-31/3P-IP68 от Fortisflex и КВТ предназначен для надёжного герметичного ответвления трёхпроводных кабельных линий в условиях повышенной влажности, пыли и перепадов температур. Артикул 89668 обеспечивает стабильную работу в сложных средах благодаря защищённой T-образной конструкции и силиконовым уплотнителям.

Назначение и область применения

Коннектор кабельный FFC-31/3P-IP68 используется для создания герметичных ответвлений в кабельных сетях, где требуется защита от воды, пыли и химических воздействий. Подходит для монтажа наружных, подземных и подводных участков. Применяется в системах автоматизации, промышленном оборудовании, освещении, насосных станциях и других объектах, где важна долговечность соединения.

Технические характеристики

• Количество проводников: 3
• Тип соединения: T-образное ответвление
• Резьба: M20
• Диаметр кабеля: 6–10 мм (основного и ответвления)
• Сечение провода: 0,5–4 мм2 (для основного и ответвительного кабеля)
• Рабочее напряжение: 450 В
• Максимальный ток: 25 А
• Диапазон температур: от –40 C до +105 C
• Степень защиты: IP68 (полная герметизация от пыли и длительного погружения в воду)
• Материал корпуса: нейлон 6.6, без галогенов
• Материал уплотнений: силикон
• Горючесть: не поддерживает горение (UL 94 V0)
• Цвет: чёрный
• Тип фиксации: винтовые зажимы

Совместимость и монтаж

Коннектор FFC-31/3P-IP68 совместим с кабелями диаметром 6–10 мм и сечением 0,5–4 мм2. Для монтажа не требуется специальный инструмент - достаточно обычной отвёртки для затяжки винтовых контактов. Конструкция позволяет легко ввести кабели через эластичные уплотнители, которые плотно адаптируются под любой диаметр внутри указанного диапазона. Резьба M20 обеспечивает надёжное крепление к распределительным коробкам или другому оборудованию. Установка возможна как на поверхности, так и в земле или под водой.

Безопасность и стандарты

• Соответствует требованиям UL 94 V0 - материал не поддерживает горение и самотушится после удаления источника пламени
• Защита IP68 гарантирует полную герметичность даже при постоянном погружении
• Конструкция выполнена без галогенов - снижает выделение токсичных веществ при нагреве или возгорании
• Устойчив к ультрафиолетовому излучению - не теряет прочность и цвет при длительном воздействии солнечного света

Преимущества

• Высокая степень защиты IP68 - единственный вариант для подводного монтажа среди аналогичных решений
• Широкий диапазон допустимых температур - работает в экстремальных климатических условиях
• Эластичные силиконовые уплотнители - позволяют использовать кабели разного диаметра без замены деталей
• Простота монтажа - не нужны обжимные инструменты, всё делается отвёрткой
• Нейлоновый корпус - легкий, прочный, устойчивый к механическим повреждениям и химическим агрессивным средам

Ограничения применения

• Не предназначено для кабелей с диаметром менее 6 мм или более 10 мм - уплотнители не обеспечат герметичность
• Максимальное сечение провода - 4 мм2; использование кабелей большего сечения может вызвать перегрев или плохой контакт
• Не рекомендовано применение в средах с постоянными ударными нагрузками или вибрацией без дополнительной фиксации
• Запрещено использование с кабелями, имеющими жесткую броню или металлическую оплётку - они могут повредить уплотнители

Примеры использования

• Подключение датчиков уровня воды в канализационных коллекторах
• Ответвление питания для подземных светодиодных фонарей в парках
• Соединение кабелей в промышленных конвейерах с частой мойкой
• Герметичные точки подключения в сельскохозяйственных насосных станциях
• Обвязка оборудования в пищевой промышленности, где необходима высокая санитарная безопасность

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 6–10 мм. Если кабель слишком тонкий, используйте термоусадочные трубки для увеличения диаметра.
• При подключении нескольких кабелей равномерно затягивайте все винты - перекос может нарушить герметичность.
• При монтаже под водой убедитесь, что резьба M20 полностью закручена и не имеет следов грязи или песка.
• Для удобства обслуживания пометьте каждый кабель перед введением в коннектор - это ускорит диагностику в будущем.
• Коннектор FFC-31/3P-IP68 можно использовать многократно - при необходимости демонтажа уплотнители сохранят свои свойства, если не были повреждены.
