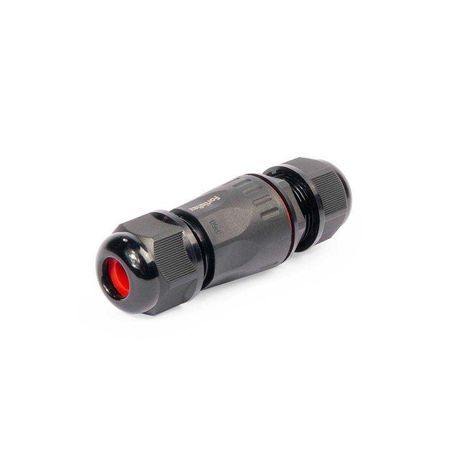

Коннектор кабельный FFC-22/4Р-IP68 |89665 | Fortisflex КВТ

Коннектор кабельный FFC-22/4Р-IP68 от Fortisflex и КВТ предназначен для надёжного и герметичного соединения кабелей с сечением 0,5–4 мм2 в условиях повышенной влажности, пыли и перепадов температур. Этот коннектор обеспечивает защиту уровня IP68 и подходит для наружной, подземной и даже подводной установки.

Назначение и область применения

Коннектор кабельный FFC-22/4Р-IP68 используется для создания герметичных соединений между основным и ответвительным кабелями. Он защищает контакты от воды, пыли, химических веществ и механических повреждений. Подходит для прокладки в сложных условиях: на открытых площадках, в земле, в каналах, под водой, в промышленном оборудовании, системах освещения, насосных станциях и автоматизированных линиях.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Количество жил: 4
• Тип соединения: резьбовое с винтовыми зажимами
• Диаметр кабеля: 6–10 мм (основной и ответвительный)
• Сечение кабеля: 0,5–4 мм2 (основной, ответвительный и магистральный)
• Номинальное напряжение: 450 В
• Максимальный ток: до 25 А (зависит от сечения провода и качества затяжки)
• Температурный диапазон: от –40 C до +105 C
• Материал корпуса: нейлон 6.6, безгалогенный, самозатухающий по UL 94 V0
• Материал уплотнителей: силикон
• Цвет: чёрный
• Устойчивость: к УФ-излучению, химическим агрессивным средам

Совместимость и монтаж

Коннектор FFC-22/4Р-IP68 совместим с кабелями одинакового диаметра и сечения - как основными, так и ответвительными. Для монтажа требуется только отвертка для затяжки винтовых зажимов. Инструменты для обжима или сварки не нужны. Коннектор легко собирается вручную: вставьте кабели в соответствующие отверстия, закрутите фиксирующие элементы. Эластичные силиконовые уплотнители автоматически адаптируются к диаметру кабеля в пределах 6–10 мм.

Безопасность и стандарты

• Материал корпуса соответствует требованиям UL 94 V0 - не поддерживает горение и самозатухает
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров
• Изготовлен в соответствии с требованиями к герметичным соединениям для внешней и подземной прокладки

Преимущества

• Высокая степень защиты IP68 - работает под водой и в экстремально запылённых средах
• Широкий диапазон рабочих температур - подходит для холодного севера и жарких регионов
• Устойчивость к УФ-излучению - не трескается и не теряет прочность на солнце
• Простота монтажа - не требует специнструмента, достаточно отвертки
• Долговечность - материал нейлона 6.6 сохраняет форму и прочность десятилетиями

Ограничения применения

• Не предназначена для работы с кабелями меньше 6 мм или больше 10 мм в диаметре - уплотнители не обеспечат герметичность
• Максимальный ток 25 А достигается только при использовании кабелей сечением 4 мм2; при меньшем сечении допустимый ток снижается
• Не рекомендовано применение в средах с постоянным давлением выше атмосферного (например, глубоководные системы под высоким давлением)
• Запрещено использовать с медными жилами, покрытыми оксидной плёнкой - перед монтажом необходимо зачистить концы

Примеры использования

• Подключение светильников на улице, где возможны подтопления
• Соединение кабелей в подземных коллекторах теплотрасс
• Герметизация линий управления в бассейнах, аквариумах, водных объектах
• Обвязка оборудования на пищевых производствах - где важна чистота и отсутствие галогенов
• Автоматические линии на заводах с частой мойкой оборудования

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен попадать в диапазон 6–10 мм. Меньший кабель будет болтаться, больший - повредит уплотнитель
• Затягивайте винты равномерно, не переусердствуйте - можно повредить резьбу или изоляцию
• Если кабель имеет многожильную сердцевину, скрутите жилы плотно перед введением в зажим
• Проверяйте герметичность после монтажа: при необходимости - протестируйте на воздухе под небольшим давлением
• Коннектор FFC-22/4Р-IP68 от Fortisflex и КВТ - одновременно надёжный и экономичный выбор для долгосрочных проектов
