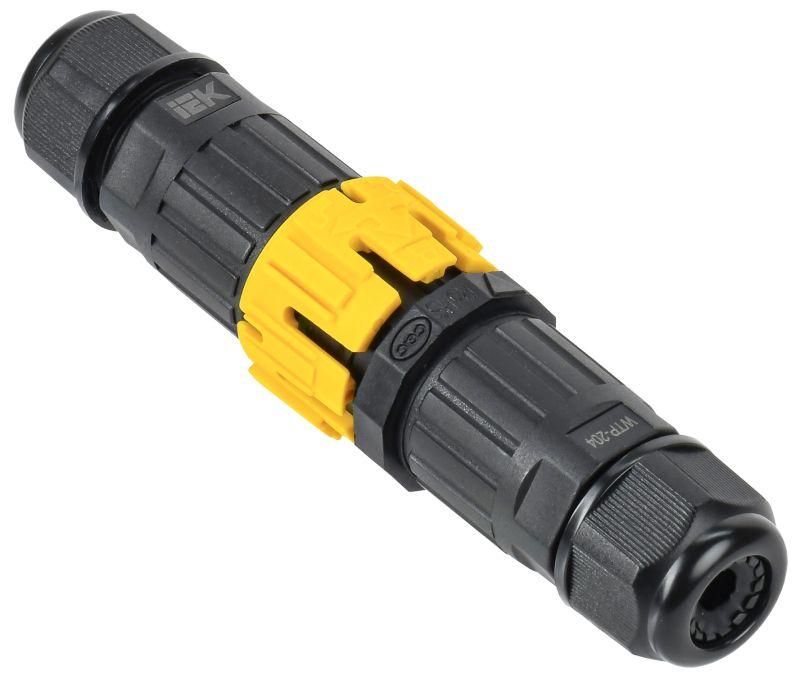

Коннектор кабельный герметичный WTP-204 3 PIN IP68 | UWC30-I-020-3-68 IEK

Коннектор кабельный герметичный WTP-204 3 PIN IP68 от IEK предназначен для надёжного и герметичного соединения кабелей в условиях повышенной влажности, запылённости или на улице. Этот коннектор используется там, где важна долговечность и безопасность электропитания - например, в системах освещения, автоматизации или на промышленном оборудовании.

Назначение и область применения

Коннектор WTP-204 3 PIN IP68 применяется для создания герметичных соединений между основным и ответвительным кабелями. Он позволяет передавать электроэнергию и сигналы без риска попадания воды, пыли и других внешних воздействий. Подходит для установки в помещениях с высокой влажностью, на открытых площадках, в траншейных трассах, на фасадах зданий, в системах уличного освещения, насосных станциях и автономных устройствах.

Технические характеристики

• Степень защиты: IP68 - полностью защищён от пыли и способен работать при постоянном погружении в воду;
• Номинальное сечение кабеля: 0,5–2,5 мм2 - для основного и ответвительного провода;
• Диаметр кабеля: 3,5–10 мм - подходят как тонкие, так и более массивные жилы;
• Тип ответвления: сквозное - кабели проходят через корпус без разрыва цепи;
• Тип подключения: винтовой - надёжная фиксация проводников с помощью болтов;
• Количество проводников: 6 - три входа и три выхода, что соответствует 3-проводной схеме (L/N/PE);
• Номинальное напряжение: 450 В - рассчитан на бытовые и промышленные сети до 400 В переменного тока;
• Срок службы: 5 лет - при соблюдении условий эксплуатации;
• Материал: безгалогенный состав - снижает выделение токсичных веществ при перегреве или возгорании.

Совместимость и монтаж

Коннектор WTP-204 совместим с медными одножильными и многожильными кабелями, имеющими изоляцию в пределах 3,5–10 мм. Для монтажа необходимо:

• Зачистить концы кабелей на 8–10 мм;
• Вставить основной кабель в один боковой канал, ответвительный - во второй; они проходят сквозь устройство;
• Закрутить винты до плотного контакта - не переусердствуйте, чтобы не повредить жилы;
• Закрыть крышку и затянуть резьбовое соединение - это создаёт герметичный замок.

Не используйте инструменты с острыми кромками при работе с корпусом - он выполнен из прочного пластика, но чувствителен к механическому повреждению.

Безопасность и стандарты

Коннектор WTP-204 3 PIN IP68 соответствует требованиям к герметичным соединениям для электропроводки в сложных средах. Материалы без галогенов обеспечивают меньшую опасность при возгорании - это важно для закрытых помещений и мест массового скопления людей. Напряжение 450 В соответствует нормам для сетей до 400 В AC, что делает его безопасным для большинства применений в России и странах СНГ.

Преимущества

• Высокая степень защиты IP68 - единственный вариант для постоянного контакта с водой;
• Сквозное ответвление - не требует обрезки основного кабеля, сохраняет целостность линии;
• Винтовой зажим - прост в использовании, не нуждается в специальных инструментах;
• Компактный размер - легко монтируется даже в ограниченном пространстве;
• Безгалогенная конструкция - экологически безопаснее при аварийных ситуациях.

Ограничения применения

• Не предназначена для работы с алюминиевыми кабелями - возможен оксидный налёт и плохой контакт;
• Не рекомендовано использование в условиях постоянного давления выше атмосферного (например, глубоководные системы);
• Срок службы 5 лет - после этого времени следует проверить состояние соединения, особенно в агрессивных средах;
• Не подходит для силовых цепей свыше 450 В или токов выше допустимых для сечения 2,5 мм2.

Примеры использования

• Подключение уличных светильников к магистральному кабелю в траншее;
• Разводка питания для датчиков движения на фасаде здания;
• Соединение кабелей в подземных щитах или канализационных коллекторах;
• Обустройство точек питания для оборудования на объектах с высокой влажностью - бассейны, теплицы, холодильные камеры.

Практические советы

• Перед сборкой всегда проверяйте диаметр кабеля - слишком толстый не войдёт, слишком тонкий будет болтаться и нарушит герметичность;
• Используйте кабели с качественной изоляцией - повреждённая оболочка снижает эффективность защиты IP68;
• После монтажа протестируйте соединение на герметичность: можно временно поместить коннектор в воду и наблюдать за пузырьками;
• Для длительной эксплуатации в агрессивной среде периодически (раз в год) проверяйте затяжку винтов - возможно ослабление из-за температурных колебаний;
• Артикул uwc30-i-020-3-68 - это официальный номер для заказа запасных частей или аналогов в каталоге IEK.
