Коннектор для шинопровода осветительного серый L-образный PTR CL-GR | .5023864 Jazzway

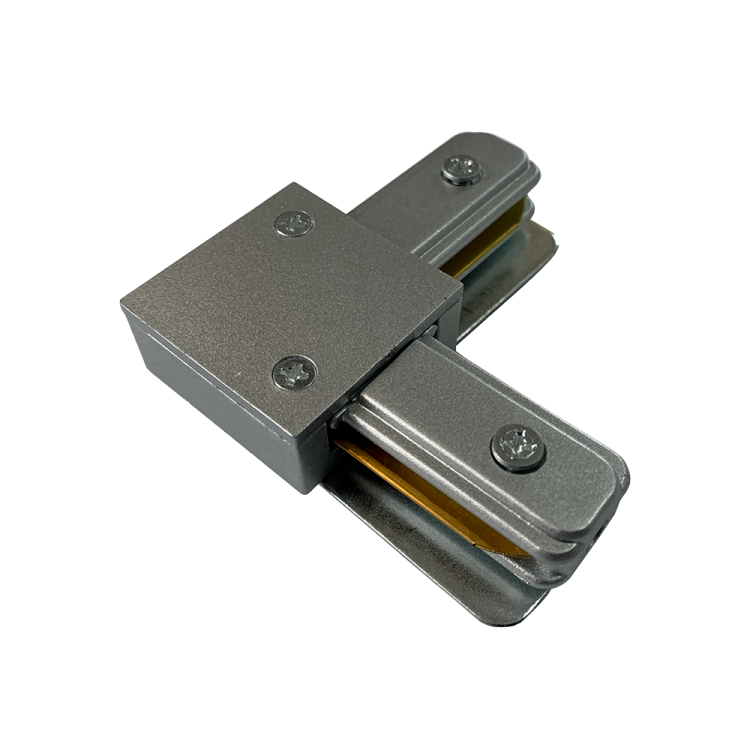

Коннектор L-образный для шинопровода PTR CL-GR, Jazzway - угловой соединитель для сборки гибких световых цепей на базе алюминиевых шинопроводов серии PTR. Предназначен для создания поворотов под 90° в системах декоративного освещения с трековыми прожекторами Jazzway. Артикул .5023864 обеспечивает совместимость с другими элементами серии.

Назначение и область применения

Коннектор L-образный для шинопровода PTR CL-GR используется исключительно внутри закрытых систем трекового освещения. Он позволяет изменить направление шинопровода на 90°, сохраняя электрический контакт между участками. Применяется в системах декоративного освещения - например, в торговых залах, выставочных помещениях, жилых интерьерах с точечными LED-прожекторами PTR JAZZWAY. Не предназначен для открытых или уличных установок.

Технические характеристики

• Тип: Соединитель L-образный (угловой 90°)
• Номинальное напряжение: 220 В
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Рабочий температурный диапазон: от –25 C до +55 C
• Цвет: Серый
• Гарантия: 24 месяца

Совместимость и монтаж

Коннектор L-образный для шинопровода PTR CL-GR совместим только с алюминиевыми шинопроводами серии PTR от Jazzway. Устанавливается путём вставки в конец одного участка шинопровода и последующего соединения с другим под прямым углом. Электрический контакт обеспечивается через внутренние медные контакты - не требует дополнительной пайки или инструментов. Монтаж возможен только после предварительного отключения питания. Коннектор не имеет фиксирующих винтов - надёжность обеспечивается плотным прилеганием к профилю.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего освещения с напряжением до 220 В. Степень защиты IP20 ограничивает применение только в сухих помещениях. Нельзя использовать в местах с высокой влажностью, пылью или риском механического воздействия. Гарантия действует при условии соблюдения рекомендаций производителя и правильного монтажа.

Преимущества

• Универсальная форма - позволяет легко формировать угол 90° без дополнительных деталей
• Цвет серый - гармонирует с остальной продукцией серии PTR, визуально незаметен в потолочных системах
• Закрытая конструкция - снижает риск случайного прикосновения к токоведущим частям
• Поддержка рекомендованного ассортимента - гарантирует стабильную работу всей системы

Ограничения применения

• Не работает с шинопроводами других брендов или серий
• Нельзя использовать вне помещений - IP20 не защищает от воды и пыли
• Не предназначена для нагрузок выше 220 В - несовместим с трехфазными системами
• Не допускается использование в условиях постоянных вибраций или ударных нагрузок

Примеры использования

Коннектор L-образный для шинопровода PTR CL-GR применяется в следующих случаях:

• Монтаж осветительной системы вдоль стен с поворотом к центральному потолочному пространству
• Формирование прямоугольных контуров вокруг зон выставки или демонстрационных стендов
• Создание перпендикулярных ответвлений от основного трека к отдельным объектам освещения

Практические советы

• Перед монтажом проверьте, что шинопроводы имеют одинаковый тип и цвет - смешивание цветов может нарушить эстетику
• Учитывайте посадочные размеры: коннектор рассчитан на стандартный профиль PTR - не используйте с моделями других производителей
• После сборки всех элементов протестируйте систему на отсутствие перегрева и искрения - особенно в местах соединений
• Если система будет работать длительное время, избегайте скручивания проводов рядом с коннектором - это может вызвать нагрев и потерю контакта
