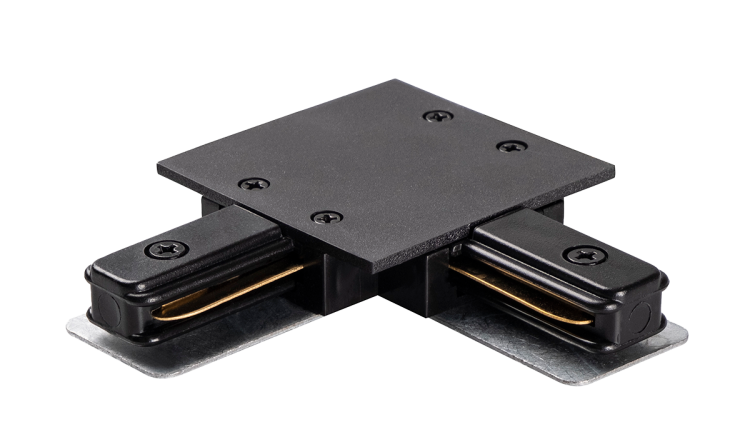

Коннектор для встраиваемого шинопровода чёрный L-образный PTR/R CL-BL | .5031852 Jazzway

Коннектор L-образный для встраиваемого шинопровода чёрный PTR/R CL-BL Jazzway обеспечивает надёжное подключение шинопровода к сети 220–240 В. Этот элемент используется в системах декоративного освещения на базе трековых шинопроводов серии PTR от Jazzway, позволяя гибко распределить световые точки в интерьере.

Назначение и область применения

Коннектор L-образный PTR/R CL-BL Jazzway предназначен для соединения встраиваемого шинопровода с источником переменного тока. Он устанавливается на одном из концов шины и служит точкой входа электроэнергии. Подходит исключительно для систем с LED-лампами и применяется в декоративном освещении - например, в торговых залах, выставочных помещениях, жилых интерьерах с подсветкой потолков и стен.

Технические характеристики

• Тип: L-образный коннектор для встраиваемого шинопровода
• Напряжение питания: 220–240 В (переменный ток)
• Материал корпуса: алюминий - легкий, прочный, с хорошей теплопроводностью
• Цвет: чёрный
• Диапазон рабочих температур: от +1 C до +55 C - не предназначено для установки на улице или в холодных помещениях
• Совместим с продуктами серии PTR: совпадает с формой и контактной группой шинопроводов и адаптеров PTR
• Рекомендован для проектирования: да - рекомендованная часть комплектации от производителя

Совместимость и монтаж

Коннектор L-образный PTR/R CL-BL Jazzway совместим только с шинопроводами серии PTR. Установка выполняется путём вставки в торец шины до щелчка - фиксация механическая и электрическая одновременно. Кабель подводится снаружи через отверстие в корпусе. Для подключения требуется отрезать участок шинопровода, чтобы оставить свободный торец. Коннектор не требует дополнительных креплений, но важно соблюдать полярность при подключении фазы и нуля. Нельзя использовать с другими сериями или сторонними шинопроводами - контакты не соответствуют.

Безопасность и стандарты

Изделие рассчитано на работу в бытовых и коммерческих условиях при напряжении 220–240 В. Материал корпуса - алюминий - не горюч, но не имеет указанной степени защиты IP. Не предназначен для влажных помещений, мест с возможным попаданием воды или пыли. Соответствует требованиям безопасности для внутреннего монтажа в сухих помещениях.

Преимущества

• Легко монтируется без инструментов - просто вставляется в шинопровод
• Чёрный цвет гармонирует с большинством современных интерьеров и не бросается в глаза
• Алюминиевый корпус эффективно отводит тепло от контактов, продлевая срок службы
• Стандартный элемент комплектации - не нуждается в доплате за совместимость с PTR

Ограничения применения

• Не работает при температурах ниже +1 C - запрещён для холодных складов, уличных конструкций, неотапливаемых зданий
• Не имеет защиты от пыли и влаги - нельзя применять в ванных, кухнях, цехах с высокой влажностью
• Совместим только с шинопроводами серии PTR - не подходит для других брендов или моделей
• Не предназначен для подключения мощных нагрузок выше 10 А - проверяйте суммарную мощность всех подключённых прожекторов

Примеры использования

• Освещение в дизайнерских магазинах - коннector подключает шинопровод к сети, а затем к нему крепятся LED-прожекторы PTR
• Подсветка архитектурных ниш в квартире - L-коннектор позволяет спрятать провод внутри стены, сохранив чистую линию потолка
• Выставочные залы - несколько шинопроводов с L-коннекторами обеспечивают равномерное питание по всей площади

Практические советы

• Перед монтажом убедитесь, что шинопровод обесточен - даже при выключенном свете есть риск поражения током
• Учитывайте посадочный диаметр шинопровода - он должен точно совпадать с размером коннектора PTR/R CL-BL Jazzway
• Если планируете длинную линию шинопровода, используйте один L-коннектор на конце и заглушку на другом - не подключайте два коннектора к одной шине
• Проверьте соответствие артикула 5031852 перед заказом - этот коннектор не заменяет другие типы, такие как T-образные или прямоугольные
• Не перегружайте цепь: суммарная мощность всех прожекторов PTR не должна превышать 80 % от максимальной нагрузки коннектора
