Соединитель внутренний L-образый правый черный | V4-R4-05.0010.TRK-0002 VARTON VARTA

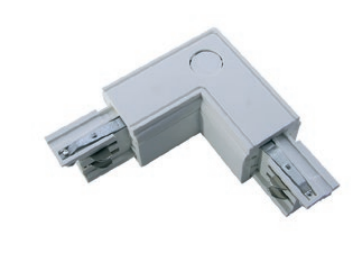

Соединитель внутренний L-образный правый черный VARTON (артикул v4-r4-05.0010.trk-0002) предназначен для надёжного соединения участков трёхфазного шинопровода под углом 90° внутри помещений. Этот элемент из алюминия обеспечивает передачу тока на нагрузку до 3600 Вт при напряжении 220–240 В, сохраняя целостность цепи и эстетичный вид системы.

Назначение и область применения

Соединитель внутренний L-образный правый черный используется исключительно во внутренних установках трёхфазных светильных шинопроводов. Он позволяет изменить направление шинопровода на 90 градусов, сохранив доступ к контактным шинам для подключения оборудования. Подходит для систем освещения в офисах, торговых залах, производственных помещениях и других объектах, где требуется компактное и безопасное распределение энергии.

Технические характеристики

• Количество жил: 4 (три фазы + PE)
• Поперечное сечение проводника: 4 мм2
• Номинальное напряжение: 200–230 В (работает в диапазоне 220–240 В)
• Максимальная мощность: 3600 Вт
• Тип материала: алюминий
• Цвет: чёрный, матовая поверхность
• Форма: прямоугольная, L-образная
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Класс защиты: I - требует заземления через корпус
• Диапазон рабочих температур: от +1 C до +40 C
• Способ монтажа: встраиваемый, настенный или подвесной
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Соединитель совместим с другими элементами серии “Шинопровод Черный” бренда VARTON. Устанавливается между прямыми секциями шинопровода, формируя поворот вправо. Монтаж выполняется путём вставки в торец основной шины и фиксации механическими болтовыми соединениями - без сверления или пайки. Обязательно соблюдайте полярность: три фазы и заземление должны соответствовать расположению ввода и вывода. Для удобства сборки используйте инструменты, рекомендованные производителем - перегрузка или неправильный момент затяжки снижают долговечность контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях класса IP20. Класс защиты I обязывает использовать заземляющий проводник - он уже предусмотрен в четырёхпроводной системе. Применение вне допустимых температур или в условиях повышенной влажности запрещено. Соответствие нормам подтверждено сертификатами производителя, но окончательную проверку следует выполнять согласно ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая теплопроводность алюминия способствует равномерному рассеиванию тепла при работе под нагрузкой
• Матовое покрытие уменьшает блики и лучше сочетается с современным дизайном интерьеров
• L-форма экономит место при сложной маршрутизации шинопровода
• Заводская точность изготовления гарантирует плотное соединение без люфтов
• Совместимость с продукцией VARTON упрощает замену и масштабирование системы

Ограничения применения

• Не применяется в открытых, влажных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не предназначена для работы при температурах ниже +1 C - возможна потеря герметизации и хрупкость материалов
• Не поддерживает модификацию после монтажа - нельзя переоборудовать в прямой или другой угол
• Только для трёхфазных систем; несовместим с однофазными или постоянным током
• Не рекомендуется для частых демонтажей - многократные разборки снижают надёжность контактов

Примеры использования

• Переход шинопровода от потолка к стене в торговом зале для питания LED-светильников
• Обход колонны в административном здании при прокладке осветительной сети
• Создание контура вокруг технологического оборудования в цехе с необходимостью изменения плоскости подключения

Практические советы

• Перед монтажом проверьте соответствие сечения шины - 4 мм2 должно точно совпадать с входящим и выходящим проводником
• Используйте только оригинальные крепёжные детали от VARTON - сторонние болты могут деформировать контактные площадки
• После установки проведите термографический контроль: нагрев более чем на 10 C выше окружающей температуры указывает на плохой контакт
• При проектировании учтите, что этот соединитель имеет фиксированную ориентацию - правый поворот, поэтому заранее определите маршрут
• Для обслуживания выключайте питание и отключайте все устройства, подключенные к этому участку шинопровода
