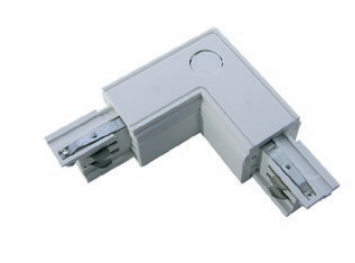

Соединитель внутренний L-образый правый белый | V4-R4-00.0010.TRK-0002 VARTON VARTA

Соединитель внутренний L-образный правый белый от VARTON (артикул v4-r4-00.0010.trk-0002) предназначен для создания угловых соединений в трёхфазных светильных шинопроводах серии Шинопровод Белый. Устройство обеспечивает надёжный контакт между участками шины, сохраняет целостность цепи и совместимо с системой монтажа на стене или потолке.

Назначение и область применения

Соединитель внутренний L-образный правый белый используется исключительно внутри трёхфазных осветительных шинопроводов. Он позволяет изменить направление токоведущей шины под прямым углом — например, при обходе перегородок, колонн или при переходе с горизонтального участка на вертикальный. Подходит для установки в офисах, торговых залах, производственных помещениях и других объектах, где применяются модульные системы питания освещения.

Технические характеристики

• Номинальное напряжение: 200–230 В (соответствует сетевому 220–240 В)
• Максимальная мощность: 3600 Вт
• Количество жил: 4 (три фазы + PE)
• Поперечное сечение проводника: 4 мм²
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: алюминий
• Цвет: белый, матовая поверхность
• Форма: прямоугольная, L-образная
• Диапазон рабочих температур: от +1 °C до +40 °C
• Класс защиты: I — требует заземления через PE-провод
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Соединитель внутренний L-образный правый белый совместим только с шинопроводами серии Шинопровод Белый от VARTON. Монтаж выполняется встроенным способом — устройство устанавливается внутрь профиля шинопровода и фиксируется механически. Для подключения необходимо:

• Отключить питание перед работой
• Убедиться, что сечение проводов соответствует 4 мм²
• Закрепить соединитель в нужном месте шинопровода, соблюдая ориентацию — правый угол
• Не использовать с другими сериями или брендами — несовместимые профили не обеспечивают герметичности контакта

Безопасность и стандарты

Изделие соответствует требованиям класса защиты I — обязательна подключение защитного заземления (PE). Напряжение и мощность рассчитаны для бытовых и коммерческих сетей 220–240 В. Отсутствие защиты выше IP20 делает его пригодным только для сухих помещений без доступа воды и пыли. Применение вне указанных условий запрещено.

Преимущества

• Легко интегрируется в существующую систему шинопровода без доработок
• Матовый белый цвет гармонирует с декоративными элементами интерьера
• Алюминиевый корпус обеспечивает хорошую теплопроводность и долговечность
• Предназначен специально для трёхфазных систем — не требуется адаптеров
• Длительная гарантия — 5 лет — подтверждает надёжность сборки

Ограничения применения

• Не допускается использование во влажных, пыльных или наружных условиях из-за IP20
• Не работает при температурах ниже +1 °C — возможна потеря контакта
• Не совместим с шинопроводами других брендов или серий
• Не предназначена для подключения нагрузки свыше 3600 Вт — риск перегрева
• Только для внутренней установки — не является наружным или настенным компонентом

Примеры использования

• Переход от горизонтальной шины вдоль потолка к вертикальному ответвлению к люстре
• Обход выступающей колонны в торговом зале
• Создание поворота в системе освещения вдоль длинного коридора
• Соединение двух секций шинопровода в форме буквы L в административном здании

Практические советы

• Перед монтажом проверьте, чтобы все жилы (L1, L2, L3, PE) точно совпадали по номеру с соседними элементами — перепутанная фазировка вызывает аварию
• Учитывайте посадочные габариты: соединитель рассчитан на стандартный профиль Шинопровод Белый — не используйте с узкими или расширенными каналами
• При многократных сборках/разборках следите за состоянием контактов — окисление алюминия снижает проводимость
• Для удобства обслуживания рекомендуется располагать соединители в местах с доступом — не закрывайте их декоративными панелями
• Этот соединитель — часть комплексной системы; лучше заказывать весь набор сразу — так гарантирована точная совместимость всех деталей
